Installation
D3840-DE Rev A NT460 Bedienungsanleitung 39

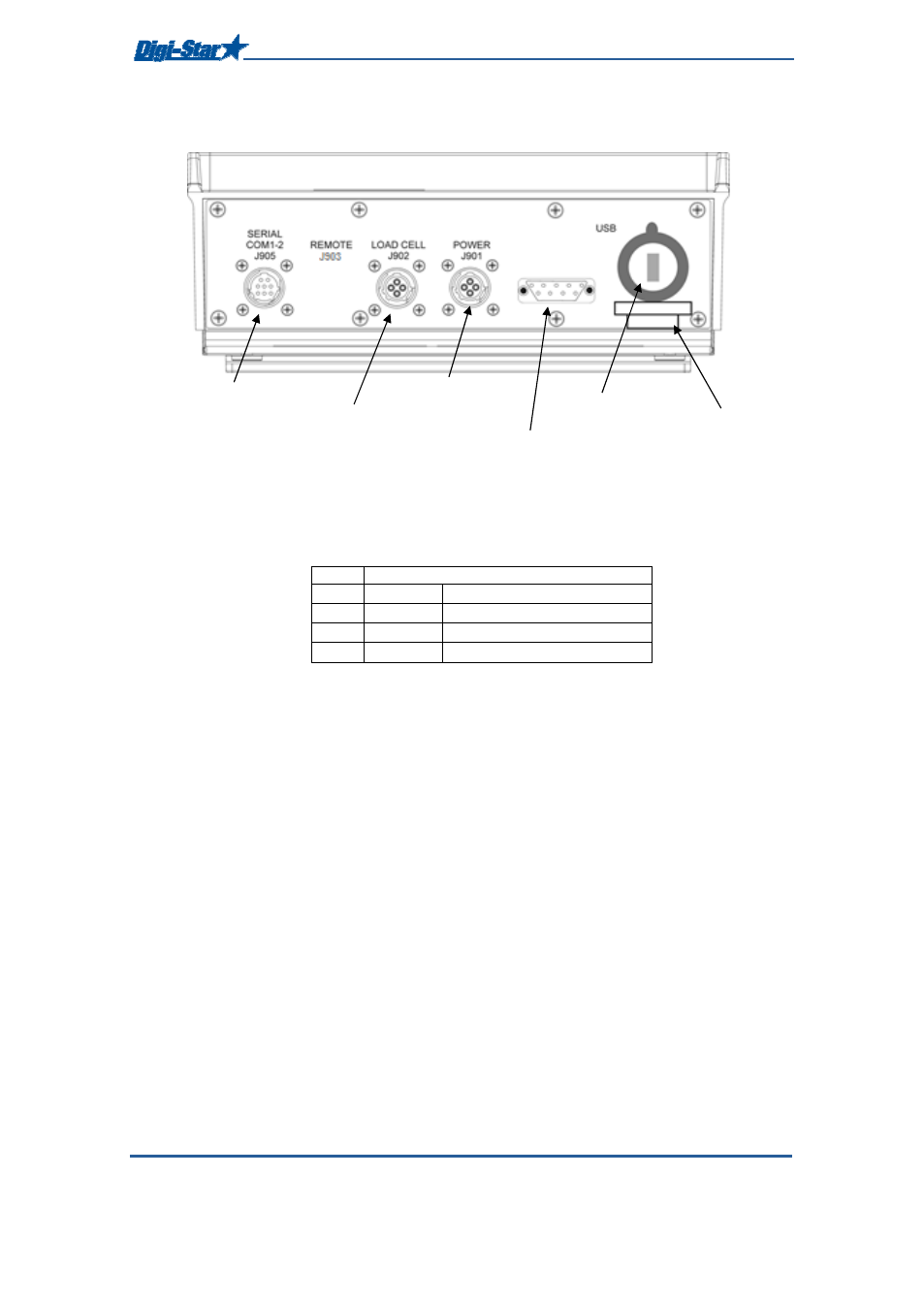

Kabel anschließen
Drucker
oder DDL
J-Box-
Anschluss
Spannungs-
anschluss
GPS-
Anschluss
USB-
Anschluss
Der Deckel muss
geschlossen sein.
Spannungsversorgung
Pin 12-VDC-Anschluss**
1 Rot + 12Vdc
2 Schwarz Masse
3 Orange 12VDC Relaisausgang
4 Blau Externer Eingang
