Bedienung
D3708-DE Rev E Analogausgang Bedienungsanleitung 3

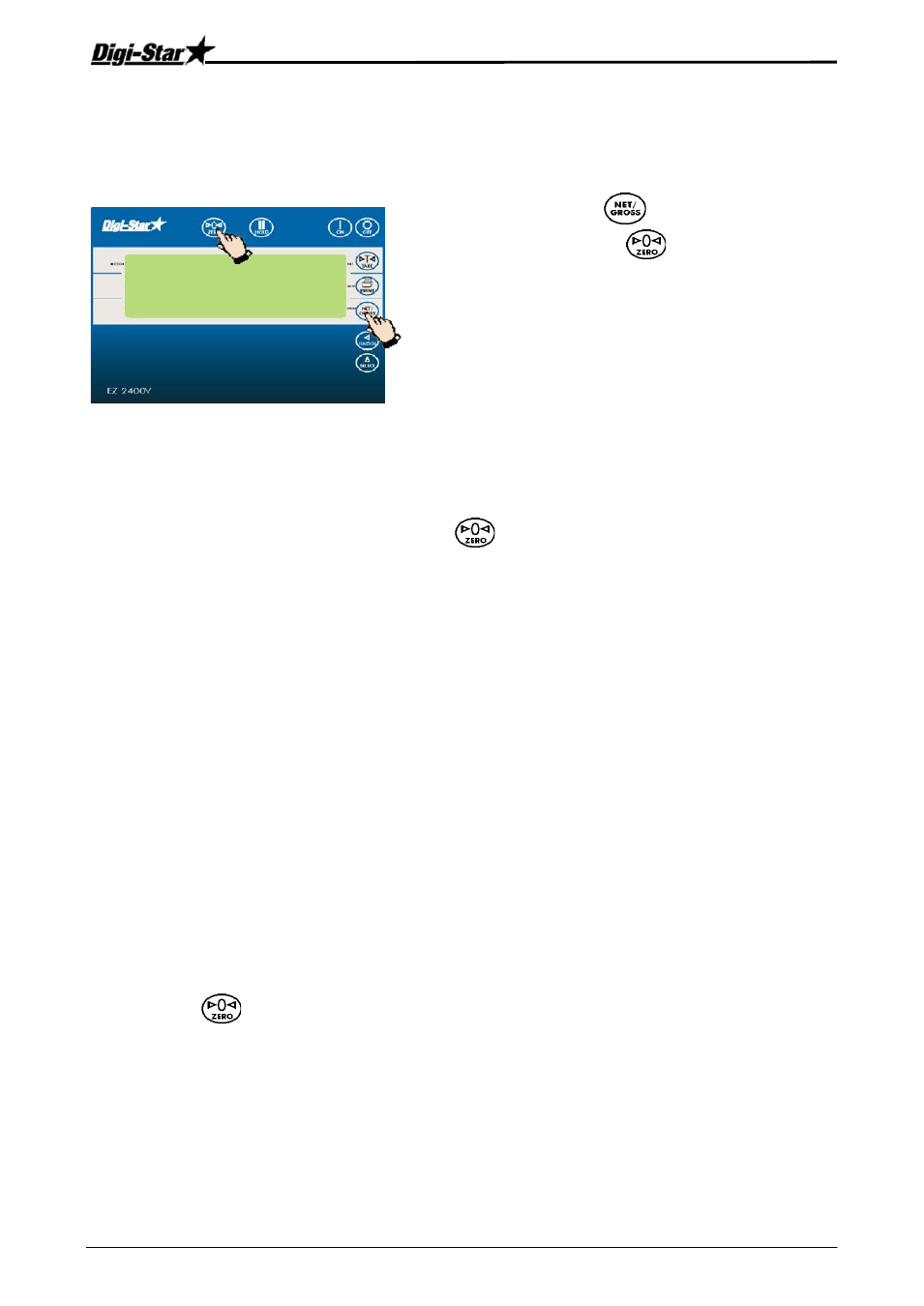

Wiegeindikator auf null stellen
1. Drücke auf und danach innerhalb 3
Sekunden auf , um das System auf
Null zu stellen.
EINSTELLEN PARAMETER
Nullpunkt einstellen ”ZEROUT” : ( EZ3400/3600 Direktwahlnummer 219)
Einstellen von das minimum Signal des Analogausganges dass mit dem Leergewicht der
Wiegeplattform übereinstimmt. (Drücke kurz auf um das Signal nul zu stellen)
Minimum Gewicht ”LOW WT” : ( EZ3400/3600 Direktwahlnummer 241)
Das Gewicht bei dem das Signal des Analogausganges 4 mA oder 0V ist
Maximum Gewicht ”HIGHWT” : ( EZ3400/3600 Direktwahlnummer 242)
Das Gewicht bei dem das Signal des Analogausganges 20 mA oder 5V ist.
Analogmodus ””Anaout” : ( EZ3400/3600 Direktwahlnummer 243)
Wahle Analogmodus:
4-20mA (Standard), 4-20mA, oder 0-5V.
Beispiel
Einstellen Wiegeplattform
• Kapacität
10000Kg
• Analog Signal bei 0 kg 4mA
• Analog Signaal bei 10000 kg 20mA
1. Kontroliere das sich nichts auf der Weigeplattform befindet und stelle Indikator auf null
(sehe oben).
2. Mit der Weigeplatform nog immer leher, stell “ZEROUT” auf 0 durch in Menu 2 bei ”ZEROUT” kurz
auf die Taste zu drücken. (Ausgangssignal und Indikator müssen jetst beiden 0
zeigen).
3. Stell ”” LOW WT” ein auf 0.
4. Stell ”HIGHWT” ein auf 10000.
5. Stell ””Anaout” ein auf 4-20mA
