Echo Bear Cat CH45342 - Handbuch (Seite 14)

115 mm (4,5 Zoll) HÄCKSELMASCHINE 10
abschnitt

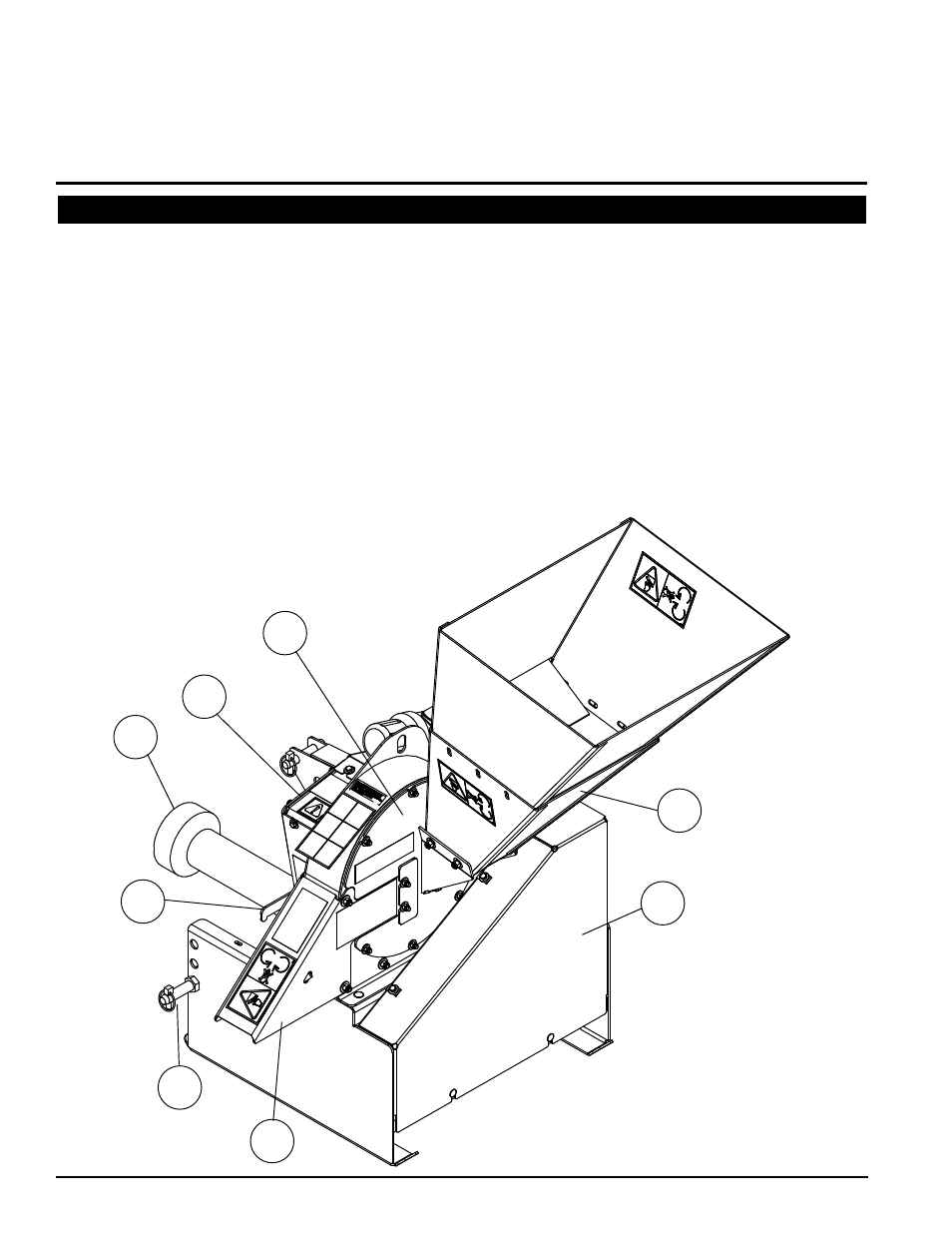

3.1 BEDIENELEMENTE VON ZAPFWELLENBETRIEBENEN MODELLEN
Dreipunktaufhängungs-Anschlussvorrichtung: 1.
Befestigt den Häcksler an der Dreipunktaufhängung der
Zugmaschine.
Zapfwellen-Antriebsstrang:
2. Verbindet den Häcksler mit
der Zapfwelle der Zugmaschine. Vermeiden Sie Winkel
des Antriebsstrangs über 20 Grad, während das Gerät in
Betrieb ist. Anweisungen zum Überprüfen der Länge des
Zapfwellen-Antriebsstrangs finden Sie in Abschnitt 2.8.
Vorderer Riemenschutz:
3. Zur Abdeckung der
motorbetriebenen Riemenscheibe des Häckslers.
Hinterer Riemenschutz:
4. Zur Abdeckung der
zapfwellenbetriebenen Riemenscheibe.
Kupplungshebel:
5. Beim Starten des Motors muss der
Kupplungsgriff in der ausgekuppelten Stellung positioniert
sein. Zum Einkuppeln des Rotors schieben Sie den
Kupplungsgriff langsam in die eingekuppelte Stellung, lassen
Sie den Rotor allmählich anlaufen und erhöhen Sie dann
die Drehzahl auf Vollgas. Durch zu schnelles Einkuppeln,
während der Motor mit Voll- oder Halbgas läuft, wird der
FUNKTIONEN UND
BEDIENELEMENTE
3
Motor abgewürgt und die Lebensdauer des Riemens verkürzt.
Zum Auskuppeln des Rotors reduzieren Sie die Motordrehzahl
zunächst auf Standgas und bewegen Sie den Kupplungsgriff
dann in die ausgekuppelte Stellung.
Häckslerschacht:
6. Das Material wird durch den Zulaufschacht
des Häckslers beschickt.
Zugangsabdeckung des Rotors:
7. Entfernen, um Zugang zu
den Häckselmessern zu erhalten.
Auswurfkappe:
8. Zerkleinertes Material wird durch die
Auswurfkappe herausgefördert. Ein Auswurfrohr ist als Option
verfügbar.
7
2
1
8
3
4
6
5
