Echo Bear Cat SC3270T - Handbuch (Seite 20)

16 76 mm (3 Zoll) HÄCKSLER/SHREDDER
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE STELLEN SIE DIE ENERGIEQUELLE AB UND STELLEN SIE
SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.13 HINWEIsE ZUM ANHÄNGERBETRIEB
5.12 AUsBAU DEs ROTORs
5.11 AUs- UND EINBAU DEs
ZAHNRIEMENs
Überprüfen Sie monatlich, ob die Radschrauben festgezogen 1.
sind.
Überprüfen Sie den Reifendruck monatlich.
2.
Überprüfen und schmieren Sie die Radlager alle 12 Monate 3.
mit Schmierfett.
Verbinden Sie beim Abschleppen immer die Sicherheitsketten.
4.
Stellen Sie sicher, dass die Bolzen der Anhängerkupplung
fest angezogen sind.
Überprüfen Sie die Anhängerleuchten regelmäßig.
5.
5.14 scHMIERUNG
WIcHTIG
Polyharnstoff und Schmierfett auf Lithiumbasis sind nicht
kompatibel. Das Mischen der beiden Schmierfettsorten kann
zu vorzeitigen Ausfällen führen.
HINWEIs
Schmieren Sie die Lager nicht übermäßig. Zu viel
Schmiermittel kann zu Überhitzung und/oder zum Abheben
der Dichtungen führen. Pressen Sie das Schmierfett langsam
und unter leichtem Druck ein. Falls möglich, drehen Sie die
Lager während des Schmiervorgangs leicht.
Schmieren Sie das Gerät regelmäßig mit einem Schmiermittel
auf Lithiumbasis. Ungünstige bzw. extreme Arbeitsbedingungen
erfordern häufigeres Schmieren.
Schmieren Sie die folgenden Stellen nach 50 Betriebsstunden:
Entfernen Sie den oberen Riemenschutz, die obere 1.
Riemenführung und den unteren Riemenschutz.
Bauen Sie die Spannrolle aus.
2.
Ziehen Sie den Zahnriemen von den Riemenscheiben ab. 3.
Überprüfen Sie die Riemenscheiben auf Verschleiß. 4.
Ersetzen Sie die Riemenscheiben, wenn sie gerissen oder
so verschlissen sind, dass der Riemenkontaktbereich nicht
mehr glatt und eben ist.
Ziehen Sie den neuen Riemen auf die Riemenscheiben
5.
auf. Hebeln Sie den Riemen nicht mit Gewalt auf die
Riemenscheiben, um das Riemenmaterial nicht zu
beschädigen.
Bauen Sie die Spannrolle wieder ein.
6.
Überprüfen Sie die Ausrichtung der Riemenscheiben 7.
(Abschnitt 5.10).
Bringen Sie alle Schutzabdeckungen und Führungen wieder an.
8.
Überprüfen Sie den Zustand des Zahnriemens jährlich oder nach
25 Betriebsstunden, je nachdem, was zuerst eintrifft. Sollte der
Riemen gerissen, ausgefranst oder verschlissen sein, ersetzen
Sie diesen. Um den Zahnriemen zu justieren oder auszuwechseln,
gehen Sie wie folgt vor:

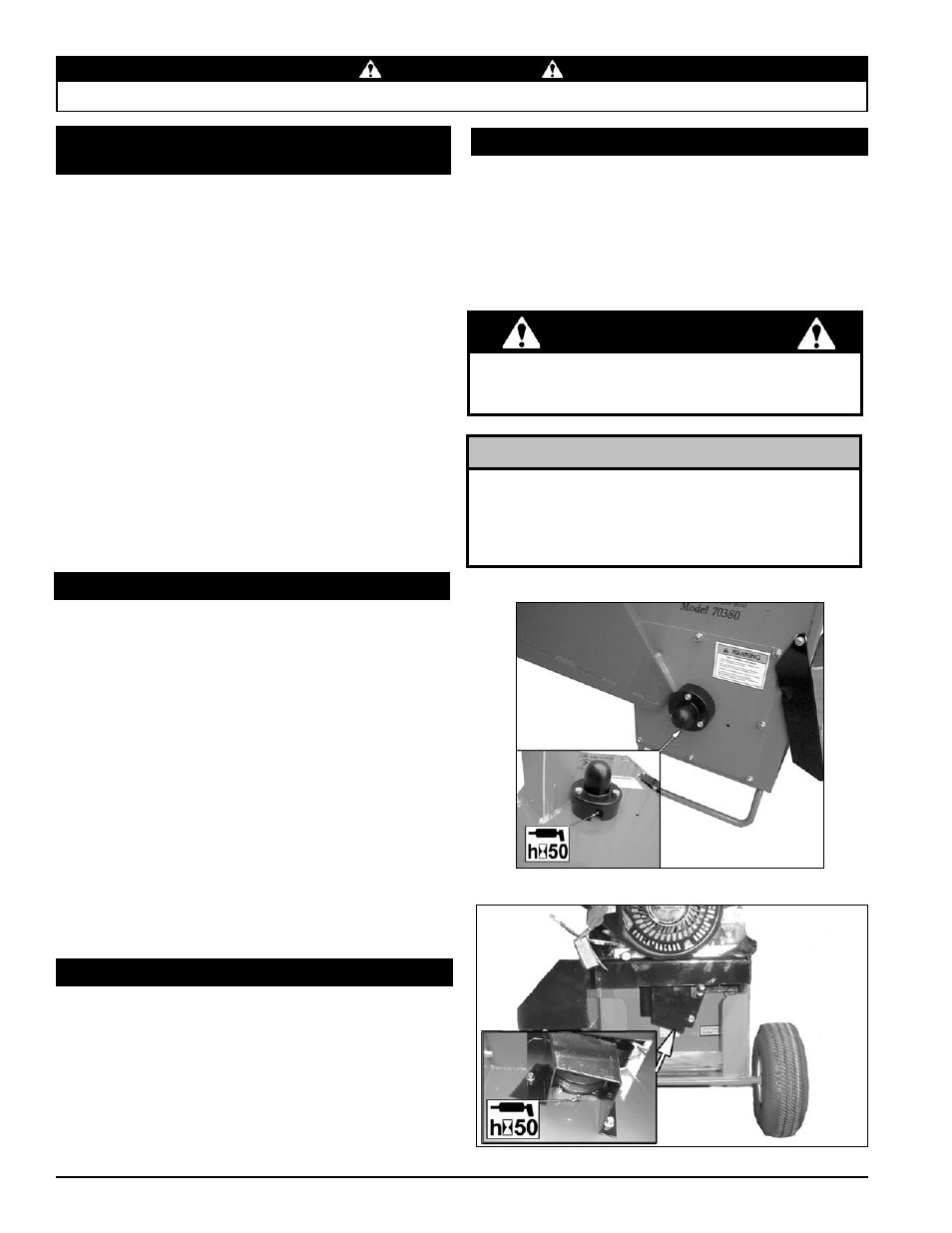

Abbildung 5.5 - Schachtseitiges Lager
Abbildung 5.6 - Motorseitiges Lager
Schachtseitiges Lager (Abbildung 5.5). 1.
Motorseitiges Lager (Abbildung 5.6). 2.
Entfernen Sie die Auswurfklappe/ 1. Schutzvorrichtungen, das
Auswurfgitter und die Rotorwellen-Endkappe.
Lösen Sie die Feststellschrauben am Spannring, mit denen
2.
das schachtseitige Lager auf der Rotorwelle befestigt ist.
Klopfen Sie den Spannring mit einem Dorn und Hammer in die
3.
entgegengesetzte Richtung der normalen Drehrichtung, bis er
locker ist. Entfernen Sie den Spannring und das Lager.
Entfernen Sie den oberen Riemenschutz, die obere
4.
Riemenführung und den unteren Riemenschutz, um Zugang
zum motorseitigen Lager zu erhalten.
Bauen Sie den Zahnriemen aus (Abschnitt 5.11).
5.
Lösen Sie die Feststellschrauben, mit denen die 6.
Riemenscheibe auf der Rotorwelle befestigt ist, und bauen
Sie die Riemenscheibe aus.
Wiederholen Sie die Schritte 2 und 3 am motorseitigen
7.
Rotorlager.
Entfernen Sie die Schrauben, mit denen die Abdeckung des
8.
Häckslerschachtes am Rahmen befestigt ist, und bauen Sie
die die Schachtabdeckung aus.
Bauen Sie den Rotor aus.
9.
