BAUMSTUMPFFRÄSE 10
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS UND
STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG
5.5 ZAHNRIEMEN PRÜFEN UND
ERSETZEN
5.6 MOTOR-ABSTELLHEBEL EINSTELLEN
Wenn der untere Bügel losgelassen wird, muss der
Motor sofort abgestellt werden. Stellen Sie den Seilzug
so ein, dass der Seilzug den Hebel am Ende der
Abschaltvorrichtung zu bewegen beginnt, wenn sich die
Vorrichtung gerade zu bewegen beginnt.
Die Maschine ist mit einem a 3Vx530 2-Nut-Bandriemen
ausgestattet. Überprüfen Sie den Zustand des Zahnriemens
jährlich oder nach 30 Betriebsstunden, je nachdem, was
zuerst eintritt. Sollte der Riemen gerissen, ausgefranst oder
verschlissen sein, ersetzen Sie diesen.
SO TAUSCHEN SIE DEN ZAHNRIEMEN AUS:
Stellen Sie den Motor ab und lassen Sie alle sich 1.
bewegenden Teile zum Stillstand kommen.
Entfernen Sie die vier Schrauben an den Seiten der
2.
oberen Abdeckung der Baumstumpffräse und nehmen
Sie die Abdeckung ab.
Lösen Sie die vier Befestigungsschrauben des Motors. 3.
Zwei Schrauben sind an der Oberseite der Montageplatte
des Motors (siehe unten) zu finden. Die beiden anderen
Schrauben sind auf der anderen Seite des Motors unter
der Montageplatte zu finden.

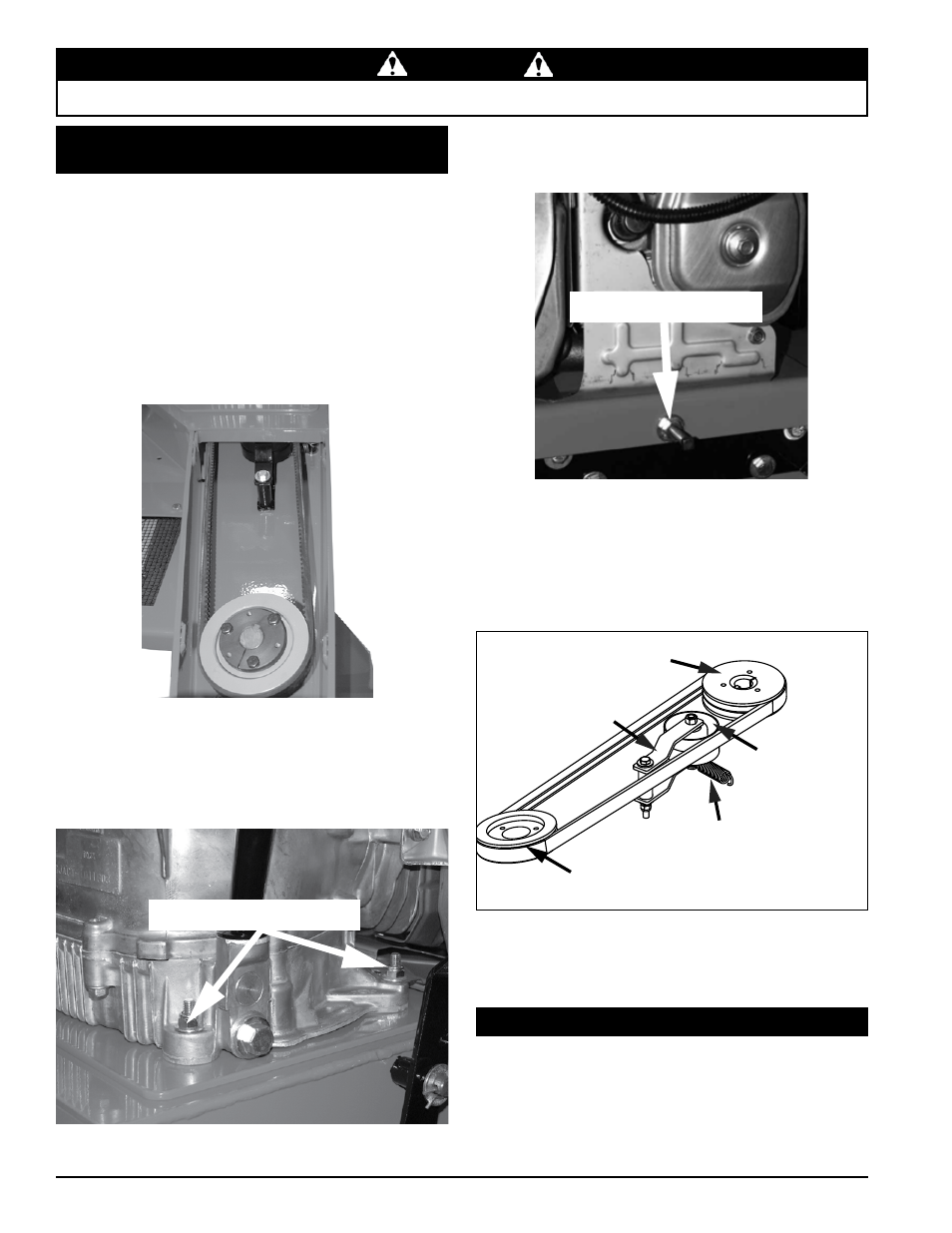

Ansicht der Zahnriemen mit abgenommener oberer Abdeckung
Diese Schrauben lösen
Diese beiden Schrauben und die beiden anderen auf
der anderen Seite unter der Platte lösen
Lösen Sie die Mutter an der Rückseite des Geräts (siehe 4.
unten) und schieben Sie den Motor etwas nach vorn, um
den Zahnriemen zu entspannen.
Nehmen Sie den Zahnriemen ab und entsorgen Sie den 5.
Riemen.
Ziehen Sie einen neuen Riemen auf.
6.
Ziehen Sie die Mutter an der Rückseite des Geräts fest, 7.
bis zwischen den Losrad-Federwindungen ein Abstand
von 0,79 mm (1/32") gegeben ist (siehe unten).
Ziehen Sie die Befestigungsschrauben des Motors fest. 8.
Bringen Sie die obere Abdeckung an. 9.
Diese Mutter lösen
Spindelriemenscheibe
Losradfeder
Losrad-
Riemenscheibe
Motorriemenscheibe
Losradarm
