1. Klinkeneingang (Links / Rechts) – dieser Anschluss ermöglicht die Verbindung Ihrer Quelle
über symmetrische (3-polige) oder unsymmetrische (2-polige) Klinkenkabel. Die Pinbelegung:
EINGANGSSIGNAL VERBINDUNG KLINKE
+ Spitze
- Ring
Abschirmung Hülse
Eine unsymmetrische Verbindung kann auch über eine 3-polige Verbindung realisiert werden. Beim
normalen 2-poligen Klinkenstecker wird das Minus-Signal automatisch auf Masse gelegt, während
bei einem 3-poligen Stecker mit unsymmetrischem Signal der Minus-Port „offen“ oder auf Masse
geschaltet sein kann. Wir empfehlen die Schaltung auf Masse.
2. Bassreflexöffnung – uniK 04 verfügen über eine Bassreflexöffnung auf der Rückseite. Beachten
Sie, dass Sie die Öffnung nicht verschließen (d.h. beispielsweise, dass ein gewisser Abstand zu
einer Wand benötigt wird), um eine Klangbeeinflussung zu verhindern.
3. Anschluss für Lautsprecherkabel – nutzen Sie diese Anschlüsse, um die beiden Lautsprecher
über das mitgelieferte Lautsprecherkabel zu verbinden.
4. Ein-/Ausschalter – über den Ein-/Ausschalter kann uniK 04 ein- und wieder ausgeschaltet
werden.
5. Stromanschluss mit integrierter Sicherung – hier wird das mitgelieferte Kaltgerätekabel mit
dem Lautsprecher verbunden (das andere Ende wird in die Steckdose eingesteckt). Die Buchse
enthält eine Sicherung (T1AL/250V) zum Schutz.

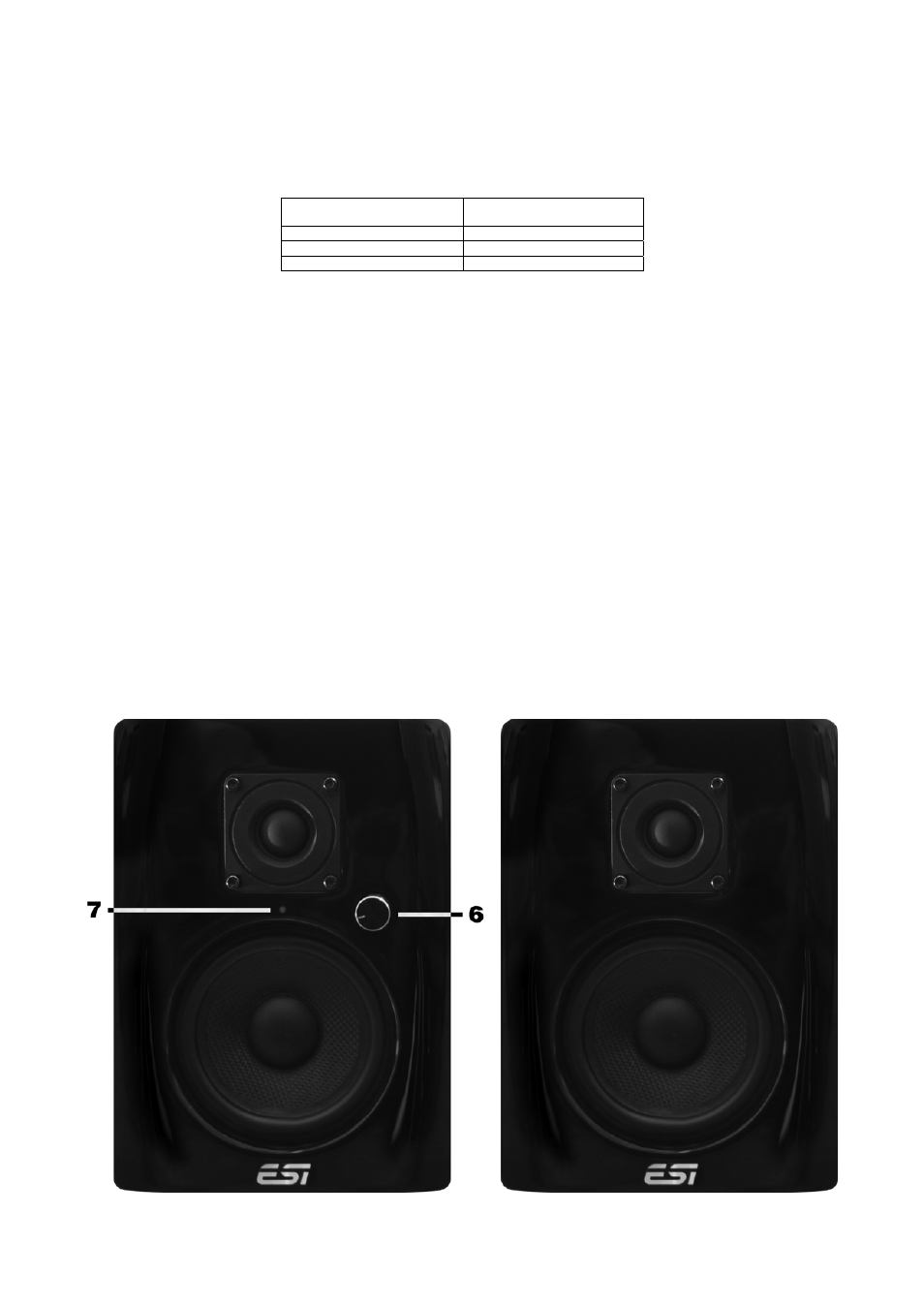

Vorderseite
