ESI uniK 05
8

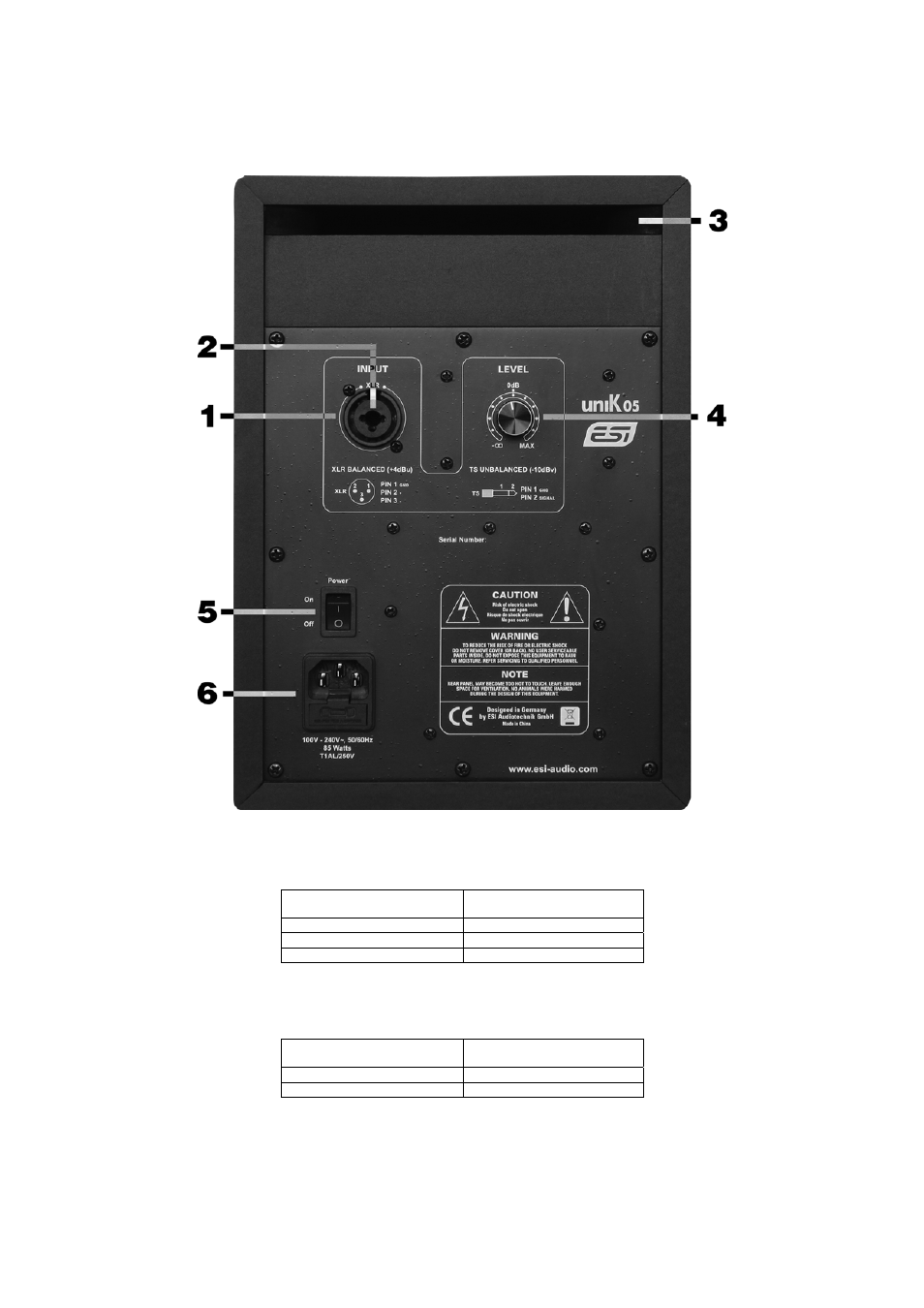

Rückseite
1. XLR-Eingang – dieser Anschluss ermöglicht die Verbindung Ihrer Quelle über symmetrische
XLR-Kabel (+4dBu). Die Pinbelegung:
EINGANGSSIGNAL XLR-VERBINDUNG
+ PIN 2
- PIN 3
Abschirmung PIN 1
2. Klinkeneingang – dieser Anschluss ermöglicht die Verbindung Ihrer Quelle über
unsymmetrische (2-polige) Klinkenkabel (-10dBV). Die Pinbelegung:
EINGANGSSIGNAL VERBINDUNG KLINKE
Signal Spitze
Abschirmung Hülse
Der Klinkeneingang sollte nicht mit symmetrischen Klinkensignalen verwendet werden. Das ist
zwar ohne weiteres möglich, jedoch stimmt dann der Eingangspegel nicht. Für symmetrische
Verkabelung ist die Verwendung des XLR-Eingangs nach Möglichkeit dringend zu empfehlen.
