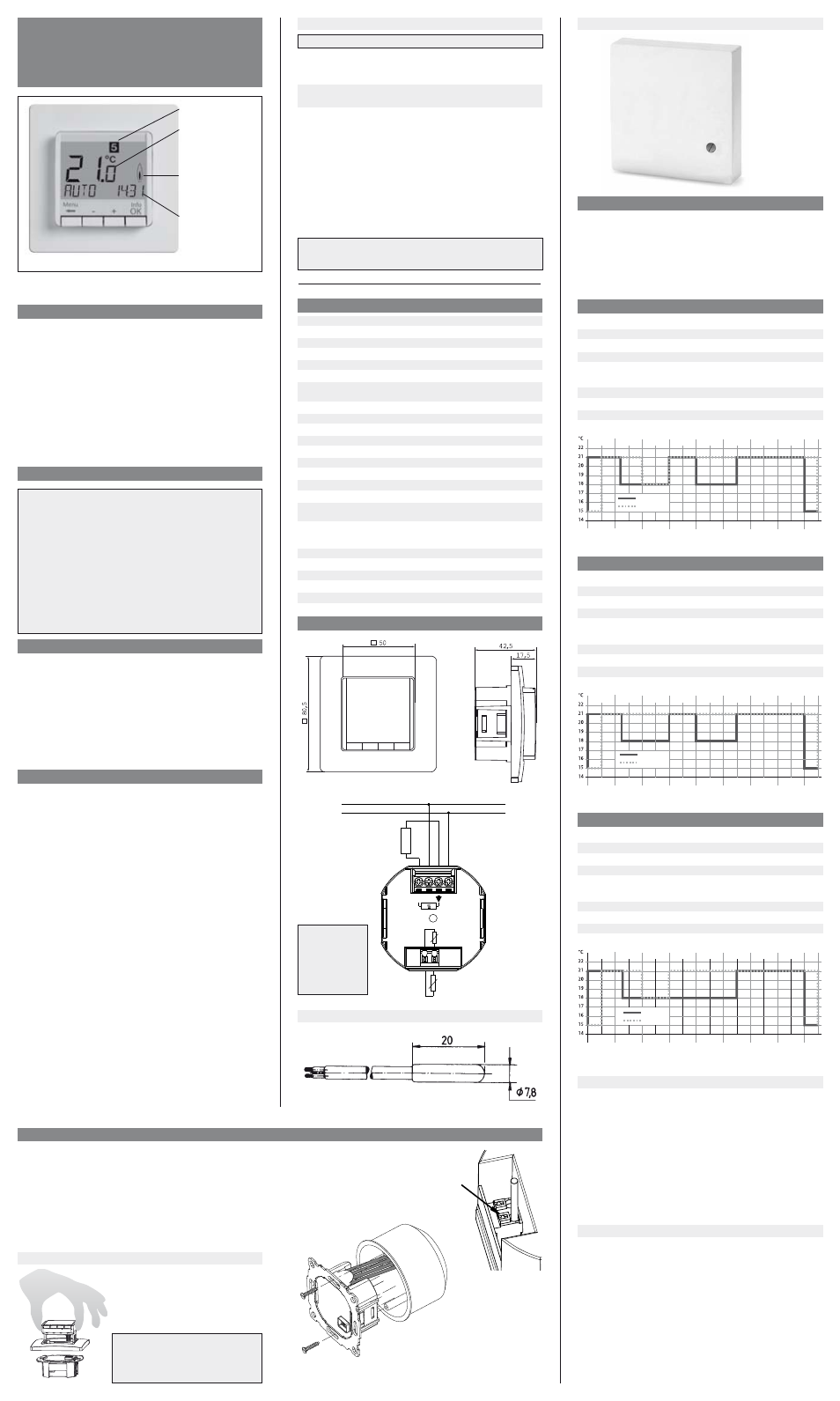

Bedienungs- und
Installationsanleitung
Raumtemperaturregler FIT 3R

468 931 003 417-2

1 Funktionsprinzip

Der programmierbare Thermostat FIT ermöglicht es,
Schaltzeiten (bis zu 9 je Tag) und Temperaturen entsprechend
den persönlichen Gewohnheiten einzustellen. Nach der
Installation zeigt der Regler automatisch die aktuelle Uhrzeit
und Raumtemperatur. In der Betriebsart Automatik (AUTO)
wird die Heizung automatisch nach den Schaltzeiten und
Temperaturen geregelt, die in Programm 1 eingestellt sind
(siehe 8.). Die Temperatur wird geregelt in Abhängigkeit von
der Raum-Temperatur die vom internen oder Fernfühler
gemessen wird. Die Heizung wird eingeschaltet, wenn die
Temperatur unter den eingestellten Wert sinkt.

2 Installation

3 Verwendung

Der elektronische Raumtemperaturregler FIT 3R kann ver-
wendet werden zur Regelung der Raumtemperatur in
Verbindung mit:

• Stellantrieben bei Fußboden- und Konvektorheizungen

• Öl- oder Gaswarmwasserheizungen

• Umwälzpumpen

• Wärmepumpen

• Elektro-Heizgeräten

4 Eigenschaften

• Einzeilige Textanzeige zur vereinfachten Bedienung

• Hintergrundbeleuchtung

• Echtzeituhr (Einstellung von Jahr, Monat, Tag, Uhrzeit)

• automatische Sommer-Winterzeitumschaltung

• max 9 Schaltzeiten pro Tag (je Tag verschieden)

• Voreingestellte und anpassbare Zeitprogramme

• Optimum-Start (Temperatur wird zur eingestellten Zeit

erreicht)

• Programmierbar bei abgenommenem Bedienteil

• Abschaltfunktion, Taste

V

für 10 Sek drücken

• Urlaubsfunktion mit Datumsangabe (Urlaub von….bis)

• Kurzzeit-Timer (Party) für stundenweise Änderung der

Temperatur

• Energieverbrauchsanzeige (Einschaltzeit * Kosten) für die

letzten 2 Tage, -Woche, -Monat, -Jahr

• Energiekosten pro Stunde einstellbar

• Frostschutz

• Einstellbereich der Temperatur begrenzbar

• Unbefugtensicherung

• Bedienersprachen einstellbar

• Reglerverfahren PWM oder 2-Punkt (Ein/Aus)

• Wiedereinschaltverzögerung der Heizung

• Ventilschutz

• Anpassung an Ventile stromlos geschlossen/offen

Achtung!
Das Gerät darf nur durch einen Elektro-Fachmann geöffnet
und gemäß dem Schaltbild im Gehäusedeckel bzw. dieser
Anleitung installiert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten. Um Schutzklasse II zu
erreichen, müssen entsprechende Installationsmaßnahmen
ergriffen werden. Dieses unabhängig montierbare elektro-
nische Gerät dient der Regelung der Temperatur aus-
schließlich in trockenen und geschlossenen Räumen, mit
üblicher Umgebung. Das Gerät entspricht EN 60730, es
arbeitet nach der Wirkungsweise 1C

Fernfühler F 190 021 (als Zubehör)

8. Voreingestellte Programme

Der Regler verfügt über 3 voreingestellte Zeit- und
Temperaturprogramme. Als Stan dard ein stellung ist Programm
1 eingestellt (siehe unten). Falls dieses Programm den
Vorstellungen entspricht, brauchen keine Änderungen vorge-
nommen werden.

Zur Auswahl eines anderen Programms
9. G1 (Programm wählen)

Programm 1

Montag bis Freitag

Schaltzeit

1

2

3

4

5

6

Uhrzeit

06:00

08:30

12:00

14:00

17:00

22:00

Temperatur °C

21,0

18,0

21,0

18,0

21,0

15,0

Samstag und Sonntag

Schaltzeit

1

2

3

4

5

6

Uhrzeit

07:00

10:00

12:00

14:00

17:00 23:00/22:00*

Temperatur °C

21,0

18,0

21,0

21,0

21,0

15,0

*23:00/22:00 = 23:00 für Samstag

Programm 2

Montag bis Freitag

Schaltzeit

1

2

3

4

5

6

Uhrzeit

06:00

08:30

12:00

14:00

17:00

22:00

Temperatur °C

21,0

18,0

21,0

18,0

21,0

15,0

Samstag und Sonntag

Schaltzeit

1

2

Uhrzeit

07:00

23:00/22:00*

Temperatur °C

21,0

15,0

*23:00/22:00 = 23:00 für Samstag

Programm 3

Montag bis Freitag

Schaltzeit

1

2

3

4

Uhrzeit

06:00

08:30

17:00

22:00

Temperatur °C

21,0

18,0

21,0

15,0

Samstag und Sonntag

Schaltzeit

1

2

3

4

Uhrzeit

07:00

10:00

12:00 23:00/22:00*

Temperatur °C

21,0

18,0

21,0

15,0

*23:00/22:00 = 23:00 für Samstag

Hinweise zum Programmieren

• Die Einstellfunktionen beenden sich automatisch 3 Minuten

nach dem letzten Tastendruck, ohne zu speichern
Sie kehren in die vorher aktive Betriebsart zurück
(AUTO, MAN, URLAUB, TIMER, ZUHAUSE)

• Eingabe eines Code: mit + – den Wert einstellen -> OK
• Bei den Benutzer- und Installateur-Einstellungen werden

beim Aufrufen der Menüpunkte die Kapitelnummern der
Anleitung angegeben z.B. G1 für „Programm wählen“ oder
H2 für „Regelungs-Art“

• In der Reihenfolge der Nummern können Lücken vor

-

kommen

Fehlerbeseitigung

1. Es wird zu spät warm:

a. Stimmen die programmierten Schaltzeiten und die

Uhrzeit?

b. Ist „optimum Start“ eingeschaltet? (siehe H7)

Hatte der Regler genügend Zeit (einige Tage),
die Daten des Raumes zu ermitteln?

c. war Sommer/Winterzeit Umschaltung (siehe G5)

2. Der Regler nimmt keine Eingaben mehr an:

Ist der Zugriffschutz eingeschaltet? (siehe G6)

3. Der Einstellbereich der Temperatur ist begrenzt:

Ist die Temperaturbegrenzung eingestellt (siehe G7)

4. Die Temperaturanzeige ändert sich nicht:

ist Anzeige der Solltemperatur aktiviert (siehe G10)

6:00 h

8:00 h

10:00 h

12:00 h

14:00 h

16:00 h

18:00 h

20:00 h

22:00 h

Mo – Fr

Sa – So

6:00 h

8:00 h

10:00 h

12:00 h

14:00 h

16:00 h

18:00 h

20:00 h

22:00 h

Mo – Fr

Sa – So

6:00 h

8:00 h

10:00 h

12:00 h

14:00 h

16:00 h

18:00 h

20:00 h

22:00 h

Mo – Fr

Sa – So

Elektrischer Anschluss

Anschluss gemäß Schaltbild
Für Massivleiter, Querschnitt 1 bis 2,5 mm

2

Anschluss des Fernfühlers
Fernfühler F 193 720 oder F 190 021 (optional)

Zur Messung der Raumtemperatur kann anstelle des internen
Fühlers ein Fernfühler verwendet werden. Bei Anschluss des
Fernfühlers wird automatisch der interne Fühler abgeschaltet.
Der Fühler sollte in einem Schutzrohr verlegt werden. Dies
erleichtert einen späteren Austausch. Der Fernfühler kann mit
einer 2-adrigen Leitung für 230 V bis ca. 50 m verlängert
werden. Enge Parallelführung mit Netzleitungen z. B. im
Kabelkanal, ist zu vermeiden.
Um auf den internen Fühler zurückzuschalten, muss „Reset
alles“ ausgeführt werden (alle Einstellungen vorher notieren
und wieder richtigstellen).

6 Technische Daten

Bestellbezeichnung

FIT 3R

Spannungsversorgung

230 V AC 50 HZ (195…253 V)

Temperatur-Einstellbereich

5 °C ... 30 °C; in 0,5 °C Schritten

Temperaturanzeige

0,1 °C Schritte

Ausgang

Relais Schließer, potential-gebunden

Schaltstrom

10mA ... 10 (4) A, 230 V~

Ausgangssignal

Pulsweitenmodulation (PWM)
oder 2-Punkt (Ein/Aus)

PWM-Zykluszeit einstellbar
Minimale Schaltzeit

10 Minuten

Leistungsaufnahme

~ 1,2 W

Ganggenauigkeit

< 4 Min / Jahr

Gangreserve

~ 10 Jahre

Fernfühler (optional)

F 193 720, Länge 4m, F 190 021

Umgebungstemperatur

Betrieb 0°C bis 40°C (ohne Betauung)

Lagerung

-20 °C bis 70 °C (ohne Betauung)

Bemessungs-Stoßspannung

4 kV

Temperatur für die
Kugeldruckprüfung

115 °C

Spannung und Strom
für Zwecke der EMV-
Störaussendungsprüfungen

230 V, 0,1 A

Schutzart IP

30

Schutzklasse

II (siehe Achtung)

Softwareklasse

A

Verschmutzungsgrad

2

Gewicht ~

100g

7 Schaltbild / Maße

Fernfühler F 193 720 (als Zubehör)

Achtung: Leitung spannungsfrei schalten

Achtung!
Die Fühlerleitungen führen Netzspannung.

Sensor

L

N

N

230V~ 50Hz

L

N

Last /
Load

aktueller Tag

aktuelle Raum-
Temperatur

Es wird geheizt
(Blinkt wenn Unter -
teil nicht verfügbar
(abgezogen, ohne
Spannung))

Hilfe Text
Betriebsart AUTO
aktuelle Zeit 14:31

Der Regler soll an einer Stelle im Raum montiert werden, die:
• für die Bedienung leicht zugänglich ist
• frei ist von Vorhängen, Schränken, Regalen etc.
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt

Einbau

in Unterputzdose Ø 60 mm ("55er")
• Bedienteil abziehen
• Blendrahmen abziehen
• Montage in umgekehrter Folge

Achtung!
Montage nur in nichtleitenden
(Plastik) Unterputzdosen.

5. Montage

Zum Einführen oder Entfernen eines flexi-
blen Drahtes den Betätiger eindrücken.

Die Drähte müssen so montiert werden, daß der Plastik

-

streifen als Isolation zur Befestigungsschraube wirkt.

Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
