Wichtige Hinweise
Erläuterungen
Alle GESTRA Spector Bus Messwertgeber und das Bedien- und Visualisierungsgerät URB 2 sind mit
M 2 Sensor-Steckverbindungen, 5polig, A-codiert ausgerüstet. Für die Verbindung der Geräte sind
vorkonfektionierte Steuerkabel (mit Stecker und Kupplung) als Zubehör erhältlich.
Für die z.B. von einem Steuergerät ausgehenden Verbindungen müssen jedoch an die Leitungen
Stecker oder Kupplungen entsprechend dem Anschlussplan angeschlossen werden.
Sicherheitshinweis
Der Anschluss darf nur von geeigneten und unterwiesenen Personen durchgeführt werden.
Verpackungsinhalt
M 2 Sensor-Stecker, 5polig, A-codiert
M 2 Sensor-Kupplung, 5polig, A-codiert
Elektrischer Anschluss
Bus-Leitung
Als Bus-Leitung
muss mehradriges, paarig verseiltes, abgeschirmtes Steuerkabel verwendet werden,
z.B. UNITRONIC
®
BUS CAN 2 x 2 x .. mm
2
oder RE-2YCYV-fl 2 x 2 x .. mm
2
.

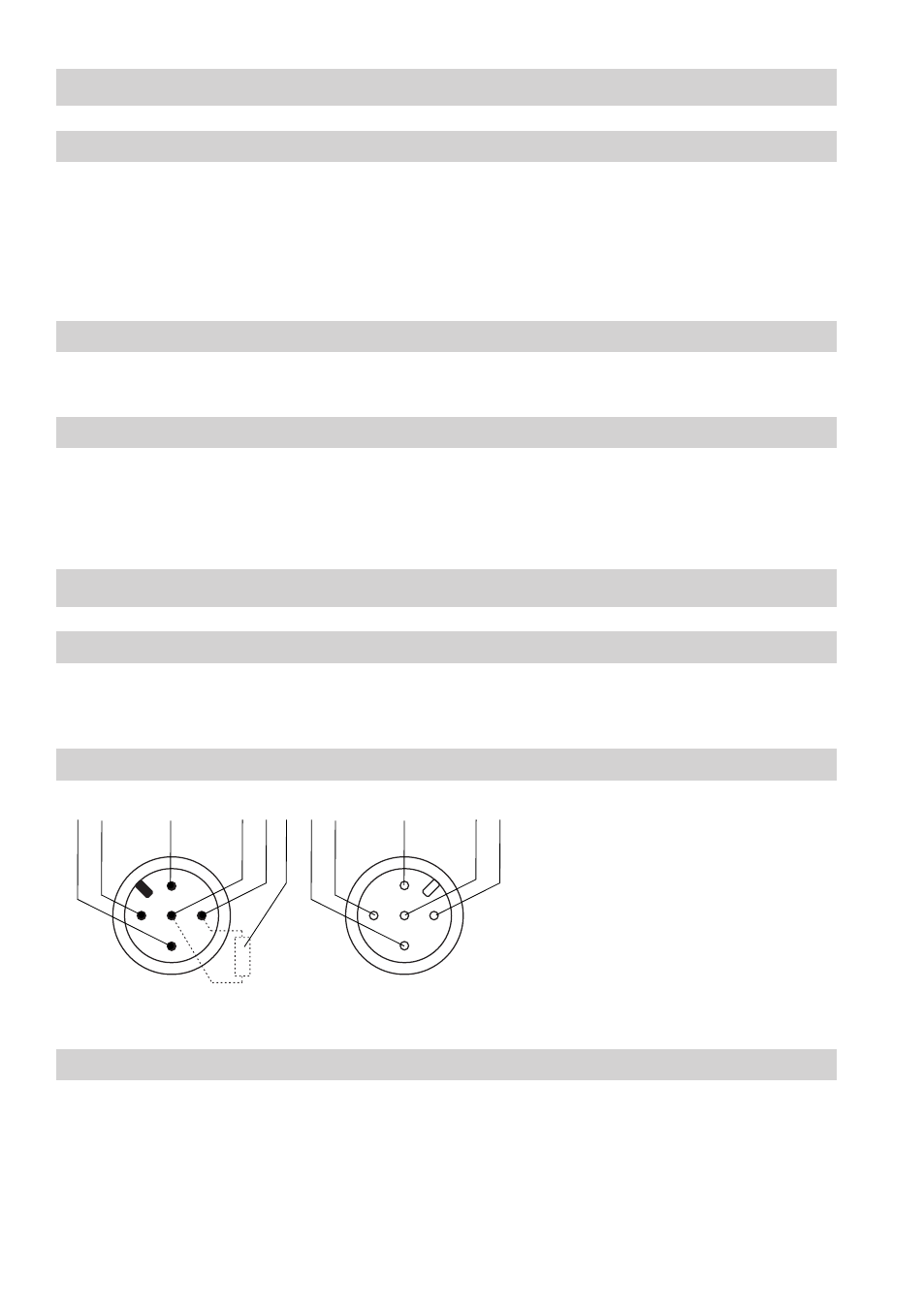

Anschlussplan
3 2
1
5 46 3 4
1
52
1
Abschirmung
2
Spannungsversorgung 24V DC+
3
Spannungsversorgung 24V DC–
4
CAN-Datenleitung C
H
5
CAN-Datenleitung C
L
6
Abschlusswiderstand 20
Ω
Stecker
Kupplung
Hinweis
Bitte schließen Sie die Abschirmung der Bus-Leitung zusätzlich an Pin an.
Sind zwei oder mehrere Geräte in einem CAN-Bus-Netz verbunden, muss am ersten und am letzten
Gerät ein Abschlusswiderstand 20
Ω installiert werden (Pin 4: C
H
, Pin 5: C
L
).
