12
NRGS 11-1, NRGS 16 -1, NRGS 16 -1S
Als Zuleitung kann mehradrige, flexible Steuerleitung verwendet werden,
Mindestquerschnitt 1,5 mm
2 .
1. Schrauben lösen und herausschrauben, Gehäusedeckel abnehmen. Fig. 6
2. Überwurfmuttern der Kabeldurchführungen lösen und abschrauben.
Der Elektrodenkopf kann um +/– 180° verdreht werden.
3. Schraube mit 17er Maulschlüssel lösen. Nicht abschrauben! Fig. 7
4. Elektrodenkopf in gewünschte Richtung drehen (+/– 180°).
5. Schraube leicht anziehen.
6. Klemmleiste von Platine abziehen.
7. Klemmleiste gemäß Anschlussplan belegen, PE-Anschluss belegen.
8. Klemmleiste aufstecken.
9. Gehäusedeckel aufsetzen, Schrauben und Kabeldurchführung montieren.
Elektrischer Anschluss

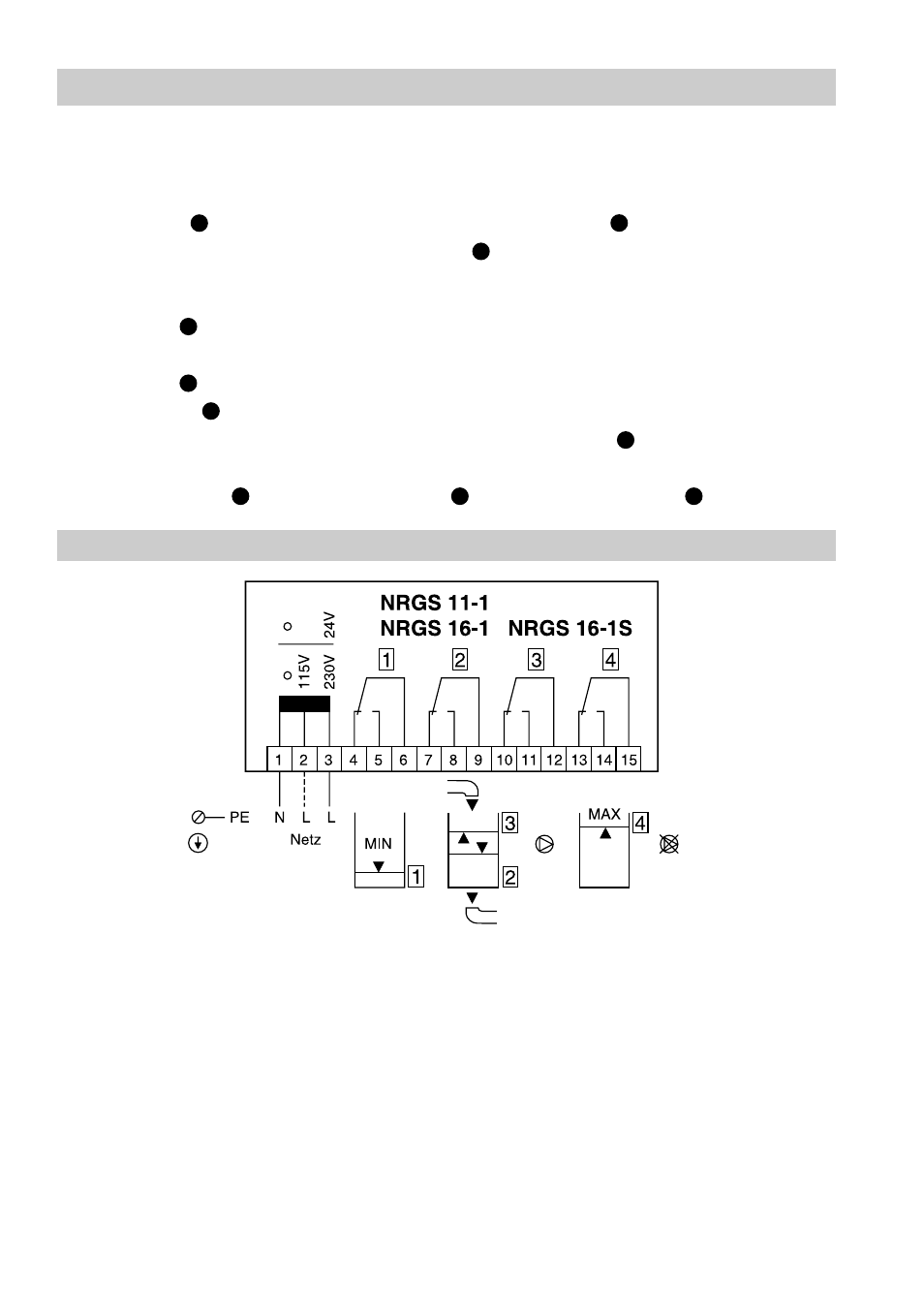

Anschlussplan
Fig. 8
I
F E G
L
L
H
E
F
G
