Fronius Datamanager - Handbuch (Seite 24)

22

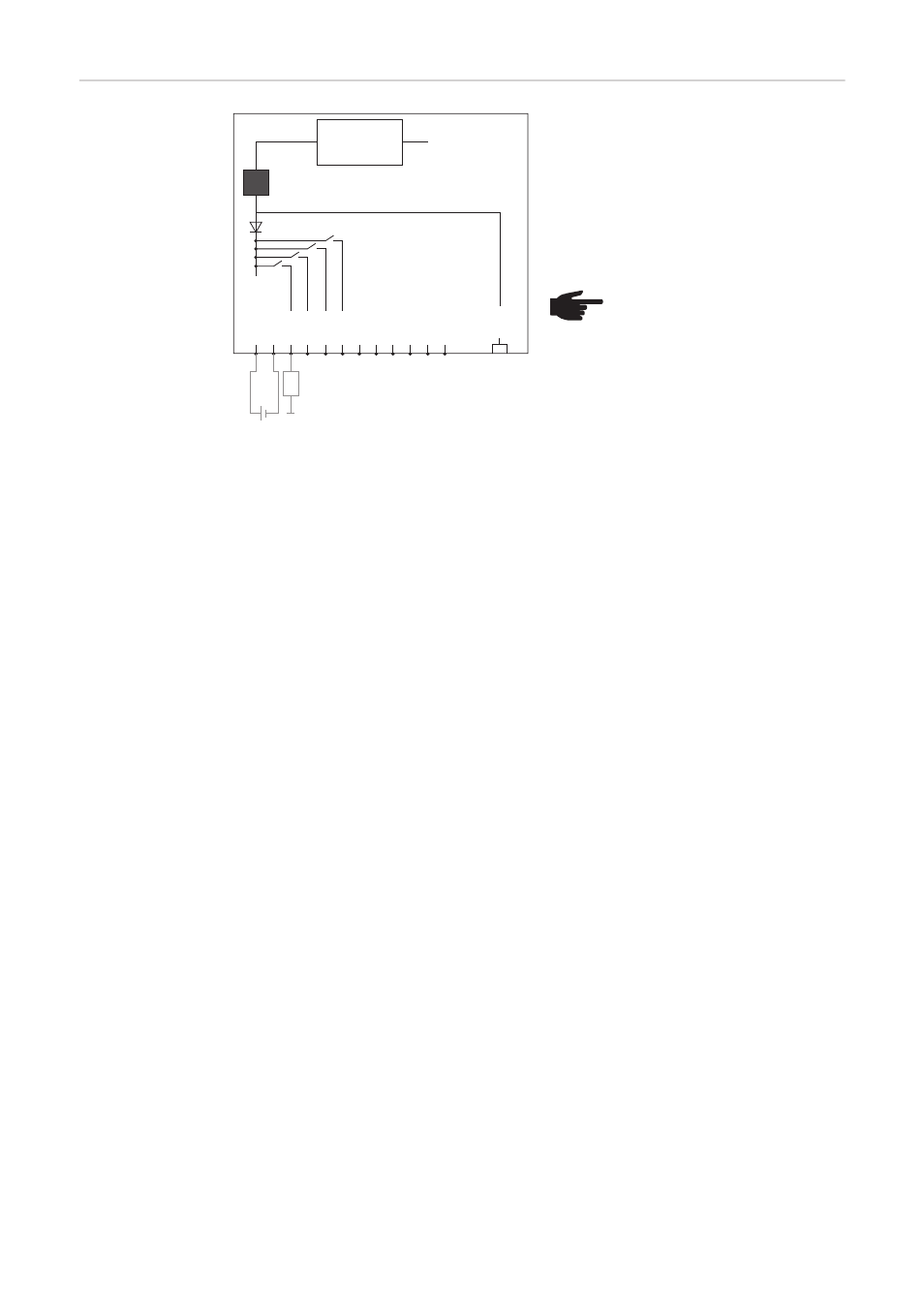

Schematische
Verschaltung der
I/Os Versorgung durch die Datamanager-Steck-
karte:
(1)
Netzteil
(2) Strombegrenzung
Versorgung durch ein externes Netzteil:
(3)
externes Netzteil
(4) Last
Uint / Uext GND I/O 0 I/O 1 I/O 2 I/O 3 I 4 I 5 I 6 I 7 I 8 I 9
(1)
(4)
Solar Net
IN
230 V AC
10,7 V DC
(2) 300 mA
+ -
10,7 - 24 V DC
(3)
HINWEIS! Bei Versorgung durch
ein externes Netzteil muss das ex-
terne Netzteil galvanisch getrennt
sein.
