33

34

SiriusXM

ANTENNA

REMOTE CONTROL

(NMEA2000)

ETHERNET CONNECTION

ZONE 1

ZONE 2

ZONE 3

ZONE 4

AUX INPUT

VIDEO OUTPUT

ZONE 1

LEFT

LEFT

RIGHT

LEFT

WHITE

RED

YELLOW

RIGHT

RIGHT

ZONE 2

YELLOW

WHITE

WHITE/BLACK

GREY

GREY/BLACK

GREEN

GREEN/BLACK

PURPLE

PURPLE/BLACK

RED

BLACK

BLUE

ORANGE

BROWN

L (white)

R (RED)

SUB (ORANGE)

L (white)

R (RED)

SUB (ORANGE)

L (white)

R (RED)

SUB (ORANGE)

L (white)

R (RED)

SUB (ORANGE)

USB CONNECTION

(MS-AV700 ONLY)

(USB storage device or

FUSION dock)

BATTERY

(+12VDC)
ACCESSORY

(+12VDC)

NEGATIVE GROUND

(GND)

AMPLIFIER ON (OUT)

DIM (input) +12VDC

TELEMUTE (input) -12VDC

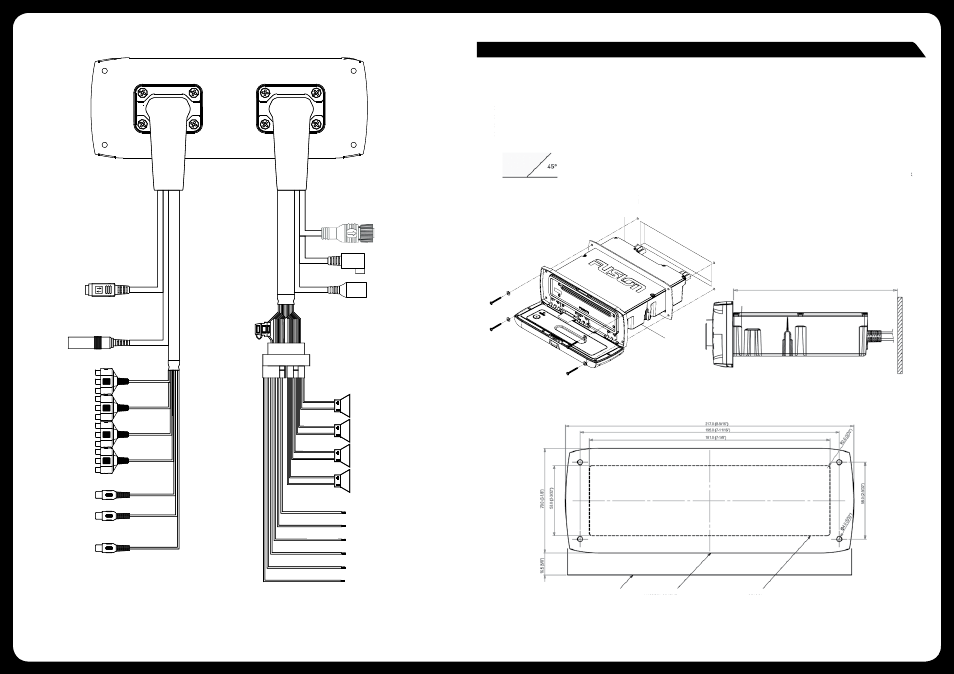

INSTALLATION

USB-ANSCHLUSS

(iPod, iPhone, MTP-Gerät,

USB-Speichergerät oder

FUSION-Dock)

ETHERNET-ANSCHLUSS

BATTERIE

(+12VDC)
ZUBEHÖRTEIL

(+12VDC)”
NEGATIVE ERDUNG

(GND)
VERSTÄRKER AN

(AUS)
DIM (Eingang)

+12VDC
TELEFONSTUMMSCHALTUNG

(Eingang) -12VDC

SiriusXM-Tuner

ODER

MS-BT200

Bluetooth-Modul

VERKABELUNG
Vorsicht:
Der MS-IP700i und MS-AV700i sind für Schiffe mit einem 12-V-Gleichstrom-
System mit negativer Erdung vorgesehen.

SiriusXM-Tuner

ODER

MS-BT200

Bluetooth-Modul

“FERNBEDIENUNG

(NMEA2000)”

ANTENNE

WEISS

ROT

GELB

LINKS

LINKS

LINKS

RECHTS

RECHTS

RECHTS

WEISS

WEISS/SCHWARZ

GRAU

GRAU/SCHWARZ

GRÜN

GRÜN/SCHWARZ

LILA

LILA/SCHWARZ

GELB

ROT

LILA/SCHWARZ

SCHWARZ

BLAU

ORANGE

BRAUN

L (weiß)

R (ROT)

SUBWOOFER (ORANGE)

L (weiß)

R (ROT)

SUBWOOFER (ORANGE)

L (weiß)

R (ROT)

SUBWOOFER (ORANGE)

ZONE 1

ZONE 1

ZONE 2

ZONE 3

ZONE 4

AUX-EINGANG

VIDEO-AUSGANG

ZONE 2

FALLS IRGENDWELCHE MODIFIKATIONEN AM BOOT ERFORDERLICH SIND, WIE ZUM BEISPIEL BOHRLÖCHER,
EMPFIEHLT FUSION, DASS SIE SICH VORHER AN IHREN BOOTSHÄNDLER ODER HERSTELLER WENDEN.

>> Bringen Sie die Dichtungen an.
>> Führen Sie das Gerät in das Montageloch ein.
>> Klappen Sie die Vorderseite nach unten, um die Montageschraubenpositionen freizulegen.
>> Benutzen Sie entweder die 4 mitgelieferten Holzschrauben oder 4 bearbeitete Schrauben zusammen mit Metallklemmen, um das Gerät in der

richtigen Position zu fixieren.

Hinweis: Das Hauptgerät darf nicht in einem

Winkel von mehr als 45° zur horizontalen

Ebene montiert werden. Ein Nichtbeachten

der Montageanweisungen könnte zum

Garantieverlust führen.

Hinweis: Unter bestimmten Umständen kann ein

Hinterriemen oder eine Klammer an der Rückseite des

Geräts erforderlich sein (Riemen/Klammer sind nicht

im Lieferumfang eingeschlossen).

Die fachgerechte Montage ist sehr wichtig, um

einen korrekten Betrieb sicherzustellen. Wählen

Sie eine Position, die genug Raum für ausreichende

Luftzirkulation hinter dem Gehäuse lässt, bei minimaler

Aussetzung gegenüber Feuchtigkeit. Lassen Sie

ausreichend Platz hinter dem Gerät für den Kabelbaum

(ca. 5 bis 7,6 cm bzw. 2 bis 3 Zoll).

Empfohlener Mindestabstand 205mm (8-3/32 Zoll)

MINDESTABSTAND ZUM ÖFFNEN DER TÜR

PRODUKTUMRISS

AUSSCHNITT
