BESCHREIBUNG DER
BEDIENELEMENTE
Subwoofer-Pegel
Damit kann der Subwoofer-Pegel auf die gewünschte Lautsprecherbalance eingestellt werden.
Tiefpassfilter (LPF)
Der MS-AB206 ist sowohl mit einem fest eingestellten als auch variablen Tiefpassfilter
ausgestattet. Wenn der MS-AB206 mit den FUSION-Lautsprechern MS-BX3020 gekoppelt wird,
stellen Sie den Tiefpassfilter auf „Aus“. Wenn Sie andere FUSION-Lautsprecher anschließen,
stellen Sie den Tiefpassfilter auf „Ein“ und passen Sie die Frequenz an (25 Hz - 200 Hz).
Auto-Ein (Zur Verwendung wenn kein Ferneinschaltkabel verfügbar ist)
Verwenden Sie diesen Schalter, um die Funktion „Auto-Ein“ des MS-AB206 nutzen zu können.
Wenn ein Audiosignal anliegt, schaltet sich das Gerät selbständig an und wenn kein Signal
empfangen wird, schaltet es sich nach 90 Sekunden aus.
VERKABELUNG
• Verwenden Sie unbedingt den mitgelieferten Kabelbaum.
• Verlegen Sie die positiven und negativen Kabel gemeinsam.
• Schließen Sie das Gerät an die 12-V-Stromversorgung des Bootes an einem Verteilerkasten o. Ä. an, wo
die positiven und negativen Anschlüsse oder die Sammelschienen nah beieinander liegen.
• Verbinden Sie das negative Kabel (schwarz) mit dem negativen Anschluss der 12-V-Stromversorgung
des Boots, wobei darauf zu achten ist, dass dieses Kabel zuerst verbunden wird.
• Verbinden Sie das positive Kabel (rot) mit dem positiven Anschluss der 12-V-Stromversorgung des
Boots.
Eine Sicherung oder ein Schutzschalter muss für das positive Kabel verwendet werden und zwar nah
am Anschlusspunkt der 12-V-Stromversorgung des Boots.
• Verwenden Sie entweder die mitgelieferte zwischengeschaltete Sicherung oder eine im Verteilerkasten
zu installierende Sicherung/einen Schutzschalter mit den gleichen Nennwerten.
• Wenn die mitgelieferten Kabel nicht lang genug sind, verlängern Sie sie mit einem Kabel mit dem
gleichen Durchmesser.
• Wenden Sie sich bei sehr langen Kabeln an einen auf Boote spezialisierten Elektriker.
• Verbinden Sie das Ferneinschaltkabel (blau) mit dem Ferneinschaltkabel oder der elektrischen Antenne
des Hauptgeräts. Wenn keine dieser beiden Optionen verfügbar ist, wählen Sie am MS-AB206 die
Funktion „Auto-Ein“.
• Verbinden Sie die Cinch-Kabel mit den Vollfrequenzbereich-Pre-Out-Ausgängen am Ausgangsgerät.
Achten Sie dabei darauf, dass die Cinch-Kabel nicht mit Strom- und Massekabeln in Berührung
kommen sowie elektrischen Motoren, die Störgeräusche verursachen könnten.
• Verbinden Sie die Marine Kabinenlautsprecher mit den Lautsprecherausgängen. Achten Sie dabei auf
die richtige Polarität.
• Überprüfen Sie alle Anschlüsse.
• Schließen Sie zuletzt den Strom-/Negativ-/Ferneinschaltkabel-Kabelbaum an den MS-AB206 an.
4
5

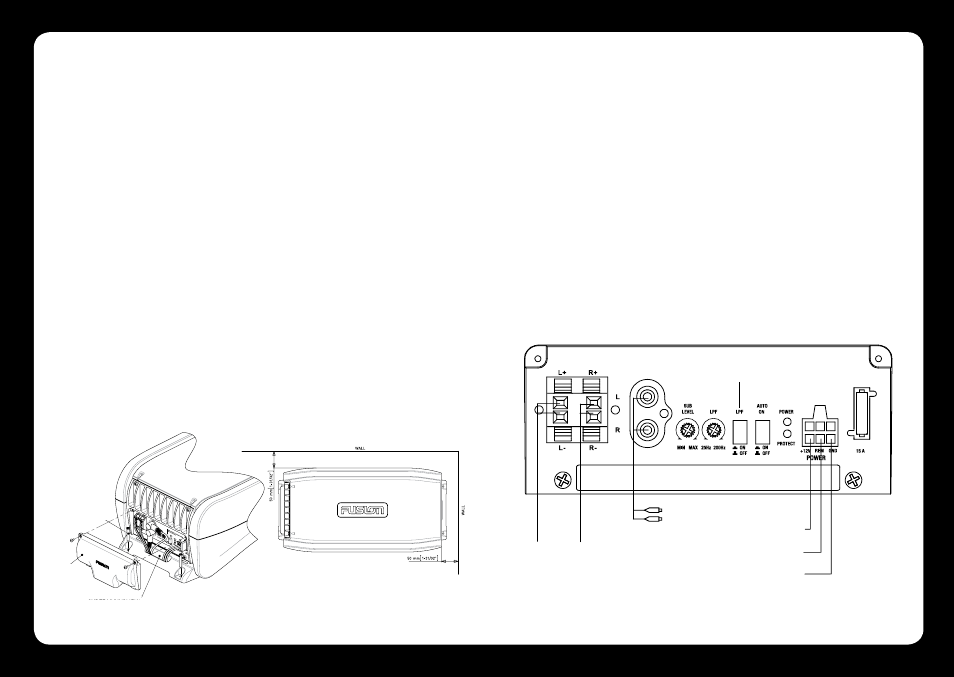

INSTALLATION
Achten Sie darauf, dass der aktive Marine-Subwoofer sicher befestigt ist.
Überprüfen Sie dies, bevor Sie Löcher bohren oder schneiden.
Nehmen Sie KEINE Arbeiten in der Nähe der Treibstofftanks, Kraftstoffleitungen, hydraulischen
oder elektrischen Leitungen vor.
Montieren Sie den aktiven Marine-Subwoofer NICHT so, dass er Kabel drückt oder beschädigt.
Bevor Sie das +12-V-Kabel anschließen, muss sichergestellt werden, dass alle Komponenten fest
verbunden sind. Achten Sie darauf, dass die Sicherung für das +12-V-Kabel so nah wie möglich
an der Batterie installiert ist. Verwenden Sie IMMER eine Sicherung mit den empfohlenen
Nennwerten.
Der FUSION MS-AB206 erzielt seine optimale Leistung, wenn er auf zwei Ebenen (Wand plus
Fußboden) oder drei Ebenen (zwei Wände plus Fußboden) aufgebaut wird. Die Installation an
einer Wand (oder einem Stauraum) hinter einem Schutzgitter ist ebenfalls möglich.
LAUTSPRECHERAUSGANG
4 X MONTAGESCHRAUBEN
ABDECKUNG
KABELFÜhruNG
Positive und negative
Lautsprecheranschlüsse für
den linken und rechten Kanal
Cinch-Eingang
Negatives 12-V-Kabel (Schwarz)
Ferneinschaltkabel (Blau)
Positives 12-V-Kabel (Rot)
BEI VERBINDUNG MIT DEN MS-BX3020
LAUTSPRECHERN IST LPF AUF DIE
OFF-POSITION ZU STELLEN
EINGANG
SICHERUNG
