Installation
4 · G&D DVIMUX4-DL-USB
Anschluss der Geräte des Arbeitsplatzes
Keyb.: Stecken Sie das Anschlusskabel der USB-Tastatur in diese Schnittstelle.
Mouse: Stecken Sie das Anschlusskabel der USB-Maus in diese Schnittstelle.
Line In: Falls gewünscht, schließen Sie ein Mikrofon oder ein Headset an diese
Schnittstelle an.
Speaker: Schließen Sie die Lautsprecher zur Ausgabe der Audiosignale des aktiven
Rechners an diese Schnittstelle an.
Monitor 1: Stecken Sie das DVI-Kabel des Monitors in diese Schnittstelle.
USB 2.0 Devices: Möchten Sie den angeschlossenen Rechnern USB-Geräte (beispiels-
weise einen Drucker oder ein Massenspeichergerät) zur Verfügung stellen, schließen
Sie diese Geräte an diese Schnittstellen an der Frontseite (siehe Abbildung 1 auf
Seite 3) an.
HINWEIS: Beim Anschluss der Kabel des Arbeitsplatzes und der Rechner ist vorzugs-
weise blockweise und von unten nach oben vorzugehen. So vermeiden Sie, dass
bereits gesteckte Kabel die Sicht auf die Bezeichnung der Schnittstellen versperren.

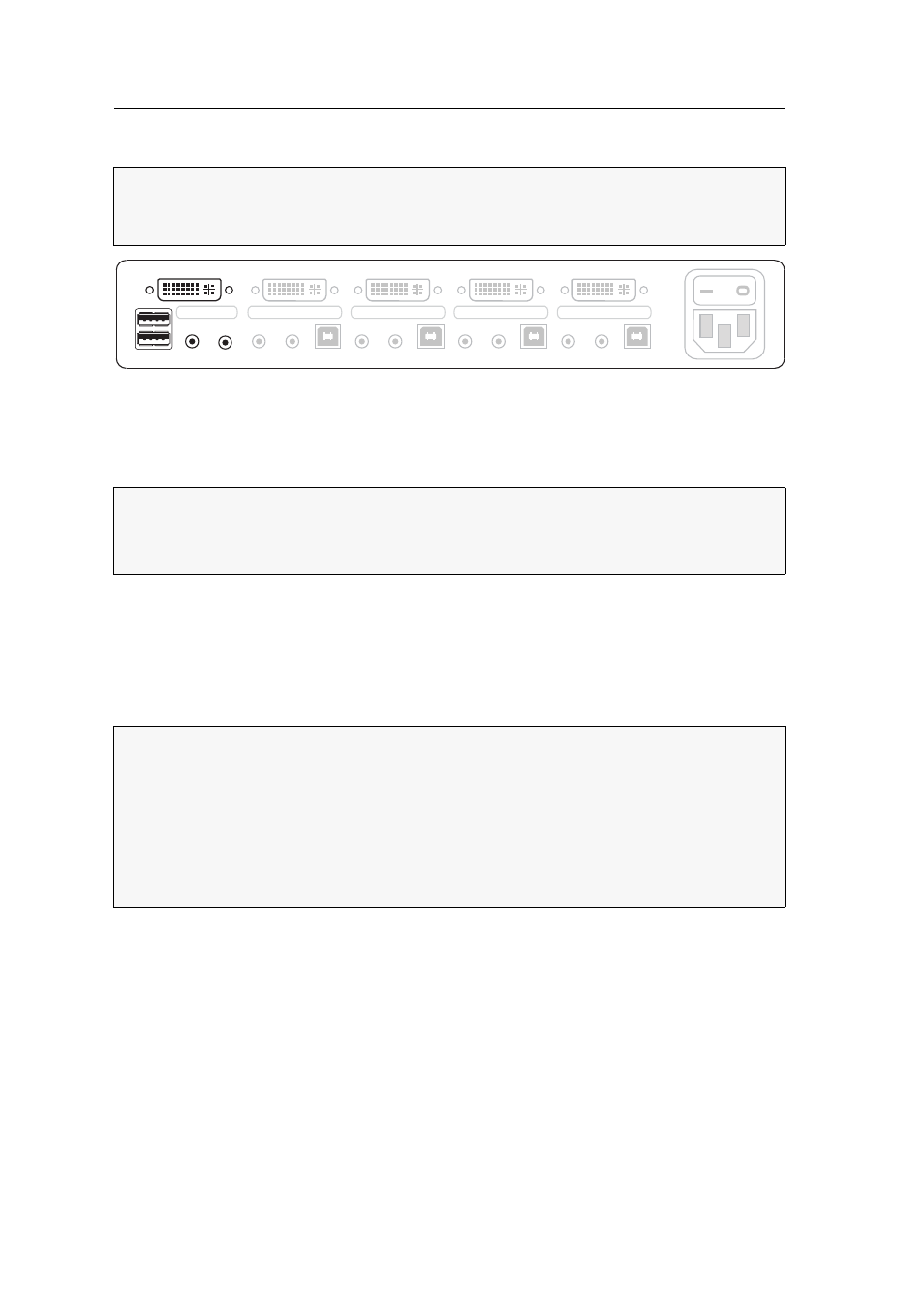

Abbildung 2: Schnittstellen zum Anschluss der Geräte des Arbeitsplatzes
WICHTIG: Alternativ können beide Eingabegeräte an die Schnittstellen USB 2.0 Devices
an der Frontseite des Gerätes angeschlossen werden.
In diesem Fall ist die Umschaltung des Kanals per Tastatur nicht möglich!
HINWEIS: Die separaten Videosignale von Rechnern einer Multi-Monitor-
Umgebung können bei Einsatz einer Multichannel-Variante des KVM-Switches
an zwei (MC2), drei (MC3) oder vier (MC4) Monitore übertragen werden.
Pro anschließbarem Monitor sind bis zu vier Videoeingänge (
DVI-I CPU 1.x bis 4.x )
vorgesehen.
Schließen Sie bei Einsatz einer solchen Gerätevariante den bzw. die weiteren
Monitore an die hierfür vorgesehene(n) Schnittstelle(n) Monitor x an.
Power
Line In USB 2.0 Line Out
CPU 3
DVI-I CPU 3.1
Line In USB 2.0 Line Out Line In USB 2.0 Line Out
CPU 4
DVI-I CPU 4.1
CPU 1
DVI-I CPU 1.1
Line In USB 2.0 Line Out
CPU 2
DVI-I CPU 2.1 Monitor 1
Keyb./Mouse Speaker
CON
Line In
