Harken 2662 75 mm Shackle & Cheek Block Benutzerhandbuch

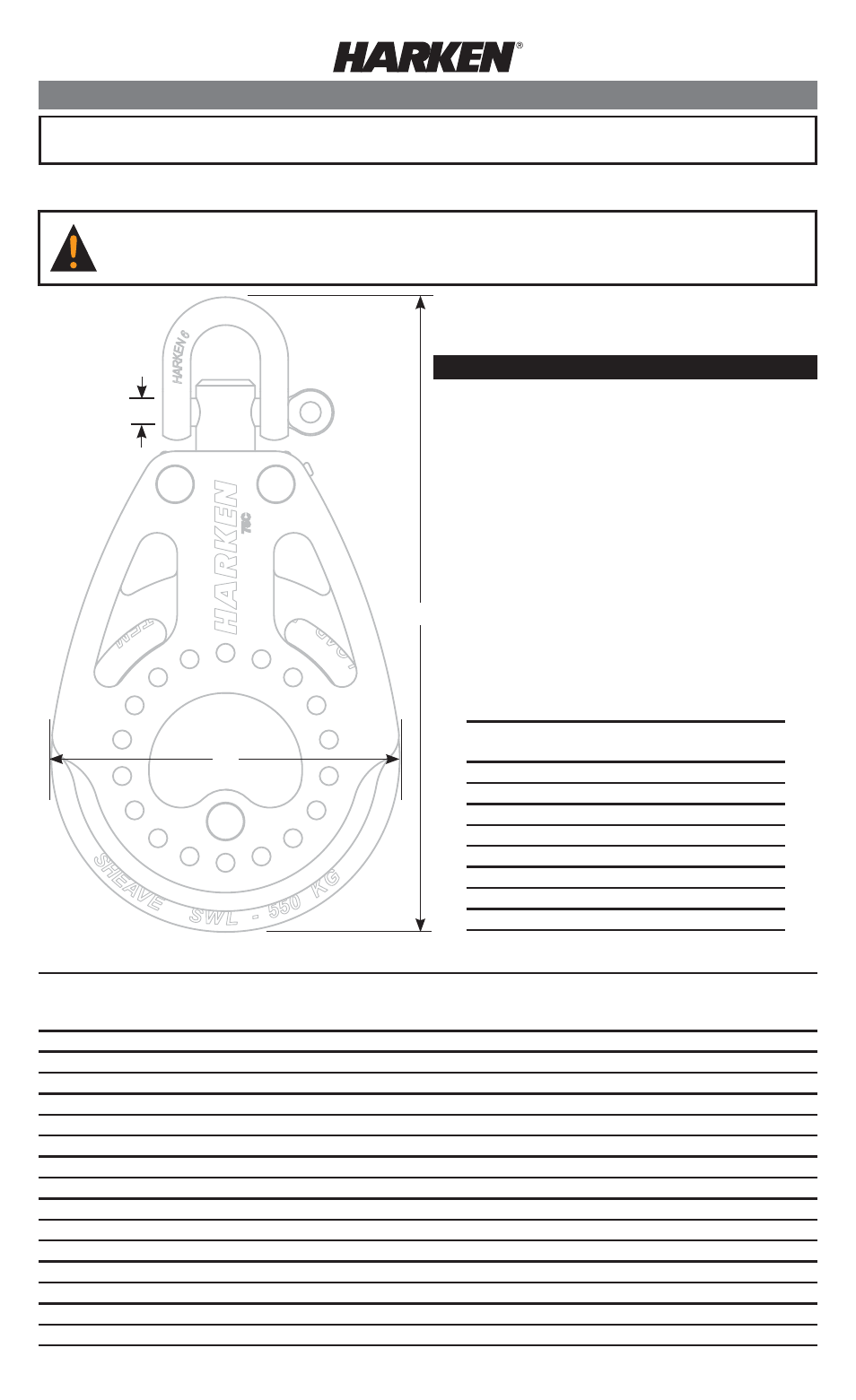

75 mm carbo airblock, Merkmale
A N L E I T U N G
75 mm Carbo AirBlock
®
USA – Tel: (+1) 262-691-3320 • Web: www.harken.com • Email: [email protected]
Italy – Tel: (+39) 031.3523511 • Web: www.harken.it • Email: [email protected]
A
B
C
Wangen aus Glasfaser-verstärktem Nylon;
Kugellager mit runder Lagerschale für höhere
Lasten
Einer fix: Integrierter Hundsfott für 2:1 oder 3:1 Talje.
Doppel/Dreifach: U-Lock fixiert Wirbel in frontaler/
seitlicher Stellung, oder lässt ihn frei drehen.
Dreifach m/Klemme: Kompakter Klemmen-Arm hält
Hochlast Taljen von 5:1 oder 6:1.
Stell-Scheibe für Klemmen-Arm: dient der Fixierung
des Arms in über fünf Stellungen in Zugrichtung.
Übliche Verwendung: Gross/Fock-Schot,
Grossschot Feintrimm, Liek-Spanner, Cunningham,
Niederholer, Kontrollleinen.
*Kann als Hundsfott Block verwendet werden **Max. Arbeits-Lasten und Bruchlasten beruhen auf der Klemmen-Stärke
ArtNr
A
B
C
Maximale
Arbeitslast
Bruchlast
Beschreibung
in
mm
in
mm
in
mm
lb
kp
lb
kp
2662 Zweier/Wirbel
2
15
/
16
75
6
152
5
/
16
8
2426
1100
6000
2722
2663 Zweier/Wirbel/Hundsfott
2
15
/
16
75
7
178
5
/
16
8
2426
1100
6000
2722
2664 Dreier/Wirbel
2
15
/
16
75
6
152
5
/
16
8
3639
1650
10000
4535
2665 Dreier/Wirbel/Hundsfott
2
15
/
16
75
7
178
5
/
16
8
3639
1650
10000
4535
2668 Dreier/Wirbel/150 Cam-Matic
®
**
2
15
/
16
75
6
152
5
/
16
8
1500
680
3750
1700
2669 Dreier/Wirbel/150 Cam-Matic
®
/Hundsfott** 2
15
/
16
75
7
178
5
/
16
8
1800
816
4500
2040
2677 Vierer/Wirbel
2
15
/
16
75
6
1
/
4
159
5
/
16
8
3639
1650
10000
4535
2660 Einer/Wirbel
2
15
/
16
75
5
3
/
8
137
—
6
1213
550
3638
1650
2661 Einer/Wirbel/Hundsfott
2
15
/
16
75
6
1
/
2
165
—
6
1213
550
3638
1650
2666 Einer/Wirbel/150 Cam-Matic
®
**
2
15
/
16
75
5
3
/
8
137
—
6
300
136
750
340
2667 Einer/Wirbel/150 Cam-Matic
®
/Hundsfott** 2
15
/
16
75
6
1
/
2
165
—
6
600
272
1500
680
2690 Fiddle
2
15
/
16
75
6
3
/
16
157
9
/
16
14
1212
550
3637
1650
2691 Fiddle/becket
2
15
/
16
75
7
7
/
16
189
9
/
16
14
1212
550
3637
1650
2692 Fiddle/150 Cam-Matic
®
2
15
/
16
75
6
3
/
16
157
1
/
2
12
900
408
2250
1020
2693 Fiddle/150 Cam-Matic
®
/becket
2
15
/
16
75
7
7
/
16
189
1
/
2
12
1212
550
3637
1650
Bestell
Nr.
Max leinen Ø Bestell
Nr.
Max leinen Ø
in
mm
in
mm
2662
9
/
16
14
2661
9
/
16
14
2663
9
/
16
14
2666
1
/
2
12
2664
9
/
16
14
2667
1
/
2
12
2665
9
/
16
14
2690
1
/
4
6
2668
1
/
2
12
2691
1
/
4
6
2669
1
/
2
12
2692
1
/
4
6
2677
9
/
16
14
2693
1
/
4
6
2660
9
/
16
14
—
—
—
Befolgen Sie strikt alle Anweisungen, um Unfälle, Schaden am Boot, Personen-Schaden
oder Tod zu vermeiden. Weitere Sicherheits-Hinweise hier: www.harken.com.
WICHTIG: Konsultieren Sie die Kapitel Inspektion
und Unterhalt am Ende des Handbuchs.
Merkmale
Legen Sie keine Last an die grösser ist als die Maximale Arbeits-Last (MAL) der unten aufgeführten Carbo AirBlocks.
