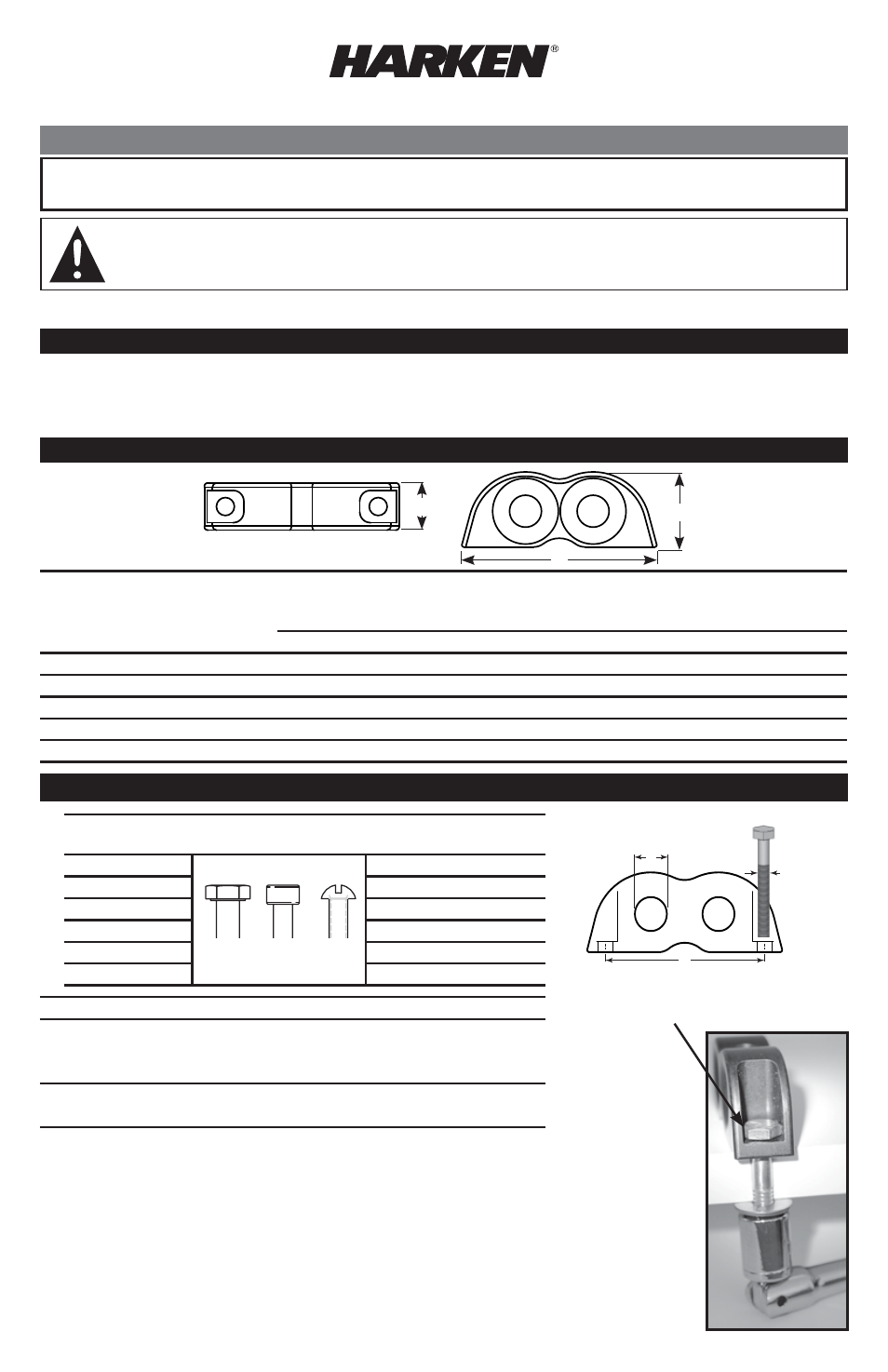

Harken 3274 Bolt-down fairlead Benutzerhandbuch
Ab c d, Merkmale, Abmessungen
A N L E I T U N G
Bolt Down Fairleads
3274, 3275, 3276 3277, 3278, 3279
Befolgen Sie strikt alle Anweisungen, um Unfälle, Schaden am Boot, Personen-Schaden
oder Tod zu vermeiden. Weitere Sicherheits-Hinweise hier: www.harken.com/manuals.
USA – Tel: (+1) 262-691-3320 • Web: www.harken.com • Email: [email protected]
Italy – Tel: (+39) 031.3523511 • Web: www.harken.it • Email: [email protected]
Erhältlich in drei Konfigurationen: einfach, doppelt, dreifach
Gewicht sparend: hergestellt aus Aluminium 60-61T6, Hard Lube eloxiert
Leichte Montage durch eine Person:
mittels Sechskant Schrauben
Merkmale
WICHTIG: Beachten Sie die Kapitel Inspektion und Unterhalt am Ende des Handbuchs.
Abmessungen
Art.Nr Beschreibung
L
W
H
Max leinen
Ø
Max-
Arbeits-Last
Bruchlast
in
mm
in
mm
in
mm
in
mm
lb
kp
lb
kp
3274 Einer
1
7
/
8
48
11
/
16
18
1
1
/
8
28.2
3
/
8
10
2000
908
4000 1816
3275 Doppel
2
7
/
8
74
11
/
16
18
1
1
/
8
28.2
3
/
8
10
2000
908
4000 1816
3276 Dreifach
3
7
/
8
99
11
/
16
18
1
1
/
8
28.2
3
/
8
10
2000
908
4000 1816
3277 Einer
2
3
/
8
60
7
/
8
22
1
1
/
4
31.8
9
/
16
14
4000 1816 8000 3632
3278 Doppel
3
9
/
16
91
7
/
8
22
1
1
/
4
31.8
9
/
16
14
4000 1816 8000 3632
3279 Dreifach
4
3
/
4
121
7
/
8
22
1
1
/
4
31.8
9
/
16
14
4000 1816 8000 3632
Schrauben ( NICHT INBEGRIFFEN)
Art.Nr
A
B
C
D
in mm
in mm
in
mm
3274 .47 12
1
/
4
6
1.26
32
3275 .47 12
1
/
4
6
2.24
57.4
3276 .47 12
1
/
4
6
3.27
82.8
3277
.63 16
5
/
16
8
1.46
37
3278
.63 16
5
/
16
8
2.68
67.5
3279
.63 16
5
/
16
8
3.86
98.0
A
B
C
D
Sechskant Bolzen* sind ideal für Montage durch eine einzelne Person. Der Hex-Kopf
wird beim Anziehen durch die Seitenwände der Vertiefung gehalten.
Wählen Sie Schrauben aus rostfreiem Stahl A4 (316) oder A2 (18-8). Verwenden Sie
unbedingt grosse Unterleg-Scheiben oder Rückenplatten und Sicherungs-Muttern
oder Sperrscheiben. Der Monteur ist verantwortlich für die Verwendung der korrekten
Schrauben, Muttern, oder Gewindeplatten, unter Berücksichtigung der Materialien und
der zu erwartenden Kräfte. Harken übernimmt keine Verantwortung für inkorrekten
Einbau von Klüsen und Leitösen, oder für unkorrekte Wahl von Montage-Schrauben.
Sechskant wird durch die
Seitenwände gehalten.
L
W
H
SCHRAUBEN TYPEN
Methode
Schrauben
Montage durch Deck.
Zugriff von unten.
Sechskant Bolzen*
Inbus Schraube
Rundkopf
Montage mittels Gewinde Bohrung.
Kein Zugang von unten.
Rundkopf
Inbus Schraube
Sechskant
Bolzen
Inbus
Schraube
Rundkopf
