6. Zylinder am Achterstag anschlagen.
• Mittels 3mm Sechskant die Schrauben von den
Toggle-Bolzen lösen.
• Untere Gabel an Toggle/Pütting anschlagen. Ablass-
Ventil öffnen und Zylinder ausfahren.
• Obere Gabel am Achterstag anschlagen.
7. Um ein Lösen zu verhindern, die Schrauben mit Blue
242 Loctite
®
sichern.
Pumpe entlüften
Alle Harken Integral Hydraulik Zylinder werden im Werk
vor dem Versenden gepumpt und getestet. Allerdings kann
beim Transport/Lagerung Öl im Zylinder verschoben/ver-
drängt werden. Vor dem Gebrauch 'entlüften':
1. Mit Zylinder in vertikaler Stellung, Schubstange nach
oben, Zylinder ganz ausfahren.
2. Ablass-Ventil öffnen und für eine (1) Minute pumpen.
Danach sind Pumpe und Zylinder entlüftet.
Installation
Drehrichtung von Anzeige/Zylinder Begrenzung d. Drehung relativ zu Pump-Gehäuse
Uhrzeigersinn*
1/4-Drehung (90°)
gegen die Uhr**
1/2-Drehung (180°)
*O-Ring expandiert und baucht aus.
** Ueberdrehen kann zu Gewinde-Problemen führen.
ACHTUNG! Zylinder-Bewegung begrenzen,
um Probleme oder Schäden zu vermeiden.
4. Prüfen ob die Anzeige nach Ihren Bedürfnissen ausgeri-
chtet ist. Falls nötig, können Sie die Stellschrauben unten
am Zylinder (oberhalb Auslöse-Knopf) vollständig lösen;
Zylinderrohr drehen und in eine der 4 Stellungen
bringen, wie im Diagramm gezeigt.
5. Wenn die Anzeige in der gewünschten Stellung ist,
Stellschrauben wieder anziehen. Die Schrauben müssen
in die Vertiefungen des Pumpen-Gehäuses zu liegen kom-
men.
Pumpen Hebel
Zylinder

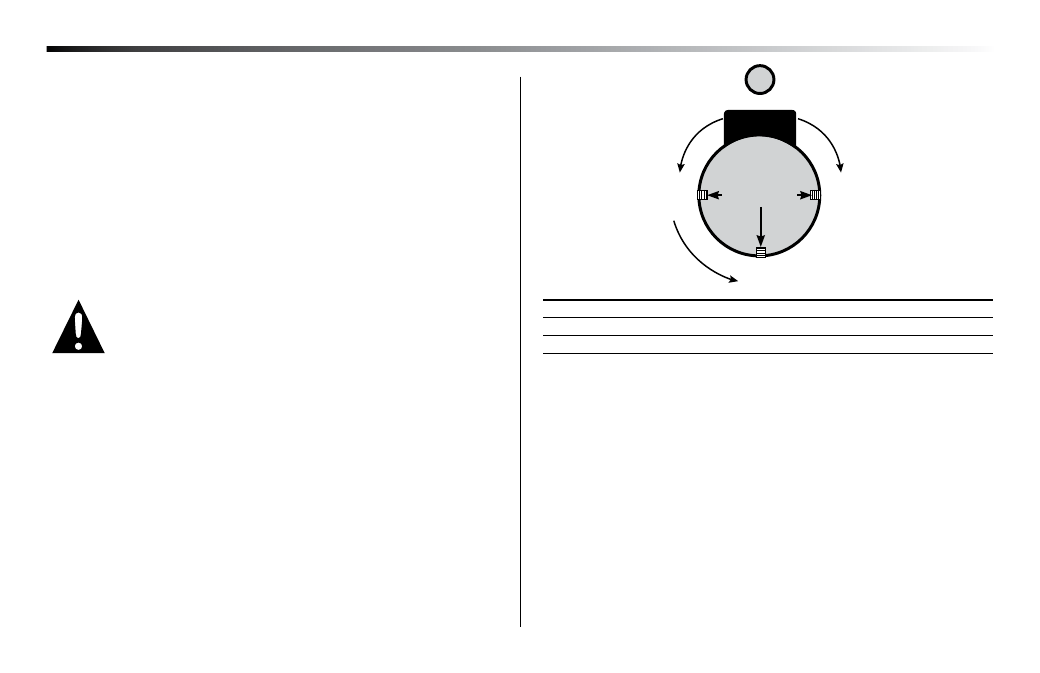

mögliche Anzeigen-Stellung
mögliche Anzeigen-
Stellung
mögliche
Anzeigen-Stellung
Stell-Schrauben
Anzeige
