Highgear Axis - Handbuch (Seite 9)

KOMPASSANZEIGE
Es gibt nur eine Anzeige im Modus KOMPASS. Das Display zeigt in der
Mittellinie die MOMENTANE RICHTUNG IN GRAD und die Bewegung
in Himmelsrichtung in der oberen Linie. Gegenüberliegend in der Anzeige
können Sie ein einzelnes Segment sehen und drei aktivierte Segmente.
Das einzelne Segment zeigt NORDEN an und das mittlere der drei
Segmente zeigt SÜDEN an.
KOMPASS KALIBRIEREN
Der Kompass des AXIS muss regelmäßig kalibriert werden. Er sollte sofort
kalibriert werden, wenn er nicht richtig funktioniert. Wir empfehlen, den
Kompass stets zu kalibrieren, bevor Sie ihn für Aktivitäten einsetzen, für
welche große Präzision nötig ist. Dies sollte beispielsweise vor einem
langen Ausflug ins Hinterland geschehen. Die Uhr muss ebenfalls vor
Ihrem ersten Gebrauch auf Ihre örtliche Höhe kalibriert werden.
1. Starten Sie im Modus KOMPASS.
2.
DRÜCKEN & HALTEN Sie die Taste S4 , um mit der Kalibrierung zu
beginnen.

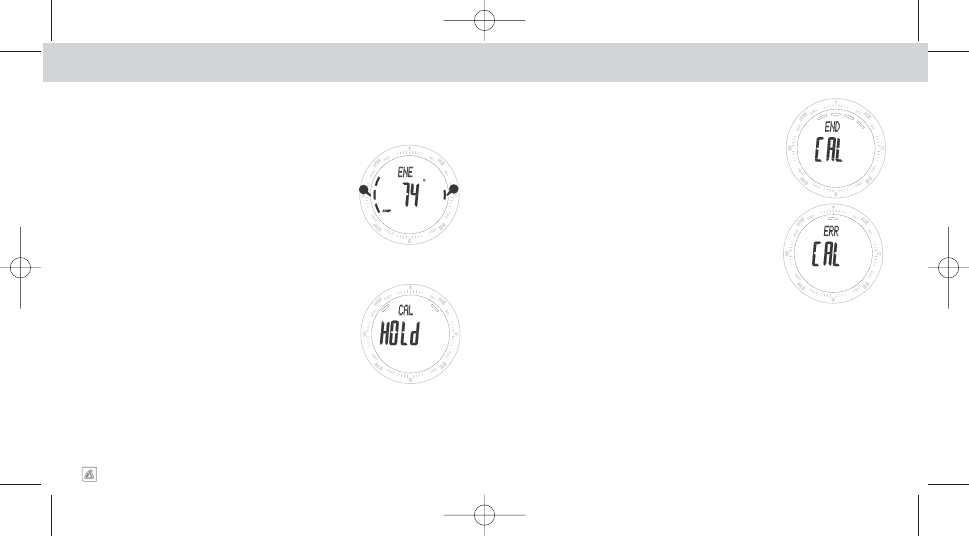

3. CAL erscheint auf der Mittellinie des Displays.
4. Drehen Sie die Uhr in Uhrzeigerrichtung (zwei vollständige
Umdrehungen von ungefähr 15 Sekunden Dauer pro Drehung).
5. Um die Kalibrierung abzuschließen, Taste S1 drücken. Sie können die
magnetische Deklination auch durch drücken der Taste S4 einstellen.
HINWEIS: Um optimale Genauigkeit zu erzielen, sollte der
Kompass während dem Kalibrieren absolut flach liegen. Wir
empfehlen, das Gerät auf ein Trinkglas zu legen, während Sie die
Kalibrierung durchführen. So können Sie sicher gehen, dass der
Kompass absolut flach liegt.
axis
KOMPASS
18
deutsch
ALTIWARE SERIES
KOMPASS
17
deutsch
Das AXIS ist mit einem höchst präzisen digitalen magnetischen Kompass ausgestattet, welcher
Änderungen von einem Grad anzeigt. Der Kompass kann angepasst werden, um entsprechend der
Gegend, in der er eingesetzt wird, die magnetische Deklination zu kompensieren.
p
KOMPASS KALIBRIEREN (Fortsetzung)
6. Wenn die Kalibrierung erfolgreich ist, erscheint CAL auf der
mittleren Linie des Displays und END auf der oberen Linie. Die
Anzeige schaltet automatisch auf den Kompassdisplay um.
7. Sollte die Kalibrierung nicht erfolgreich gewesen sein, erscheint
ERR auf der oberen Linie des Displays. Wiederholen Sie in
diesem Fall die Kalibrierung.
8. Wenn Sie eine magnetische Deklination eingestellt haben, passen
Sie mit den Tasten S1 und S2 Grad und Richtung an. Stellen Sie
durch Drücken der Taste S3 eine Variable nach der anderen ein.
9. Wenn Sie die magnetische Deklination Ihrer Gegend nicht kennen,
setzten Sie die Einstellung auf NULL.
10. Wenn Sie die magnetische Deklination vollständig eingegeben
haben, schließen Sie die Kalibrierung ab, indem Sie die Taste S4
drücken.
MAGNETISCHE DEKLINATION
Ein magnetischer Kompass zeigt immer zum magnetischen Nordpol der Erde. Je nachdem, wo Sie sich
befinden, kann dieser vom tatsächlichen Norden abweichen. Sie können die Magnetische deklination
anpassen, um diese Abweichung auszugleichen. Entnehmen Sie die Magnetische deklination des
jeweiligen Ortes einer topographischen Karte. Die Deklination kann sich mit Zeit und Abstand verändern.
Gehen Sie sicher, dass Ihre Deklinationseinstellungen auf dem aktuellen Stand sind. Folgende Webseiten
helfen Ihnen dabei, die Magnetische Deklination eines bestimmten Gebietes zu finden.
http://www.geolab.nrcan.gc.ca/geomag/cgrf_e.shtml
http://www.ngdc.noaa.gov/seg/geomag/jsp/Declination.jsp
RKOMPASS REAKTIVIEREN
Um Energie zu sparen, bleibt der Kompass des AXIS-Geräts nur 30 Sekunden lang aktiv. DRÜCKEN Sie
die Taste S1 , um den Kompassdisplay zu reaktivieren.
