9
Kapitel 4 – Installation und Inbetriebnahme
4.1 Standortanforderungen
4.1.1 Umgebungstemperatur
und
relative Luftfeuchtigkeit
Dieser Kühler wurde für die Inneninstallation bei Umgebungstemperaturen zwischen –10° und 40 °C und einer
relativen Luftfeuchtigkeit von 20 % bis 80 % (nicht-kondensierend) ausgelegt.
4.1.2 Standort
Der Kühler sollte auf einem ebenen Untergrund, der mindestens 449 kg tragen kann, installiert werden und sollte so nahe
wie möglich zum Prozess, der die Kühlung benötigt, platziert werden. Er sollte mit einem Mindestabstand von 1,4 m zu
wärmeerzeugenden Quellen, wie z. B. Heizungsrohren, Heizkessel, usw. installiert werden. Wenn möglich sollte er neben
einem geeigneten Abflusskanal platziert werden, um Überflutungen im Falle von Undichtigkeit zu verhindern.
Für eine leichte Endplatzierung und Beweglichkeit wurde der Kühler mit vier hochbelastbaren, sperrbaren Rollen
ausgestattet. Verwenden Sie einen Gabelstapler, wenn Sie den Kühler um mehr als 6 m bewegen müssen.
4.1.3 Zwischenraum
Ein Zwischenraum von mindestens 45,7 bis 61 cm sollte an allen vier Seiten des Kühlers eingehalten werden, um
Zugang zu den Verbindungen und Komponenten zu ernöglichen. Der Kühler braucht eine lichte Höhe von mindestens
1,4 m, um die Abgase des oberen Kühlerlüfters abzuleiten.

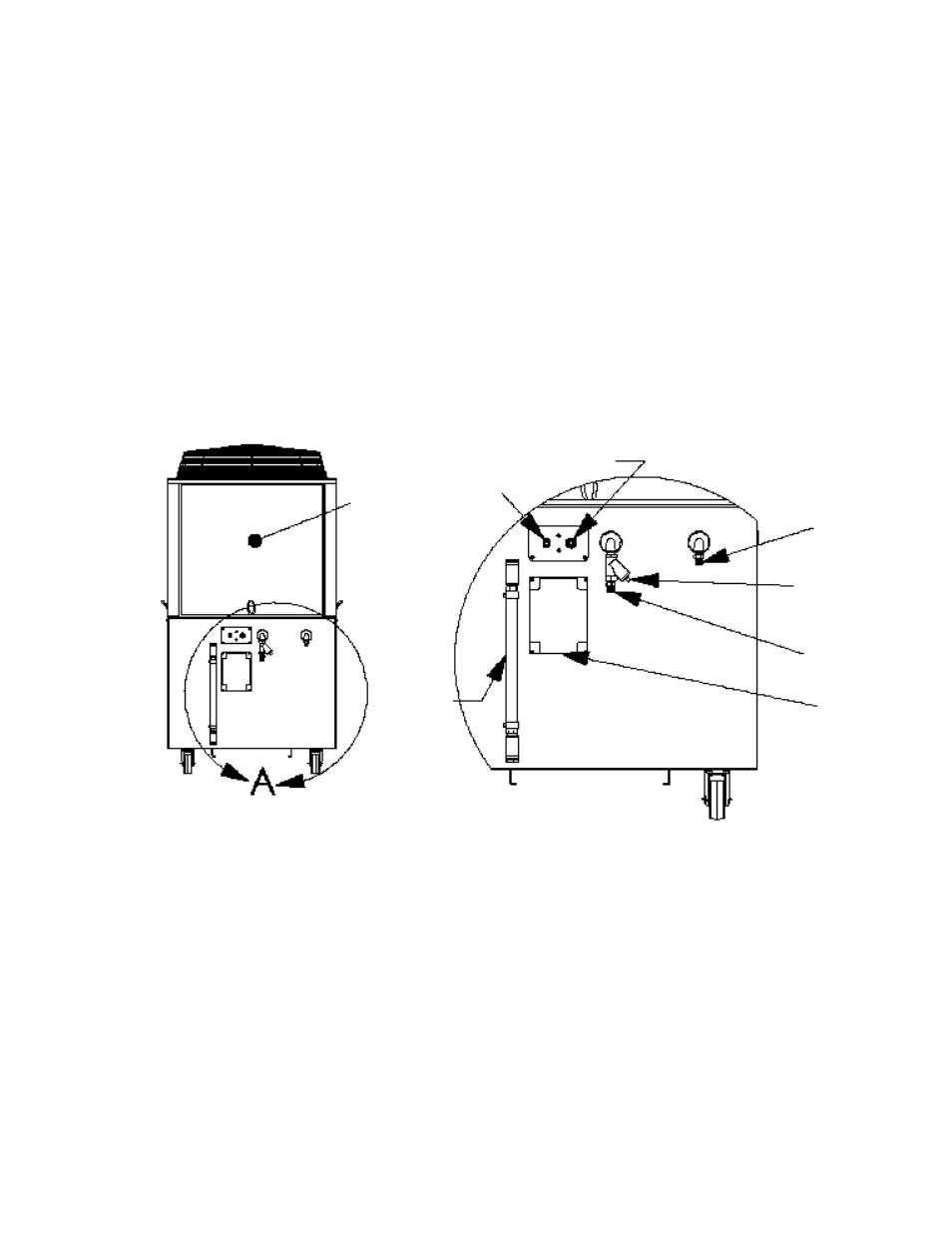

STROMAN-
SCHLUSS
AUSGANG
PROZESS-
SIEB
EINGANG
FERN-EIN/AUS
LOKALER/
FERNSCHALTER
BILD 4-1
SICHTGLAS
FÜR DEN
WASSERPEGEL
LUFTFILTER
4.2 Rohrleitungen
Siehe Bild 4-1
4.2.1 Prozessrohrleitungen
Der Kühler enthält zwei 12,7 mm MPT x 19 mm – 16 Außengewinde 37
°
Bördel, #8 JIC Verschraubungen auf der
Rückseite des Gehäuses für die Eingangs- und Ausgangsverbindungen des Verfahrens.
Für einen sicheren Arbeitsplatz und um undichte Stellen zu vermeiden, sollte die Auswahl der Schläuche und
Verbindungen für den Kühler sorgfältig gemacht werden.
•
Druckgrößenbestimmung – Die Schläuche sollten einen Druck von mindestens 17 Bar aushalten können.
•
Flexible Schläuche – Vermeiden Sie Schläuche, die sich beim gewünschten Betriebsdruck ausdehnen
und Flüssigkeit aufnehmen.
