HP Velotechnik Streamer - Handbuch (Seite 2)

Montage

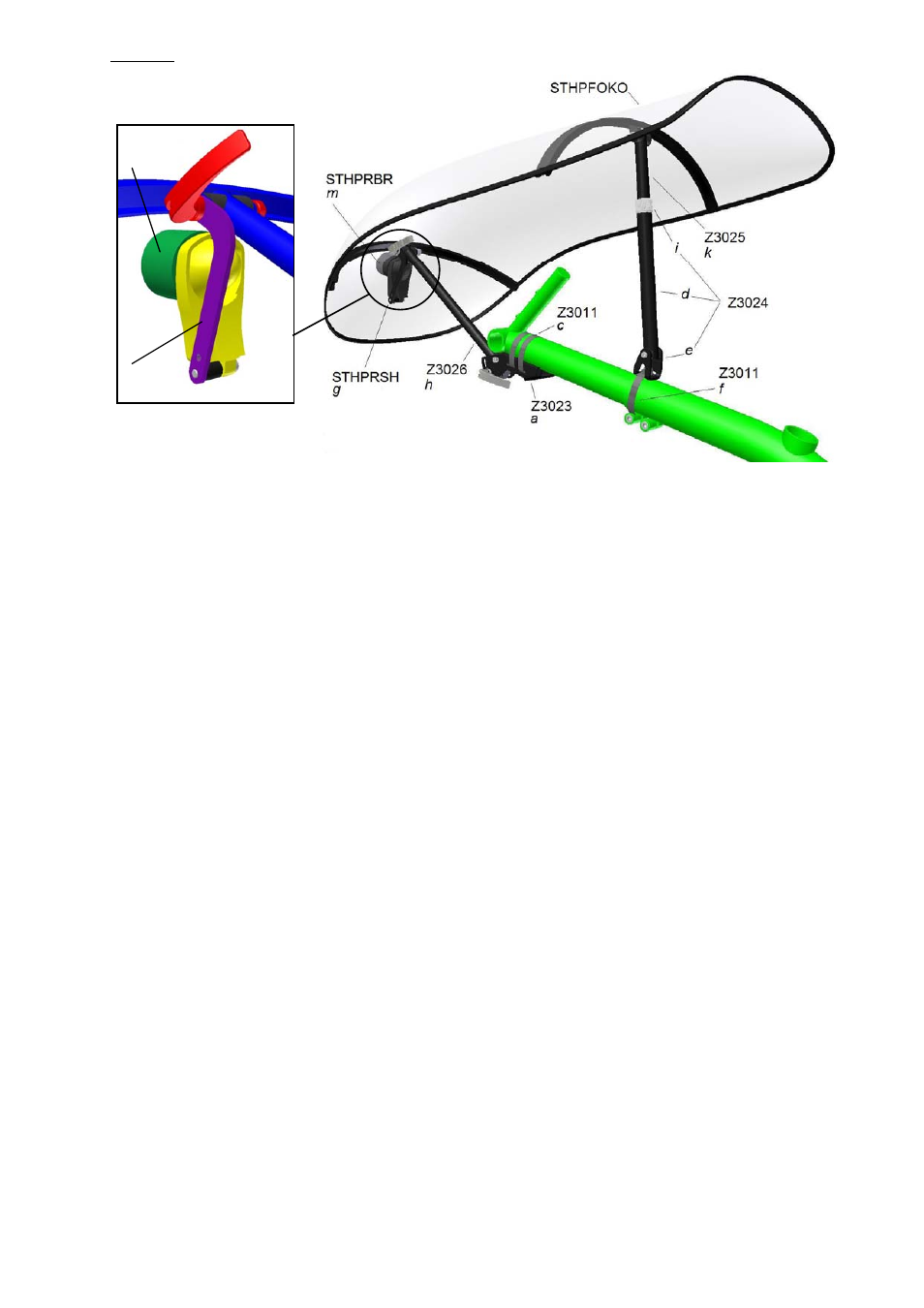

1. Setzen Sie den Quickmounthalter a unter das Auslegerrohr b. Das Kantenband auf dem Quick-
mounthalter schützt den Rahmen vor Verkratzen und passt sich der Rahmenform an. Der Quick-
mounthalter muß dabei so weit vorn sitzen, dass beim Einschieben der Stützstange h diese das In-
nenlagerrohr nicht berührt.
2. Ziehen Sie zwei Schlauchschellen c durch die seitlichen Schlitze des Quickmounthalters a und um
das Auslegerrohr. Die Gewindeschnecken der Schlauchschellen sollten dabei innerhalb des Quick-
mounthalters liegen.
3. Ziehen Sie die Schlauchschellen c fest. Schneiden Sie überflüssiges schwarzes Schutzband ab.
4. Die hintere Halterung wird dicht hinter der Auslegerklemmung auf dem Hauptrohr befestigt. Stellen
Sie sicher, dass zum Schutz des Rahmens Klettband Flausch auf der Hauptrohrabstützung aufge-
klebt ist.
5. Setzen Sie die Halterung e auf und ziehen Sie die Schlauchschelle f fest. Schneiden Sie auch hier
überflüssiges schwarzes Schutzband an der Schlauchschelle ab.
6. Schieben Sie den vorderen Haltebogen h (ca. 50cm breit, Verschlussstopfen im Rohr) in den Quick-
mounthalter und den hinteren Haltebogen k (ca. 52cm breit) in das Teleskoprohr d. Achtung! Vertau-
schen führt dazu, dass der STREAMER nicht korrekt auf den Bügeln sitzt.
7. Jetzt können Sie das Formteil mit den Klettbandstreifen vorsichtig auf die Haltebögen auflegen und
ausrichten.
8. Die Höhe des STREAMER im Bereich der Knie wird mit dem Teleskopgestänge d eingestellt. Durch
Lösen bzw. Festziehen der Rändelmutter i lösen und arretieren Sie das Teleskopgestänge.
9. Die Fußfreiheit nach vorn wird mit der vorderen Halterung h eingestellt. Nach Lösen des Schnell-
spanners am Quickmounthalter können Veränderungen an Auszug und Winkel vorgenommen wer-
den.
10. Montieren Sie den Scheinwerfer am langen Ende des Halteblechs g . Stecken Sie das Blendenrohr
m auf den Scheinwerfer. Es kann durch Beschnitt an die Scheibenkontur angepasst werden. Der
Scheinwerfer sollte so nahe wie möglich an der Scheibe montiert werden. Das Halteblech wird unter
den Schnellspanner im vorderen Haltebogen h eingehängt. Beim Demontieren des STREAMER
nehmen Sie das Halteblech vom vorderen Haltebogen ab und klemmen es unter den Schnellspanner
des Quickmounthalters a . Das Kabel findet in der Rohraufnahme des Quickmounthalters Platz.
Beim Ausrichten bitte beachten:
 Die Unterkante des Formteils sollte ca. 5cm unterhalb der Innenlagerachse liegen.
 Die Knie dürfen gerade nicht an das Formteil stoßen. Ziehen Sie die Verkleidung aber so tief wie
möglich herunter, um optimale Sicht nach vorn zu gewährleisten.
 Die Bewegungsfreiheit der Beine muss voll gewährleistet sein.

Der STREAMER sollte so wenig wie möglich nach vorn herausragen, damit die Gesamtlänge Ihres
Rades nicht unnötig vergrößert wird.
g
STHPRSH
STHPRBR
m
