Installation manual / Montageanleitung
ODU2 — MTP plug n‘ play version
Created by: FO R&D www.hubersuhner.com 5
DOC-0000383900 B
uncontrolled copy

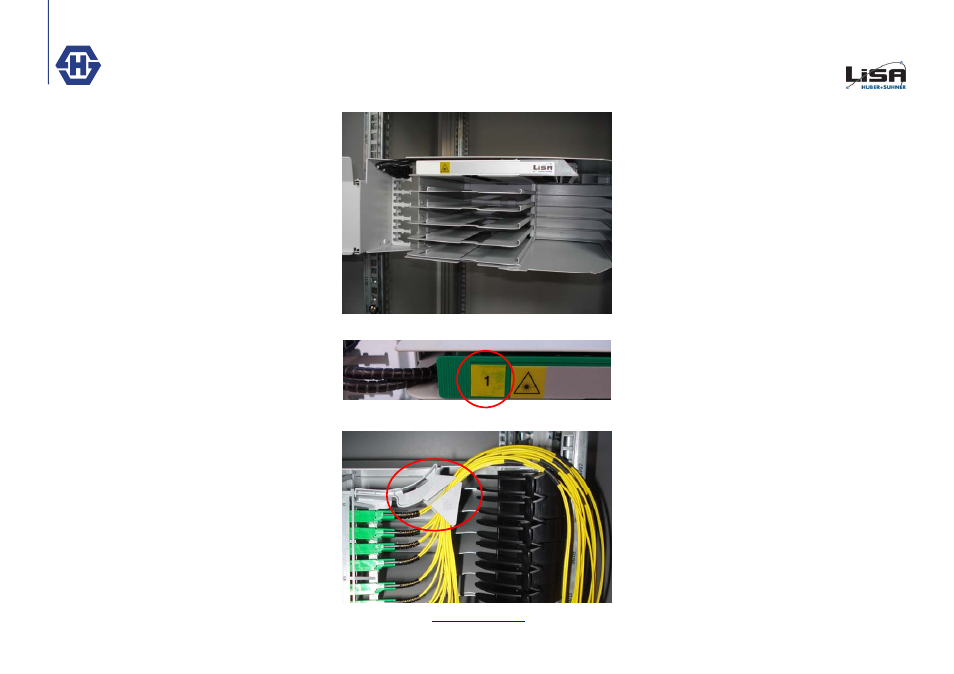

Slide the hinge of the FiberTray into the rails of the
ODU2 Unit at the correct position starting from the top
and plug the connectors into the adapters. Schiebe das Scharnier der FiberTray in die Führungs-
schienen der ODU2 Trägereinheit auf der richtigen Po-
sition, beginnend von Oben ein und verbinde die Ste-
cker mit den Adaptern.
V. Patching FiberTray in an ODU2
Slide out completely the FiberTrays to its end position
and fold down. Plug the PatchCord to its needed port
and guide the cable through the PatchCord Arm (A).
Bundle PatchCords at the Arm and guide them with a
service loop in the corresponding tray towards to the
black mandrel. Pay attention not to fall below the mini-
mum bend radius.
V. Rangierkabel Verbindungen der
FiberTray im ODU2
Ziehe die zu bestückende FiberTray komplett bis zur
Endposition aus der ODU2 heraus und klappe sie nach
Unten. Stecke das Rangierkabel im entsprechenden
Port ein und führe das Kabel durch den PatchCord
Arm (A) durch. Bündle die Rangierkabel beim Arm und
führe mit einem Service Loop alle Kabel im entspre-
chenden Fach auf die schwarzen Umlenker zu. Beach-
te dabei, dass der minimale Biegeradius nicht unter-
schritten wird.
Renumber the FiberTray. Nummeriere das Fibertray.
A
