Assembly Instruction / Montageanleitung
Subrack ODRF-SUBR-NGR6-4U-6M/3S (Item: 23040046)
Baugruppenträger ODRF-SUBR-NGR6-4U-6M/3S (Artikel: 23040046)
Created by: R&D FMS
DOC-0000238699
Rev: D www.hubersuhner.com
uncontrolled copy
3 / 5

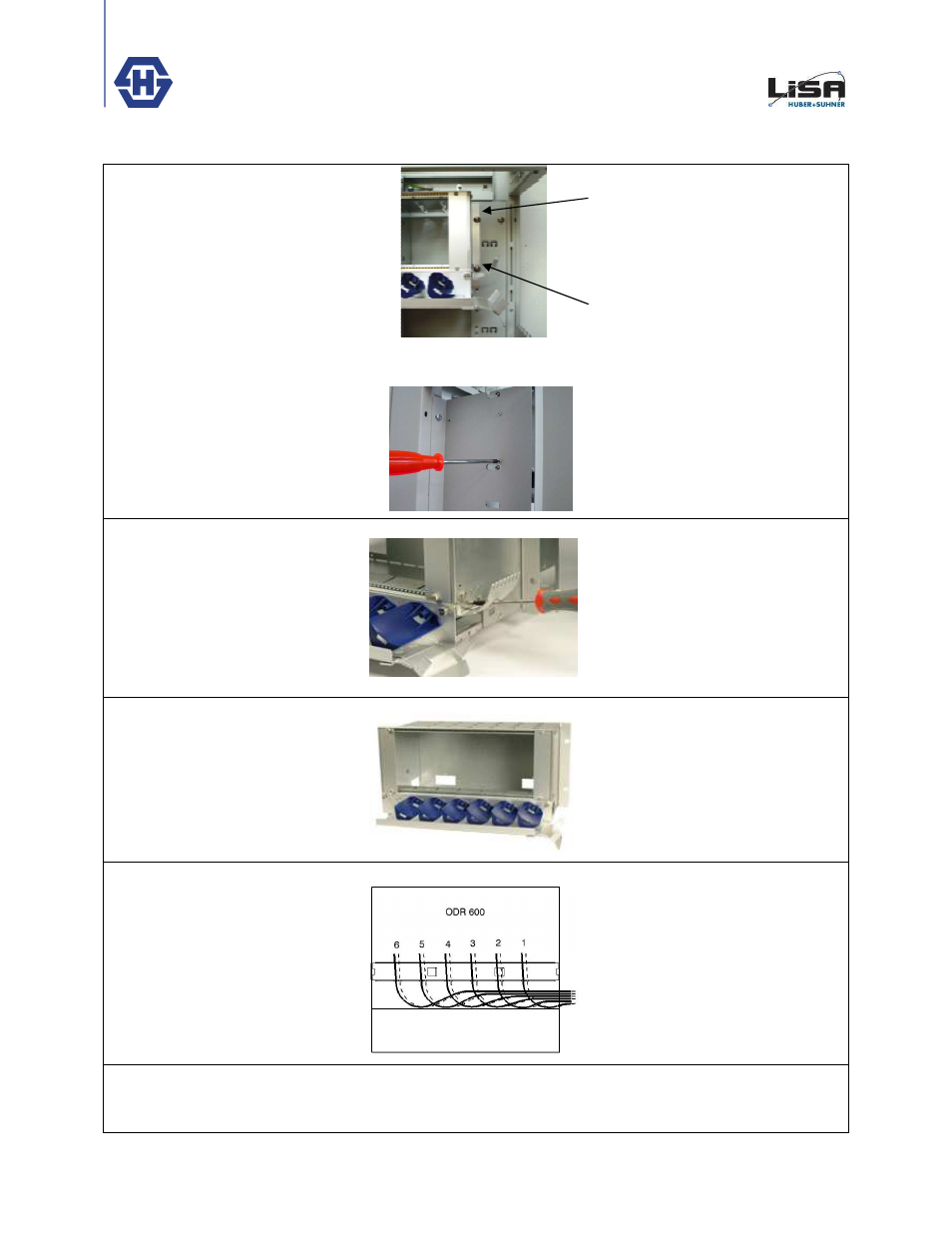

For use in ODR 600:
Mount the subrack at the required
position with the supplied M6
screws.
For use in NGR 6:
Mount the subrack at the required
position with the supplied M5
screws.
Bei Gebrauch im ODR 600:
Den Baugruppenträger mit Hilfe des
Befestigungswinkels und zwei M6
Schrauben an der gewünschten
Position montieren.
Bei Gebrauch im NGR 6:
Den Baugruppenträger mit Hilfe des
Befestigungswinkels und zwei M5
Schrauben an der gewünschten
Position montieren.
Pull out the Patchcord management
of the ODR 600F or the NGR 6 and
fix the subrack on the left hand side
with the supplied M4 screws.
Das Patchcordmanagement des
ODR 600F oder des NGR 6
herausziehen und den
Baugruppenträger an der linken Seite
mit den mitgelieferten M4 Schrauben
fixieren.
Fix the cable entry on the right front
side with the supplied screws.
The cable entry can be mounted
upwards or downwards. Mount it in
the direction where the cables enter
the rack.
Die Kabeleinführung an der rechten
vorderen Seite mit der mitgelieferten
Schraube montieren. Diese kann für
Kabel von oben oder unten
kommend montiert werden.
For use in ODR 600:
Fit the mounting angles reversed to
the middle of the subrack.
Bei Gebrauch im ODR 600:
Die Befestigungswinkel umgekehrt
an der mittleren Position montieren.
4. Assembly of loose tubes:
Insert the conduits for 1-6 according
to the sketch.
If you are using two conduits per
Module, the length of the protection
conduit has to be reduced from 1650
to 800mm.
4. Montage der Schutzrohre:
Anordnung der Schutzrohre auf 1-6,
wie im Bild dargestellt.
Bei der Nutzung von 2
Schutzschläuchen pro Modul, muss
die Schutzrohrlänge von 1650 auf
800mm reduziert werden.
