INBETRIEBNAHME
HYPERTHERM PMX600 Betriebsanleitung
3-7
9/22/99

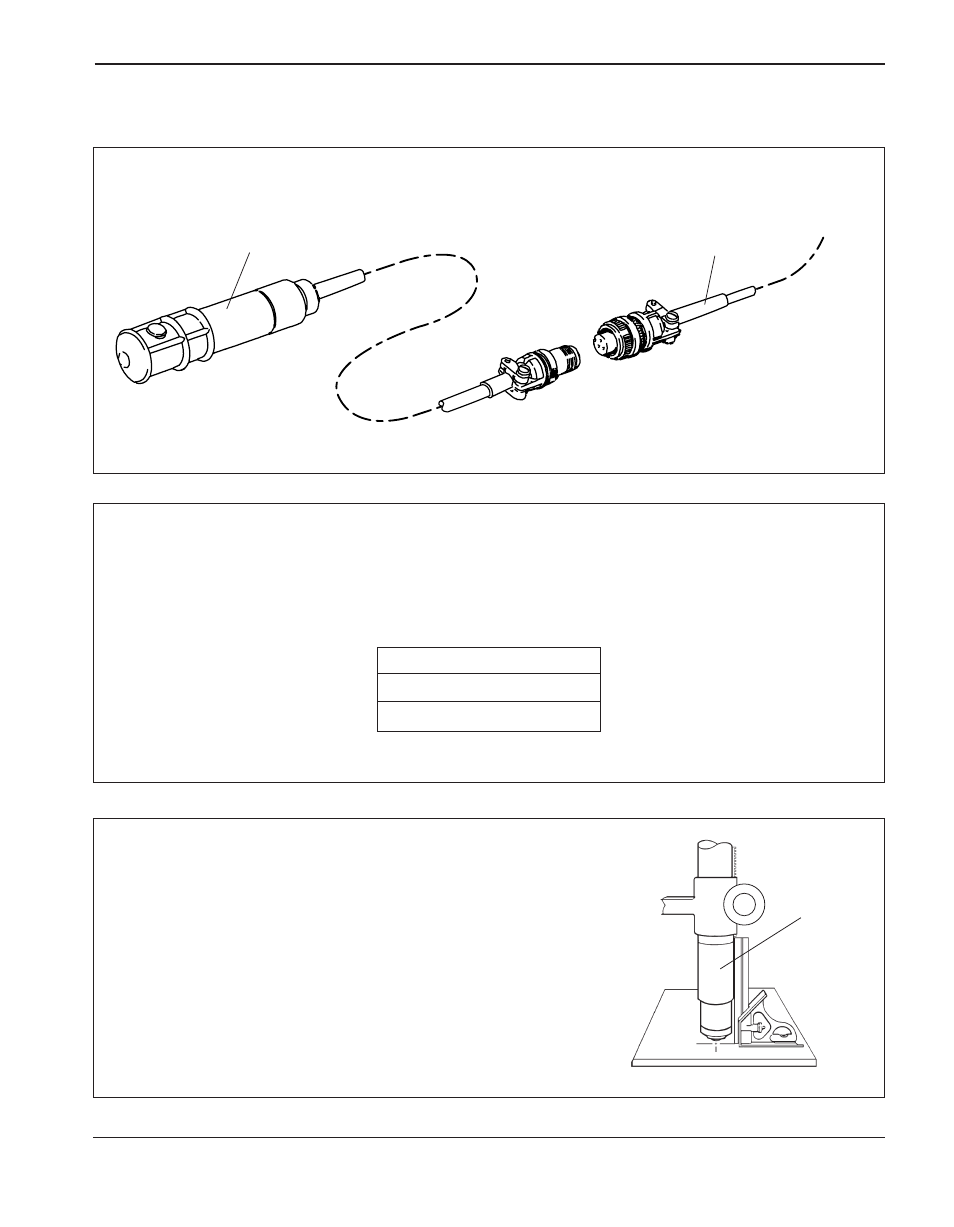

Anschluß der EIN/AUS Fernbedienung für den PAC123M
Anschlußdaten der EIN/AUS Fernbedienung für den Brenner PAC123M
Das Schlauchpaket für den Brenner PAC123M wird mit einem kurzen Kabel zum Anschließen der
Fernbedienung geliefert. Wenn eine andere Betriebsschalterkonfiguration verwendet werden soll,
muß die folgende Verdrahtung an der 3-Pol-Steckverbindung am kurzen Kabel beachtet werden:
Ausrichten des Brenners PAC123M
Den Maschinenbrenner für einen vertikalen Schnitt senkrecht zum
Werkstück befestigen. Den Brenner mit einem Winkel auf 0° und 90°
ausrichten.
INBETRIEBNAHME DES MASCHINENBRENNERS PAC123M
Buchse A
Weißer Draht
Buchse B
Frei
Buchse C
Schwarzer Draht
Brenner
0°
90°
