4.3 Zusammenbau
Der Zusammenbau des Ofens ist sehr einfach und in wenigen Schritten erledigt. Bevor Sie mit dem Zusammenbau begin-
nen, prüfen Sie, ob die angegebene Spannung des Typenschildes (32) mit der vorhandenen Netzspannung übereinstimmt.
Ist dies nicht der Fall, darf das Gerät nicht angeschlossen werden!

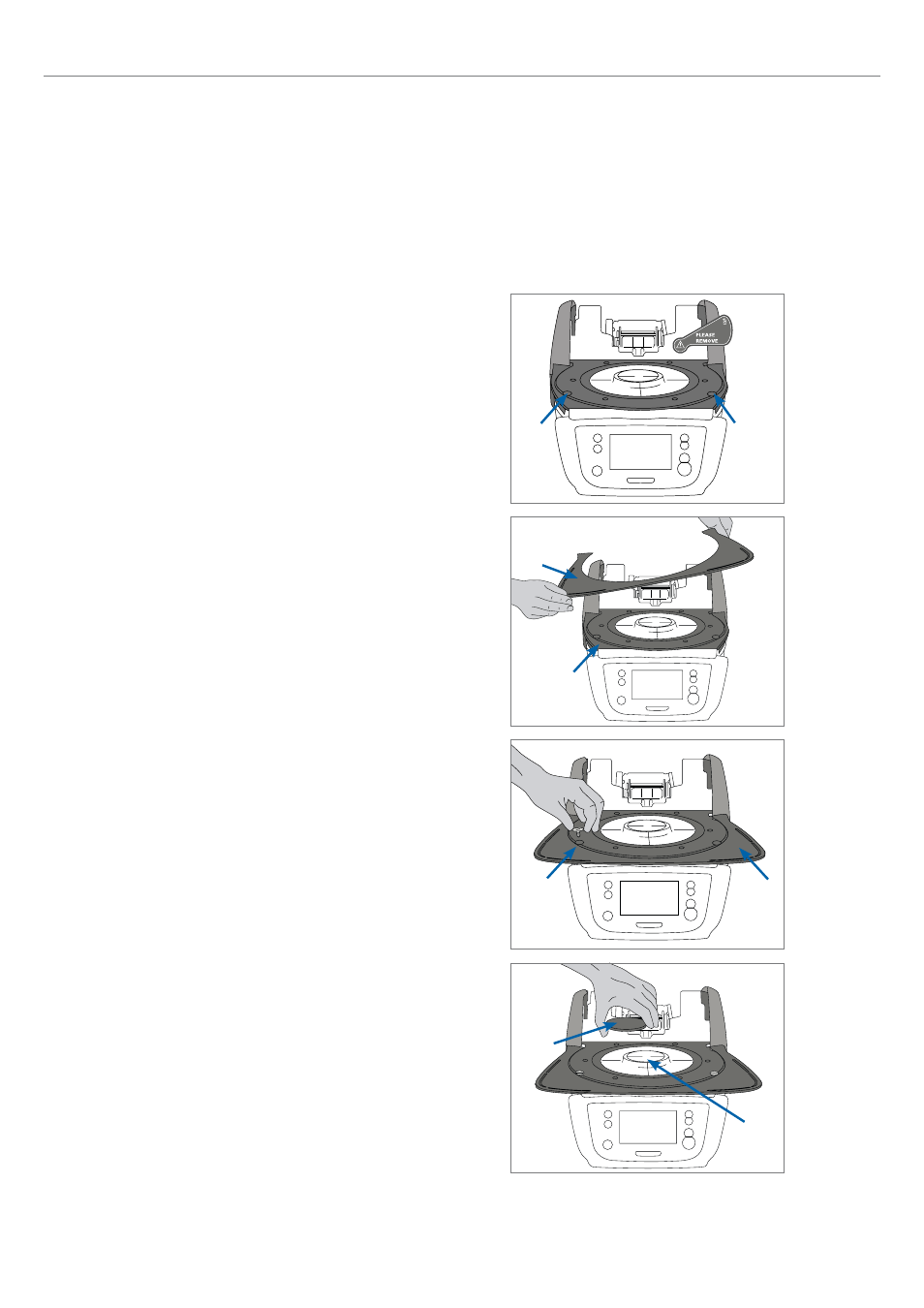

Schritt 1:
Montage der Brenngut-Ablageplatte (2)
Entfernen Sie die zwei Befestigungsschrauben für die Brenngut-
ablageplatte und den Transportschutz der Infrarotkamera.
Sichern Sie nun die Brenngut-Ablageplatte mit den zwei Befesti-
gungsschrauben (1).
Schritt 2:
Aufnahmeplatte auflegen
Legen Sie die Aufnahmeplatte (22) auf die Aufnahme (23). Bei kor-
rektem Einsetzen zentriert sich die Unterseite der Aufnahmeplatte
automatisch.
2
24
1
1
4. Installation und erste Inbetriebnahme
Legen Sie nun die Brenngut-Ablageplatte (2) auf die Rahmenplatte
(24). Achten Sie dabei, dass die Brenngut-Ablageplatte korrekt auf
der Rahmenplatte aufliegt.
