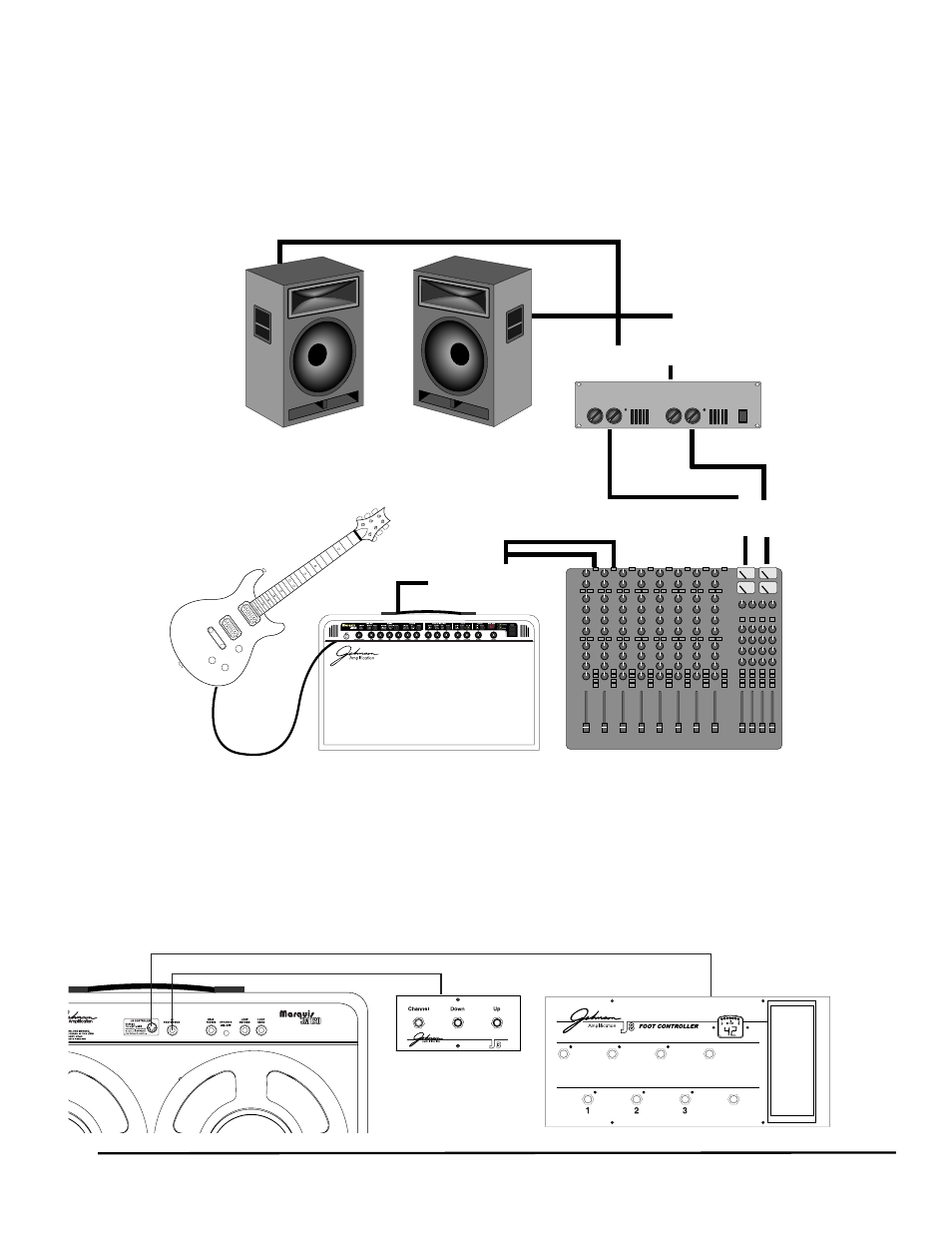

Direkt Ausgang
Die JM60/JM120 Kopfhörerausgänge bieten Lautsprecher kompensierte Stereo Direkt Ausgänge, die das Anschließen an eine
Aufnahmekonsole oder Beschallungsanlage ermöglicht. Diese Konfiguration erlaubt Ihnen den Ton an das Mischpult zu übertragen, ohne
das Mikrofon zu verwenden. Für die Zuweisung des Stereo-Direkt-Ausgangs-Signal brauchen Sie ein Stereo Y Kabel mit einem symm.
male(männlich) 6,35 mm Anschlußstecker. Schließen Sie den Male Anschlußstecker an die Kopfhörer Klinkenbuchse des JM60/JM120.
Dann schließen Sie jedes Ende des Y Kabels an einen individuellen Kanal des Mischpults. Entweder Sie verwenden den Lautsprecher weiter
oder Sie desaktivieren ihn mit dem Speaker on/off Schalter auf der Rückseite des Verstärkers.

Fußpedal-Anschlüsse
Der Marquis JM60/JM120 bietet zwei Fußpedaloptionen, das J3 und/oder das J8. Auf der Rückseite befindet sich eine Single 6,35 mm
Klinkenbuchse, um das fakultative J3 Fußpedal anzuschließen. Weiters finden Sie eine Single 5 Stife DIN Klinkenbuchse, für das fakultative J8
Fußpedal. Um sie anzuschließen, leiten Sie einfach das mit den Fußpedalen mitgelieferte Kabel vom Single Ausgang der Fußregler zu den
korrespondierenden Klinkenbuchsen des JM60/JM120. Beide Fußregler bieten verschiedene Optionen, die wir zu späterem Zeitpunkt in
diesem Handbuch erläutern werden.

Achtung: Schließen Sie ausschließlich J3 oder J8 Fußpedale an. Andererseits können Schäden entstehen.

Mod /

Pitch

Delay

Reverb

Bank Up

(Hold) Tuner

Bank Down

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

10

9

8

7

6 5

4
3
2

1

Stereo "Y" Kabel

nach Kopfhörer Out

Stereo
Ausgänge

End -
verstärker
Eingänge

Endverstärkerausgänge

8

Teil 2- Einsatz des Marquis JM60/JM120
