Ungünstige Einbaubedingungen erschweren den Funkempfang. Bei metallischen
Unterverteilungen etc. externe Antenne anschließen und außerhalb der Verteilung
positionieren.
i
Den eNet Server nicht an einen REG-Funkempfänger anschließen.
Anschlussbelegung
Beschriftung / Farbe
Anschluss
DC–, GY / dunkelgrau
Spannungsversorgung, –
DC+, RD / rot
Spannungsversorgung, +
BUS–, WH / weiß
Datenleitung, –
BUS+, YE / gelb
Datenleitung, +
Spannungsversorgung anschließen
i
Für den mobilen Einsatz des eNet-Servers muss das Steckernetzteil (Lieferumfang)
verwendet werden.
i
Die Sekundärleitung des Steckernetzteils führt SELV-Potential und ist nur einfach isoliert.
Bei Verwendung des Steckernetzteils in Unterverteilungen auf sichere Trennung zu
anderen Spannungen achten, z. B. durch Abschottung.

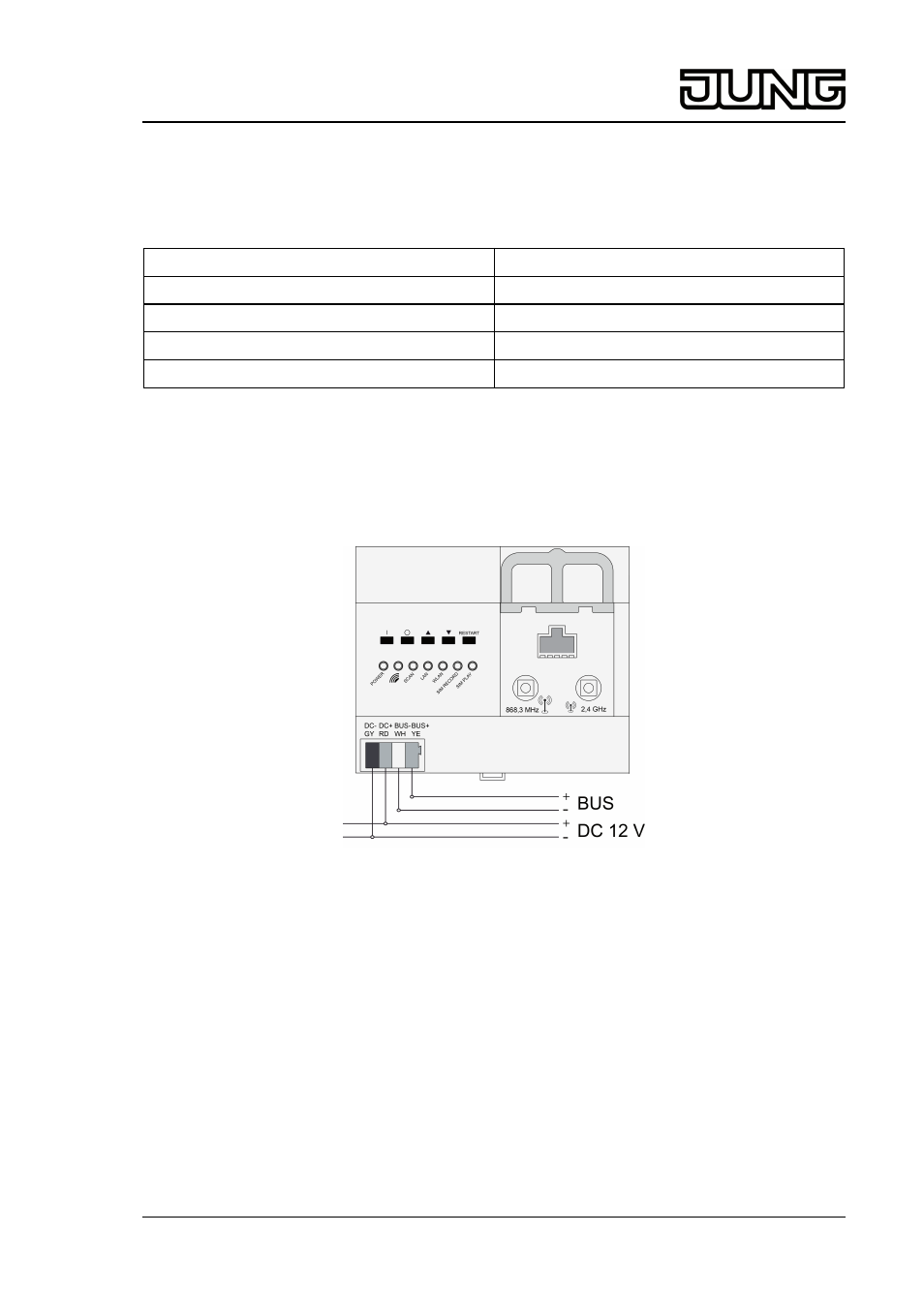

Bild 4: Anschluss der Spannungsversorgung REG
o
Spannungsversorgung an den Anschluss (4) des eNet-Servers anschließen.
o
Spannung einschalten.
Der eNet-Server wird gestartet.
Externe Antennen anschließen
Um die Funkreichweite der WLAN-Verbindung zu verbessern, kann eine externe WLAN-
Antenne angeschlossen werden. Für die Verbesserung der Funkreichweite zwischen eNet-
Server und Geräte der Installation, kann eine eNet-Antenne angeschlossen werden.
o
Schieber (1) durch Zug am Bügelende nach vorne entriegeln. Schieber herausziehen.
o
Antenne außerhalb des Verteilers platzieren und Antennenleitung in den Verteiler
hineinführen.
i
Die Antennenleitungen führen SELV-Potential und sind nur einfach isoliert. Auf sichere
Trennung zu anderen Spannungen achten, z. B. durch Abschottung.
o
Antennenstecker in die Buchse (5) für die eNet-Antenne oder Buchse (7) für die WLAN-
Antenne stecken.
