Busleitung anschließen

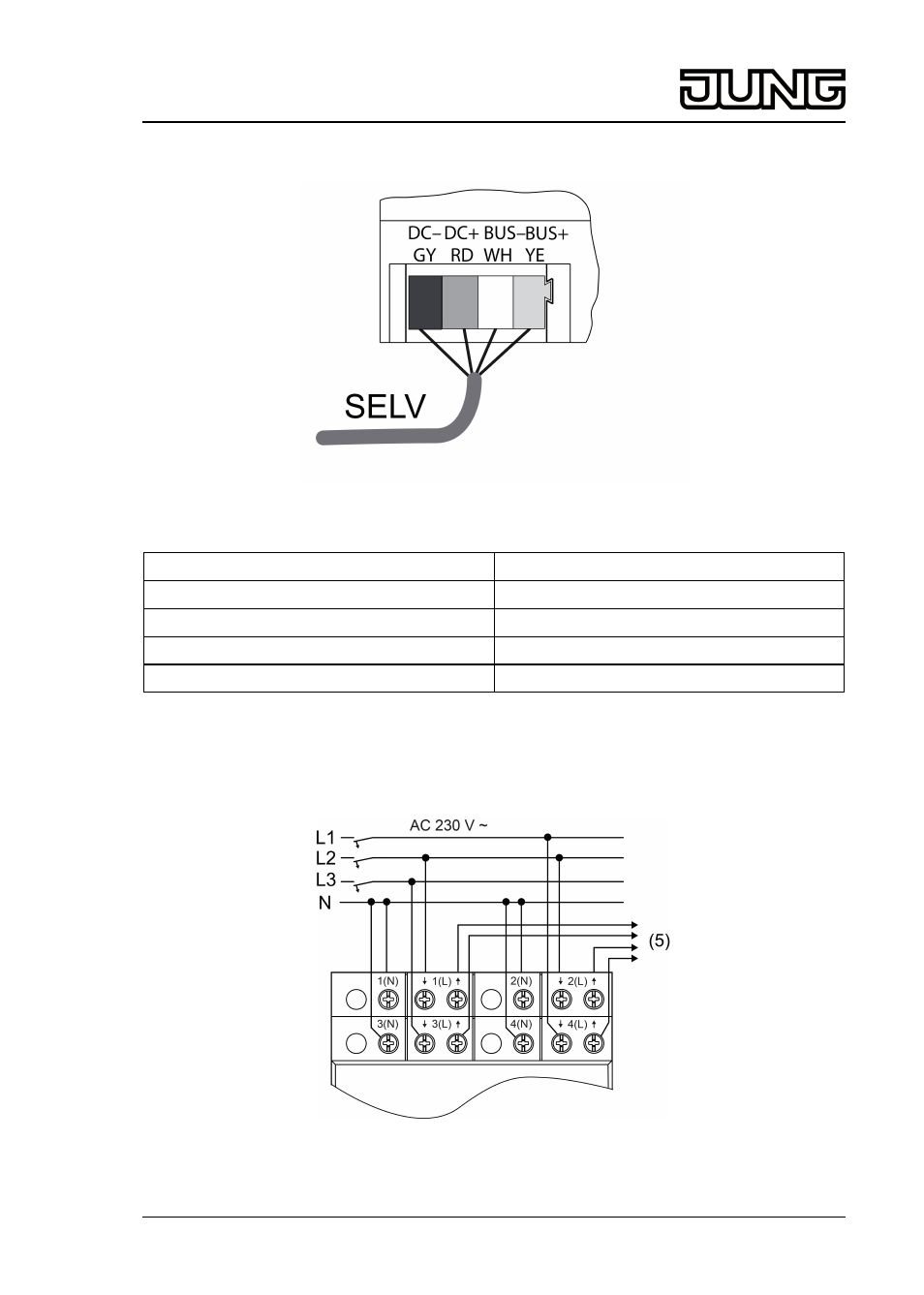

Bild 2: Anschlussplan Busleitung
Beschriftung / Farbe
Anschluss
DC– / GY dunkelgrau
Spannungsversorgung –
DC+ / RD rot
Spannungsversorgung +
Bus– / WH weiß
Datenleitung –
Bus+ / YE gelb
Datenleitung +
Als Busleitung z. B. J-Y(St)Y 2x2x0,8 verwenden.
o
Gerät mit Busleitung (Bild 2) an Empfangsmodul REG und Spannungsversorgung
anschließen (siehe Anleitungen Empfangsmodul REG und Spannungsversorgung).
Zu überwachende Lastleitungen anschließen
Bild 3: Anschlussbeispiel Energiesensor
(5) Zu den überwachten Verbrauchern
3/8
82582003
J:0082582003
02.04.2014
eNet
Funk-Energiesensor 4-kanalig REG
