Seite 3
Anschlussbelegung Busleitung
Beschriftung / Farbe
Anschluss
DC– / GY dunkelgrau
Spannungsversorgung, –
DC+ / RD rot
Spannungsversorgung, +
BUS– / WH weiß
Datenleitung, –
BUS+ / YE gelb
Datenleitung, +

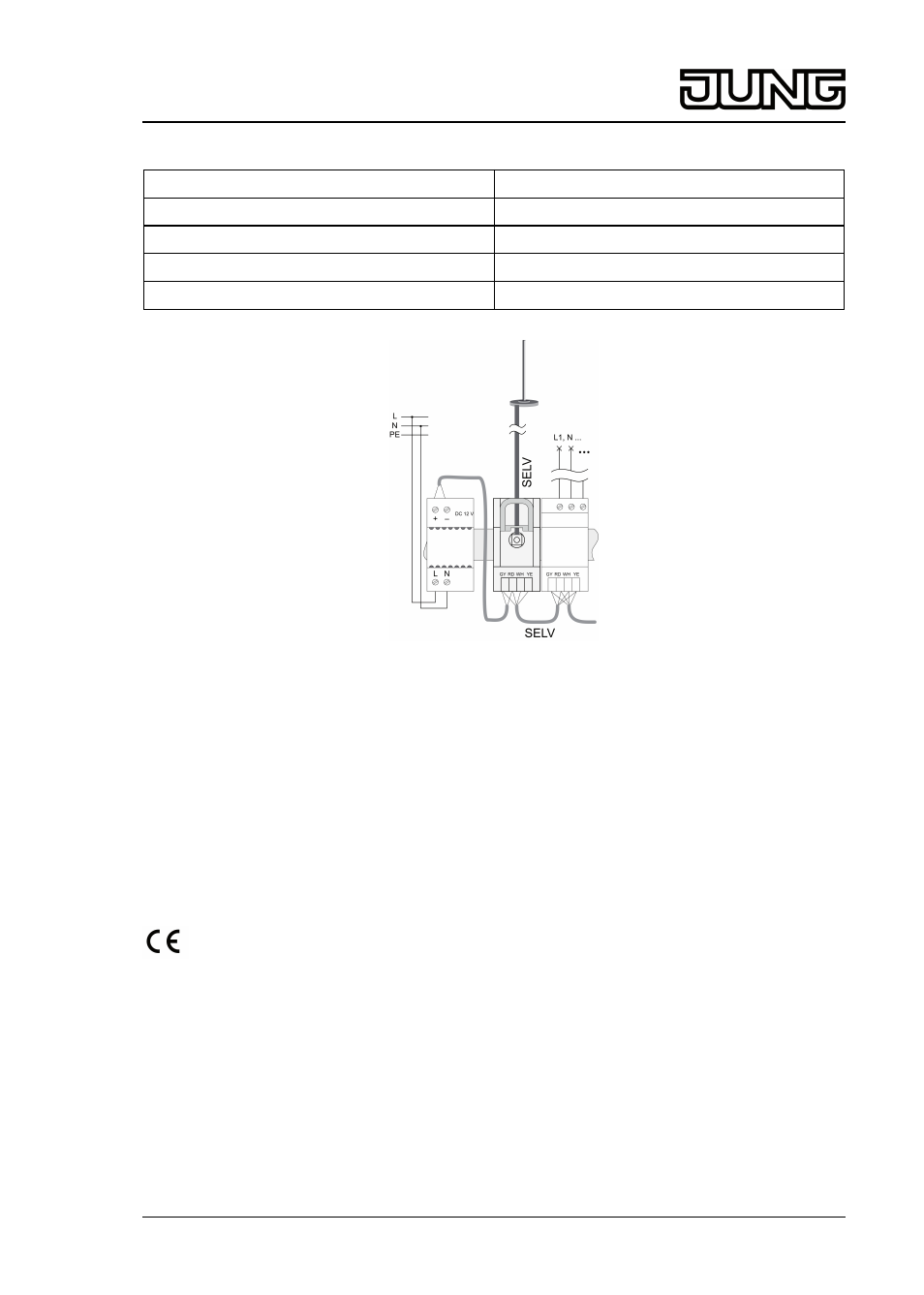

Bild 3: Anschlussbeispiel mit Spannungsversorgung und REG-Modul
Externe Antenne anschließen
o
Schieber (1) entriegeln durch Zug am Bügelende nach vorne. Schieber herausziehen.
o
Antenne außerhalb des Verteilers plazieren und Antennenleitung in den Verteiler
hineinführen. Auf sichere Trennung zu anderen Spannungen achten.
o
Antennenstecker in die Buchse (2) stecken.
o
Schieber (1) wieder einsetzen, bis er merkbar einrastet.
i
Der Schieber fixiert die Antennenleitung und stellt sicher, dass die maximale Einbauhöhe
im Verteiler eingehalten wird.
5 Anhang
Das Symbol bestätigt die Konformität des Produktes mit den einschlägigen
Richtlinien.
5.1 Technische Daten
Nennspannung
DC 12 V SELV
Stromaufnahme
typ. 15 mA
Umgebungstemperatur
-5 ... +45 °C
Schutzklasse
III
Einbaubreite
36 mm / 2 TE
REG-Kanäle
Anzahl
max. 32
Busanschluss
Anschluss Bus
Anschlussklemme
Leitungslänge
max. 3 m
Leitungstyp
J-Y(St)Y 2×2×0,8mm
3/4
82580613
J:0082580613
20.02.2014
eNet
Funkkopf REG
