5 informationen für elektrofachkräfte, 1 montage und elektrischer anschluss – JUNG FMHSD24 Benutzerhandbuch
Seite 10
o
"Einstellungen" wählen und OK drücken.
o
"Display" wählen und OK drücken.
o
"Helligkeit" wählen.
o
Displayhelligkeit erhöhen: Taste ~ drücken.
o
Displayhelligkeit vermindern: Taste } drücken.
o
Zurückkehren zum Hauptmenü: Linke Menütaste "Zurück" ca. 1 Sekunde drücken.
Nachleuchtdauer einstellen
Die Nachleuchtdauer bestimmt die Zeit, nach der die Anzeige in den Energiesparmodus geht
und ausschaltet. Nach der Hälfte der eingestellten Zeit schaltet die Hintergrundbeleuchtung
aus.
o
Hauptmenü öffnen.
o
"Programmieren" wählen und OK drücken.
o
"Einstellungen" wählen und OK drücken.
o
"Display" wählen und OK drücken.
o
"Nachleuchtdauer" wählen.
o
Nachleuchtdauer verlängern: Taste ~ drücken.
o
Nachleuchtdauer verkürzen: Taste } drücken.
o
Zurückkehren zum Hauptmenü: Linke Menütaste "Zurück" ca. 1 Sekunde drücken.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
Ladeschale montieren

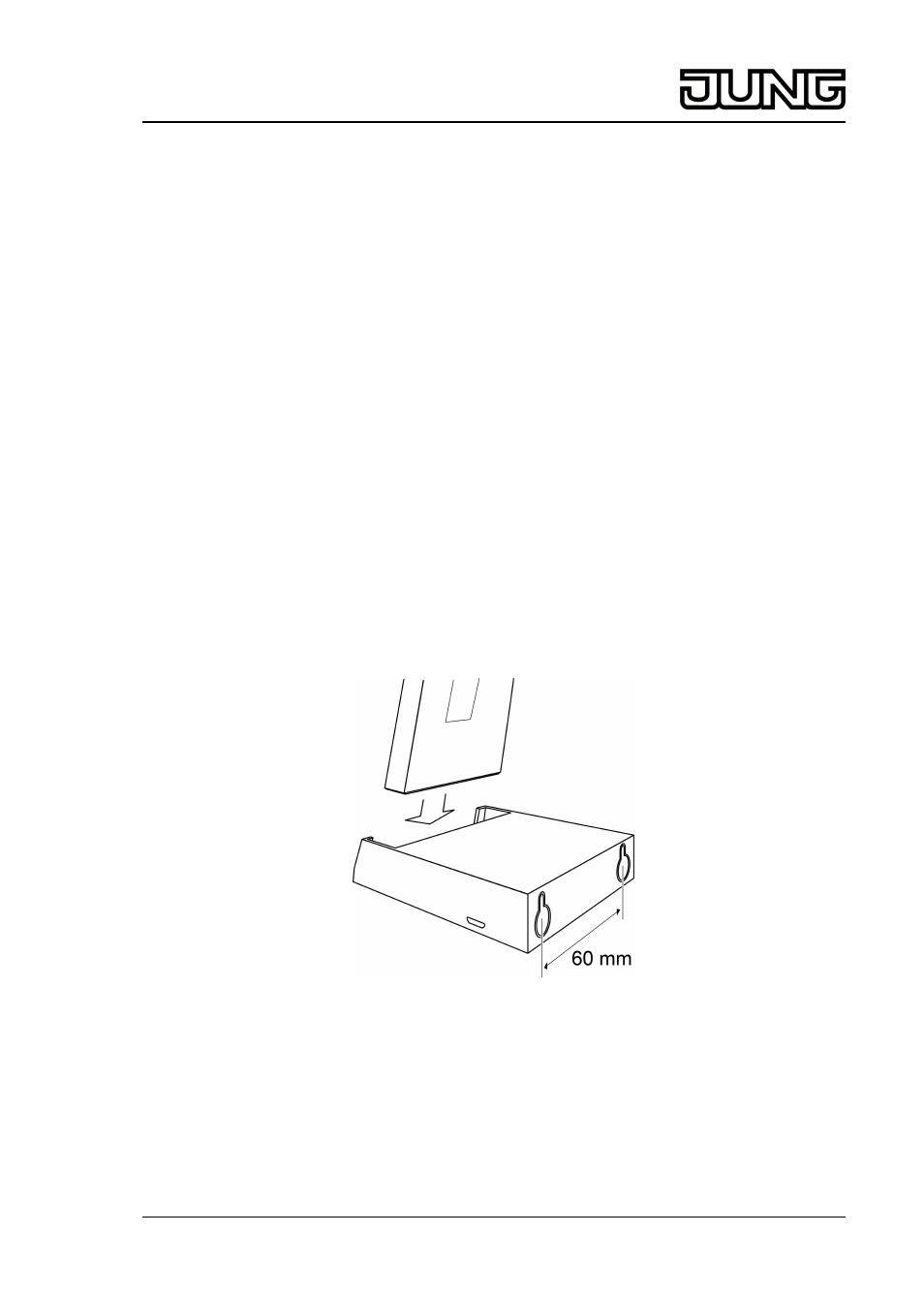

Bild 3: Ladeschale für Handsender – Ansicht von hinten
Mit der optionalen Ladeschale (Zubehör) bekommt der Handsender seinen festen Platz.
Die Ladeschale kann auf einer ebenen Fläche als Tischgerät oder auch an der Wand montiert
betrieben werden.
Zur Montage an der Wand Schrauben mit Schraubkopf < 8 mm verwenden, z. B. 3,0×30.
Schraubenabstand 60 mm.
Geeigneten Montageort nahe an einer Steckdose oder an einem Unterputz-USB-Netzteil
auswählen.
o
Schrauben bis auf ca. 3 mm in der Wand versenken. Montagerasten nicht ausbrechen.
10/18
82582303
J:0082582303
13.03.2014
eNet
Funk-Handsender mit Display 24-kanalig
