JUNG 2060U Benutzerhandbuch
Seite 2

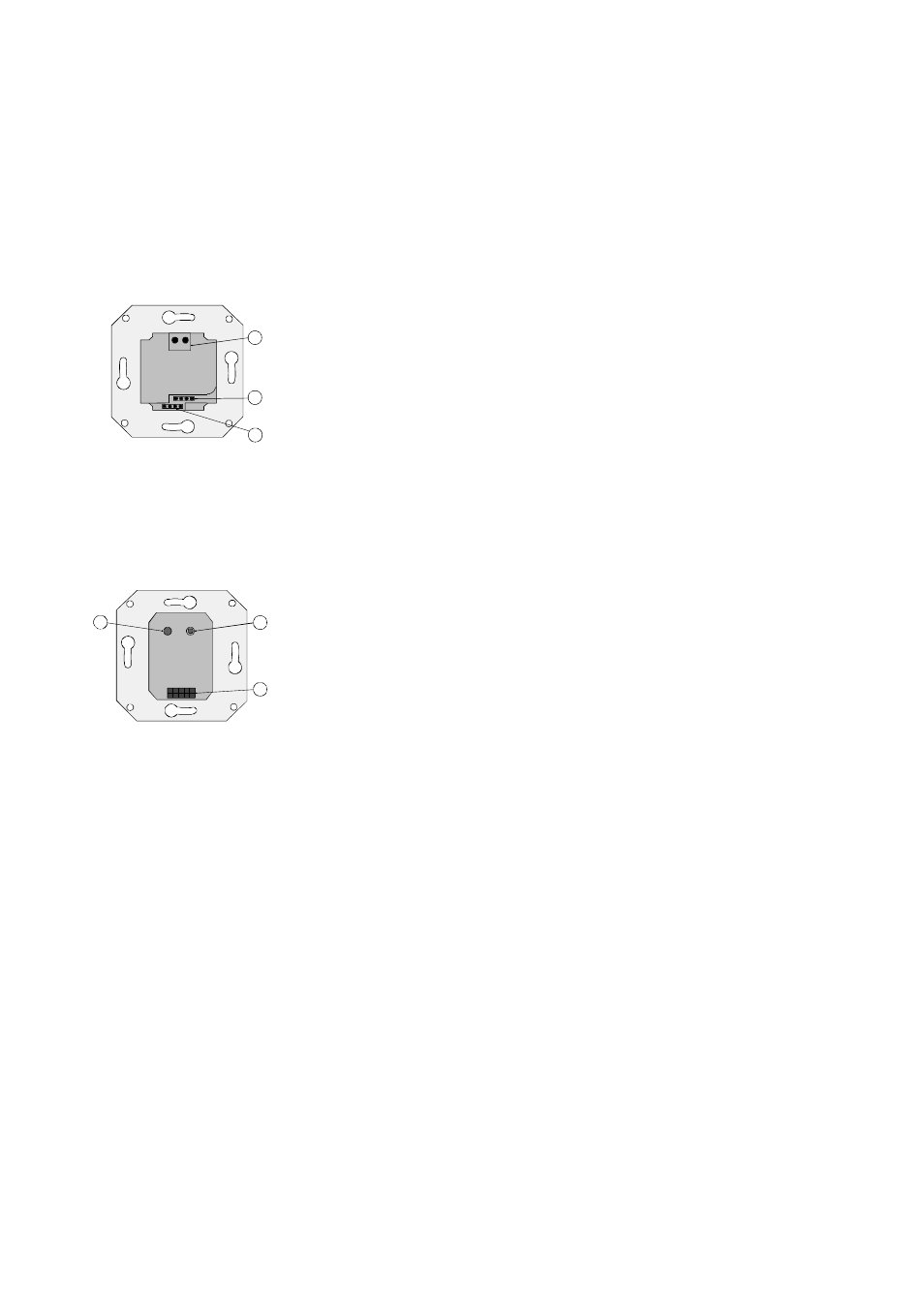

B
A
+ -
1
2
A
OBEN
TOP
E
D
C
Dieses Gerät ist ein Produkt des
instabus
EIB-Systems und entspricht den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch
instabus
Schulungen werden zum Verständnis
vorausgesetzt.
Anwendung
Das Busankopplermodul stellt die Verbindung zwischen dem
instabus
EIB und max. 2 Up-
Aktormodulen her. Wahlweise kann ein 2fach Tastsensor, ein 1fach Tastsensor oder eine
Blindabdeckung auf das Busankopplermodul aufgesteckt werden.
Funktion
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen, welche Software
geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software
selbst, sind der Produktdatenbank des Herstellers zu entnehmen.
Gefahrenhinweise:
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
230 V-Leitungen z.B. für die Versorgung von Up-Aktormodulen dürfen nicht durch die
Up-Dose des Busankopplermoduls geführt werden.
Montage
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Installationsreihenfolge
1.
Zugehörige Up-Aktormodule gemäß separatem Installationshinweis installieren.
2.
Verbindungsstecker der Aktormodule in Buchsen (A) des
Busankopplermoduls
einstecken (siehe Bild).
3.
instabus
-Anschlußklemme in Buchse (B) des Busankopplermoduls einstecken.
4.
Busankopplermodul in Up-Dose einsetzen und verschrauben. (60mm tiefe Dose wird
empfohlen.) Einbaulage siehe Bild.
5.
Nach Vergabe der physikalischen Adresse (s. u.) wird eine Blindabdeckung, ein 1fach
oder ein 2fach Tastsensor auf das Busankopplermodul aufgesteckt. Die Kontaktierung
erfolgt dabei durch die Tastsensor-Schnittstelle (C).
Anmerkung: (C) ist eine abgewandelte Anwenderschnittstelle „AST“ und für andere
Applikationsmodule nicht verwendbar.
Vergabe der physikalischen Adresse
Zur Vergabe der physikalischen Adresse ist die Programmiertaste (D) des
Busankopplermoduls zu betätigen.
Die rote LED (E) leuchtet auf. Sie erlischt mit der Übernahme der physikalischen Adresse.
