Busleitung anschließen

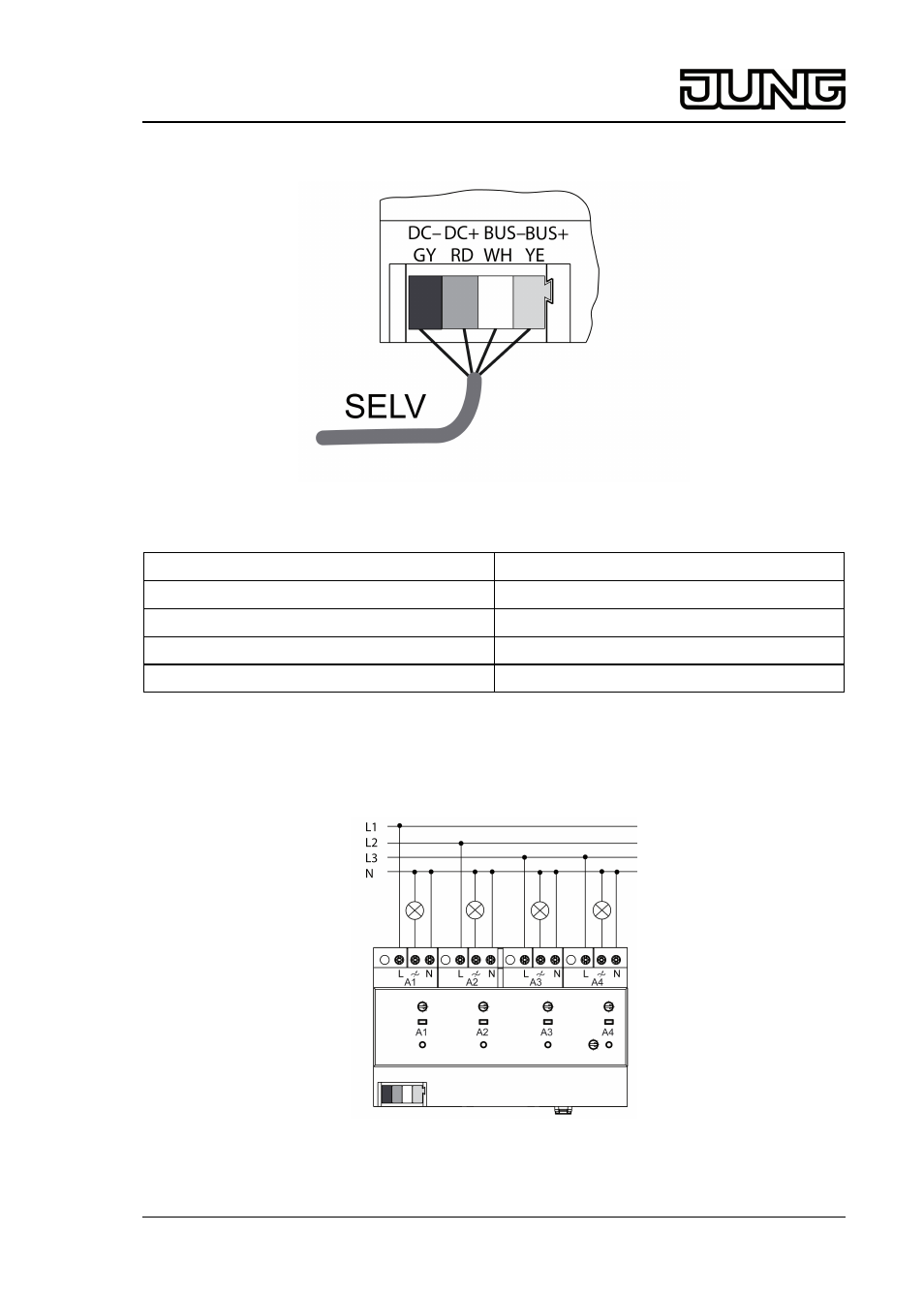

Bild 2: Anschlussplan Busleitung
Beschriftung / Farbe Anschluss
DC– / GY dunkelgrau Spannungsversorgung –
DC+ / RD rot Spannungsversorgung +
Bus– / WH weiß Datenleitung –
Bus+ / YE gelb Datenleitung +
Als Busleitung z. B. J-Y(St)Y 2x2x0,8 verwenden.
o
Gerät mit Busleitung (Bild 2) an Empfangsmodul REG und Spannungsversorgung
anschließen (siehe Anleitungen Empfangsmodul REG und Spannungsversorgung).
Lasten an Ausgänge anschließen
Bild 3: Anschlussbeispiel Ausgänge
o Schalter Mod. (5) auf Position 1 stellen.
4/18 82578613
J:0082578613 12.03.2014
eNet
Funk-Universaldimmer REG, 4-kanalig
