JUNG 2061.10U - Handbuch

Schaltaktor 4fach
Technische Daten
Nennspannung : 230 V AC
Leistungsaufnahme : ca. 1,5 W
Tastsensor-Schnittstelle (B) : für Betrieb eines 1fach Tastsensors geeignet. Sie ist
eine abgewandelte Anwender-Schnittstelle „AST“.
Anschluß
Tastsensor-Schnittstelle : 2 x 5 polige Buchsenleiste (B)
Busankopplermodul : 4kV-isolierte, ca. 30 cm lange Steuerleitung (A) mit
4pol. Steckbuchse
Netzanschluß : Schraubklemmen, für je maximal
2 x 1,5 mm² oder 1 x 2,5 mm²
Umgebungstemperatur : -5 °C bis +45 °C
Lagertemperatur : -40 °C bis +55 °C
Schutzart : IP 20
Einbaumaße : passend für
∅
60 mm Up-Dose
(60 mm tiefe Dose wird empfohlen)
Schaltaktormodul 1fach : 2300 W ohmsche Last
2300 W Glühlampen
2000 W HV-Halogenlampen
500 W NV-Halogenlampen mit induktivem Trafo
1500 W NV-Halogenlampen mit TRONIC-Trafo
1000 W Quecksilberdampf-Lamp.
1000 W Halogenmetalldampf-L.
900 W Leuchtstoffl. unkompens.
1500 W Leuchtstoffl. Duoschaltg.
320 W Leuchtstoffl. parallel-kompensiert

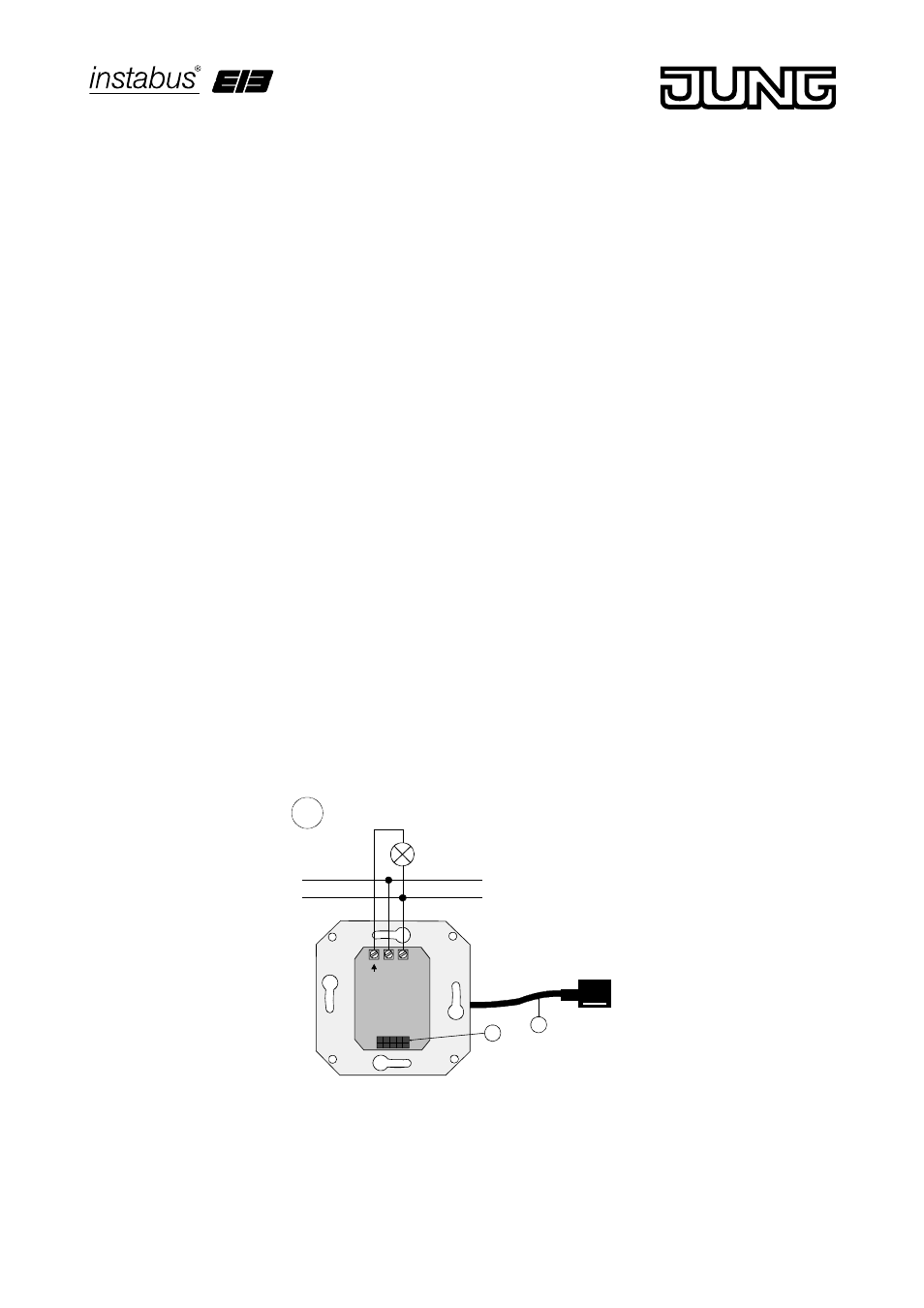

1
A
L
N
230 V AC
OBEN TOP
N L
B
Schaltaktormodul 1fach Up Art. Nr. 2061.10 U
Jalousieaktormodul 1fach Up Art. Nr. 2061 U
