JUNG 2063U Benutzerhandbuch
Seite 2
A
L
N
230 V AC
OBEN
TOP
N
L
~
B
Funktion
Das Dimmaktormodul Phasenabschnitt bzw. Phasenanschnitt wird von einem
Busankopplermodul angesteuert und ist in der Lage die in den technischen Daten
angegebenen Lasten anzusteuern.
Wahlweise kann ein 1fach Tastsensor oder eine Blindabdeckung auf das Dimmaktormodul
aufgesteckt werden. Dieser Tastsensor steuert das Dimmaktormodul an und erzeugt über das
Busankopplermodul entsprechende Telegramme auf dem
instabus
EIB.
Auch bei Busspannungsausfall oder fehlender Verbindung zum Busankopplermodul ist das
Dimmaktormodul mit dem aufgesteckten Tastsensor bedienbar (Autarker Betrieb).
Abschaltung bei Kurzschuß. Automatischer Wiederanlauf nach Kurzschlußbeseitigung
innerhalb von 1 Min.
Abschaltung bei thermischer Überlastung. Nach Abkühlung erfolgt automatisches
Wiedereinschalten. Erweiterung der Anschlußleistung mit bis zu 10 geeigneten
Leistungszusätzen möglich. Dabei Grundlast am Dimmaktormodul, Dimmprinzip und
technische Anschlußbedingungen (TAB) der EVUs beachten.
Rundsteuerimpulse der EVUs können sich bei niedriger Dimmstellung durch kurzzeitiges
Flackern bemerkbar machen.
Montage:
Es wird empfohlen, 60mm tiefe Up-Dosen zu verwenden.
Installationsreihenfolge:
1.

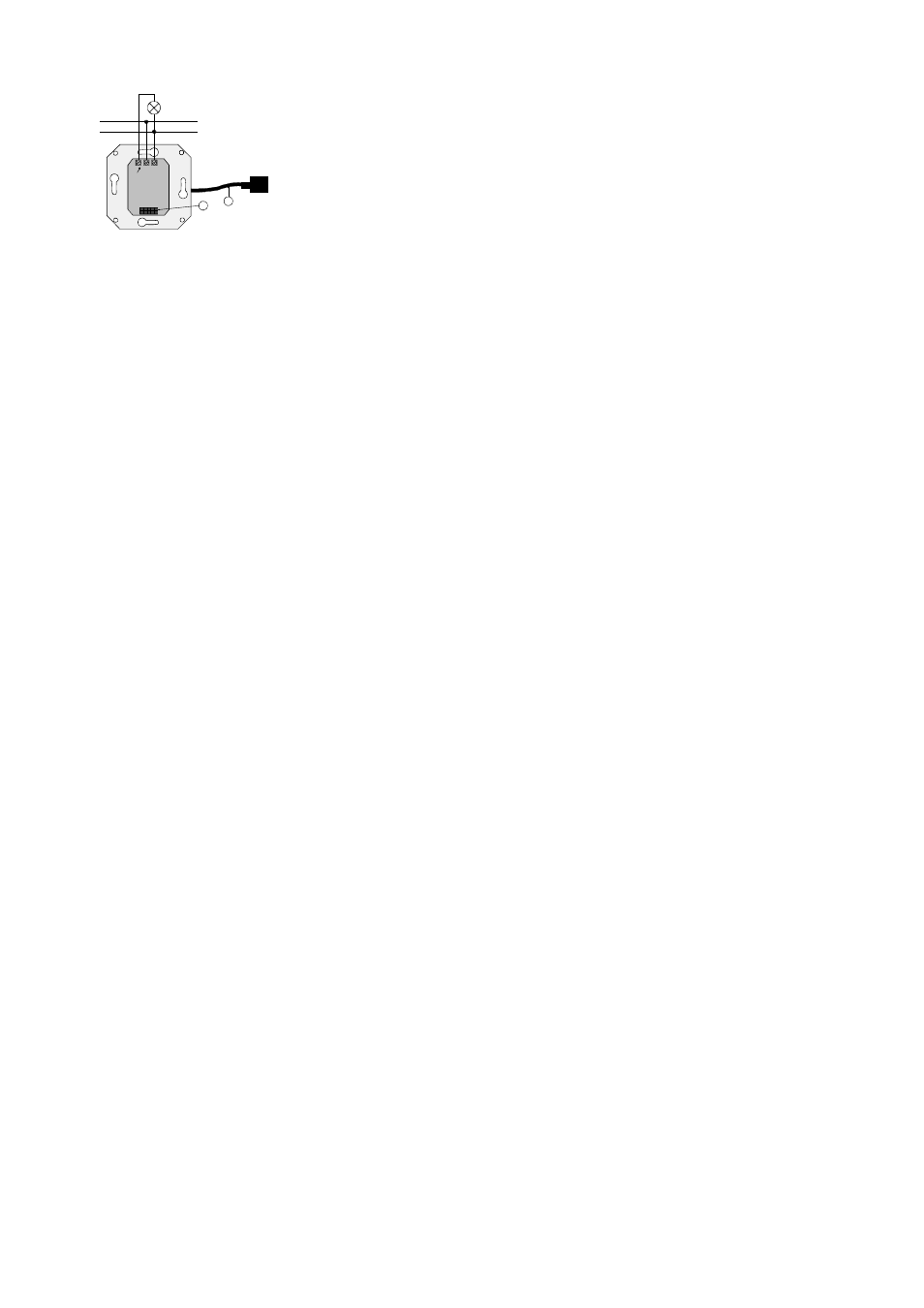

Steuerleitung (A) des Dimmaktormoduls (siehe Bild) in die Up-Dose einführen und bis zur
Up-Dose des Busankopplermoduls (Berker: BA-Moduls) in der Mehrfachkombination
durchziehen.
2.
Dimmaktormodul gemäß Bild anschließen.
3.
Dimmaktormodul mit der im Bild dargestellten Einbaulage in Up-Dose einsetzen und
verschrauben.
4.
Anschließen des zugehörigen Busankopplermoduls, siehe sep. Anleitung.
5.
Blindabdeckung oder 1fach Tastsensor auf das Dimmaktormodul aufstecken. Die
Kontaktierung erfolgt dabei durch die Tastsensorschnittstelle (B) (siehe Bild).
Anmerkung: Die Tastsensorschnittstelle (B) ist eine abgewandelte Anwenderschnittstelle
„AST“ und für andere Applikationsmodule nicht verwendbar.
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen. Nur die spezifizierten Lasten/ Lastarten anschließen.
Die 230 V-Leitungen für den Anschluß der Aktormodule dürfen nicht durch die Up-Dose eines
Busankopplermoduls geführt werden. Nicht zum Freischalten geeignet.
Technische Änderungen vorbehalten.
