JUNG FMUS2UP Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
Funk-Universalsender 2-kanalig
eNet
Funk-Universalsender 2-kanalig
Art.-Nr. :
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Keine Motoren parallel zum Sender schalten. Gerät kann beschädigt werden.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

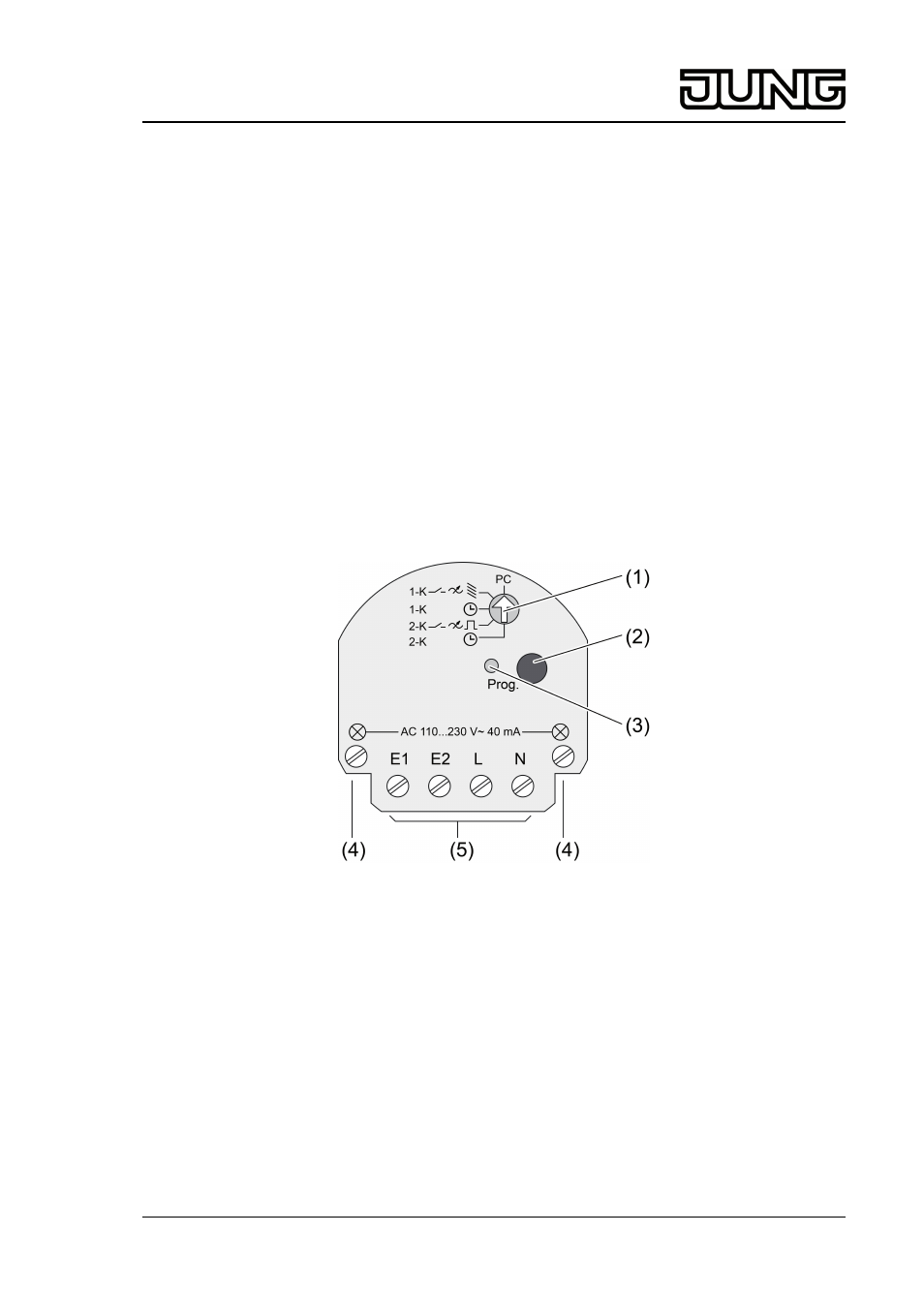

Bild 1: Frontansicht
(1) Betriebsartenschalter
(2) Taste Prog.
(3) Status-LED
(4) Anschluss Meldelampe
(5) Anschlussklemmen
E1, E2: Eingänge
L, N: Versorgungsspannung
3 Funktion
Systeminformation
Dieses Gerät ist Teil des eNet-Systems.
Durch das Sendeverhalten und die bidirektionale Datenübertragung wird eine hohe
Übertragungssicherheit bei einer Funkfrequenz von 868 MHz erreicht.
1/15
82580823
j0082580823
25.02.2015
