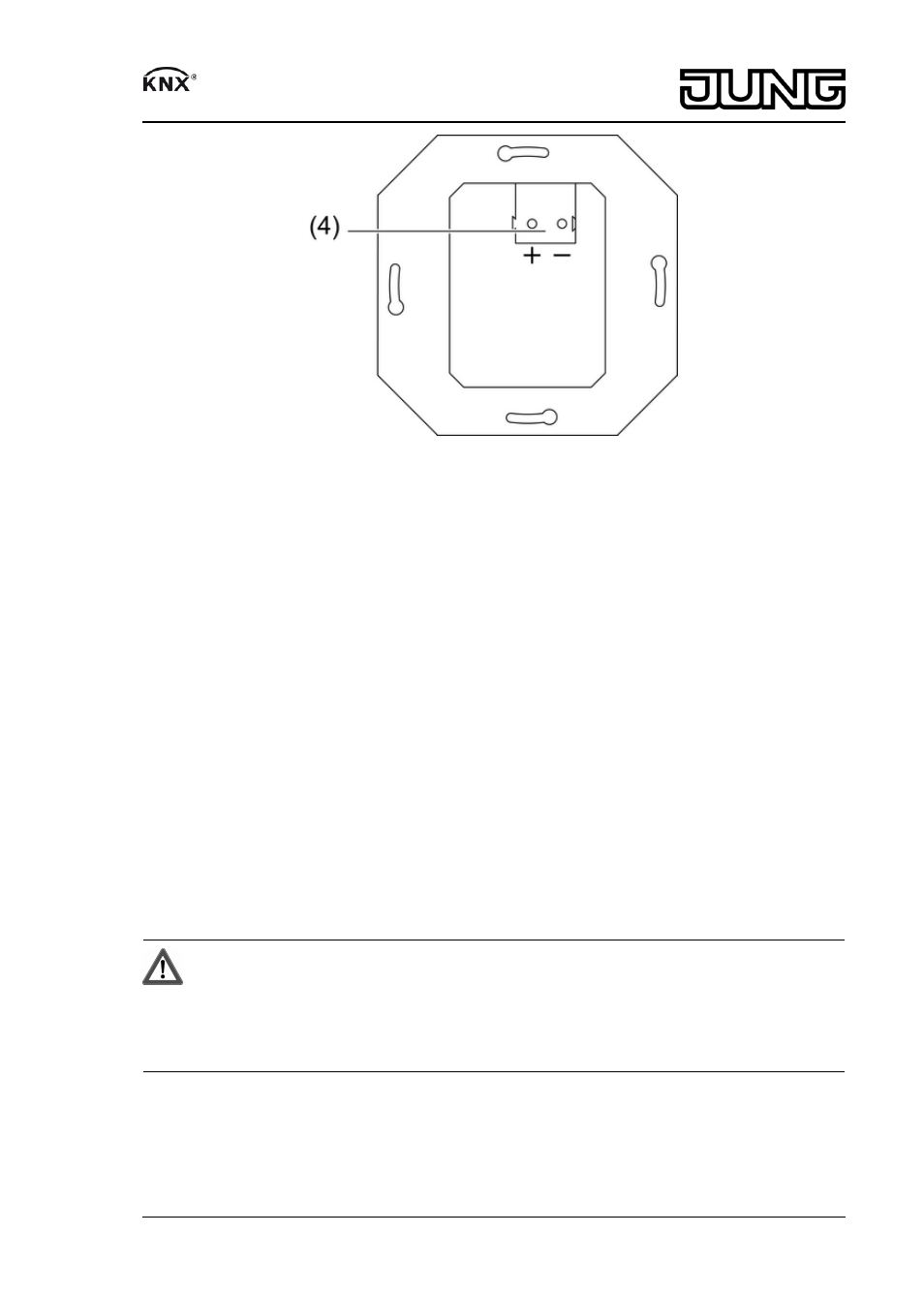

Bild 2: Busankoppler – Rückansicht
(1) Programmier-LED
(2) Programmier-Taste
(3) Anwendungsschnittstelle
(4) Busanschluss
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Ankoppeln von Unterputz-Anwendungsmodulen an KNX-Systeme
-
Montage in Gerätedose nach DIN 49073
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der
Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Gerät montieren und anschließen
Einbaulage beachten (Bild 1).
o Busleitung mit Anschlussklemme anschließen (4). Rot: +, schwarz: –.
o Gerät in Gerätedose montieren.
o Wenn kein Anwendungsmodul vorhanden: Blindabdeckung montieren.
2/4
82503023
J:0082503023
16.08.2010
Busankoppler
