KNX Tasterschnittstelle
Art.-Nr.:
2076-2T
2076-4T
3. Funktion
Die Tasterschnittstellen 2fach und 4fach verfügen über 2/4 unabhängige
Kanäle, die in Abhängigkeit der Parametrierung als Eingänge wirken oder
alternativ auch als Ausgänge (nur Kanäle 1 oder 2) arbeiten können. So
können die Tasterschnittstellen über ihre Eingänge potentialfrei bis zu 2/4
Taster-/ Schalterzustände bei gemeinsamen Bezugspotential einlesen
und dementsprechend Telegramme auf den instabus aussenden. Das
können Telegramme zum Schalten oder Dimmen, zur Jalousiesteuerung
oder Wertgeberanwendung (Dimmwertgeber, Lichtszenennebenstelle,
Temperatur- oder Helligkeitswertgeber) sein.
Weiterhin stehen Schaltzähler oder Impulszähler zur Verfügung (Version
2fach: 1 Zähler, Version 4fach: 2 Zähler).
Alternativ können die Kanäle 1 und 2 als voneinander unabhängige
Ausgänge bis zu 2 Leuchtdioden (LED) ansteuern. Zur Erhöhung des
Ausgangsstroms (vgl. technische Daten) können diese Kanäle bei
gleicher Parametrierung auch parallel geschaltet werden. Die Ausgänge
sind kurzschlussfest, überlastgeschützt und verpolungssicher.
4. Gefahrenhinweise
Der Anschluss von 230 V Signalen oder anderen externen
Spannungen an die Eingänge ist nicht zulässig!
Die Spannungspotenziale der Anschlussleitungen für die Kontakte
und LED sind von der Busspannung nicht galvanisch getrennt.
Schließen Sie daher ausschließlich potenzialfreie Taster / Schalter
an.
5. Installationshinweise
Zur Vermeidung von störenden EMV-Einstrahlungen sollten die
Leitungen der Eingänge (D) nicht parallel zu netzführenden Leitungen
oder Lastleitungen verlegt werden.

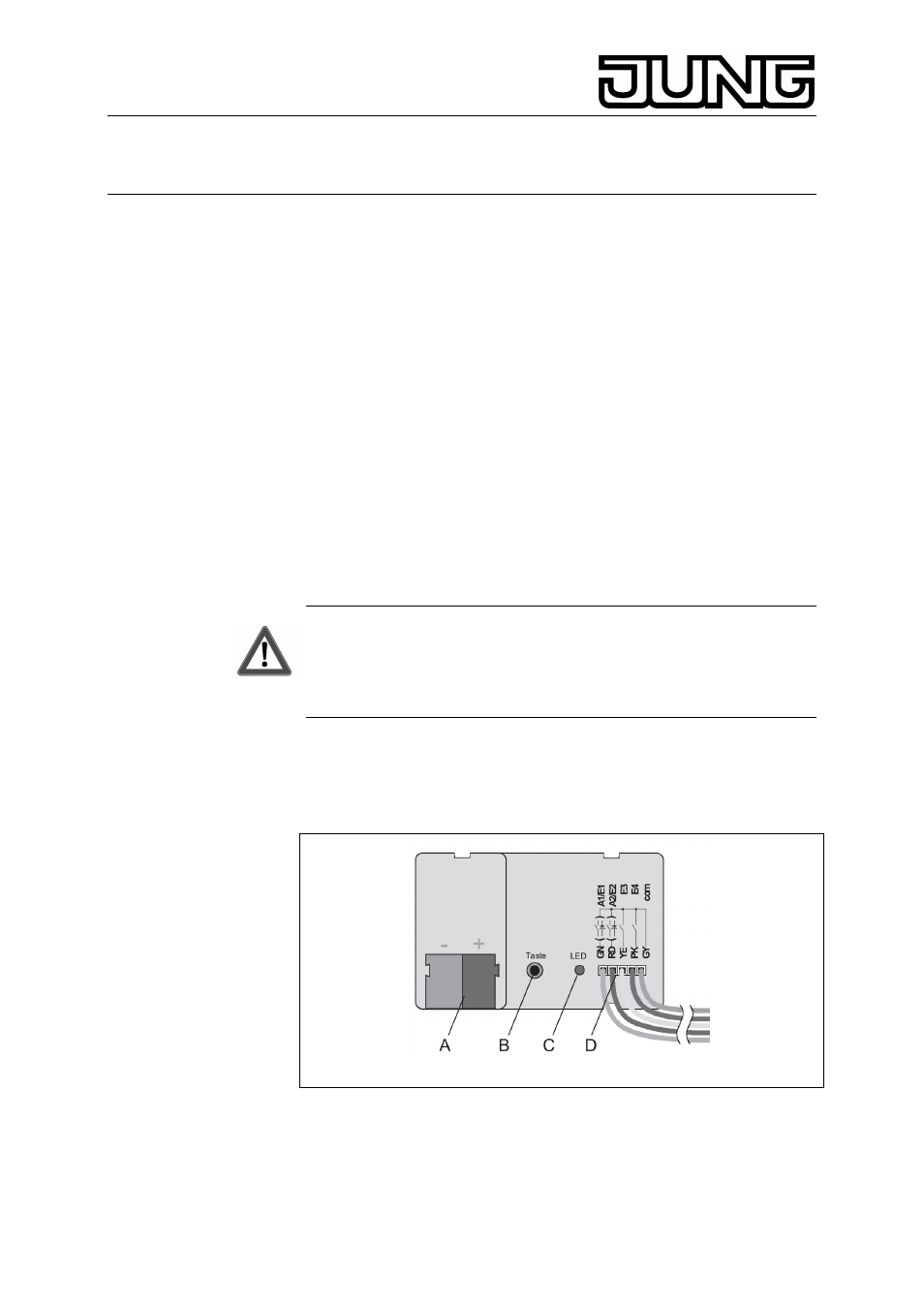

Bild 1
Bild 1:
Der Busanschluss erfolgt mit der Busanschlussklemme (A). Das
Programmieren der physikalischen Adresse erfolgt mit Hilfe der
Programmiertaste (B) und der Programmier-LED (C).
