KNX
Steuereinheit
Art.-Nr.:
2090EB
4. Anschluss

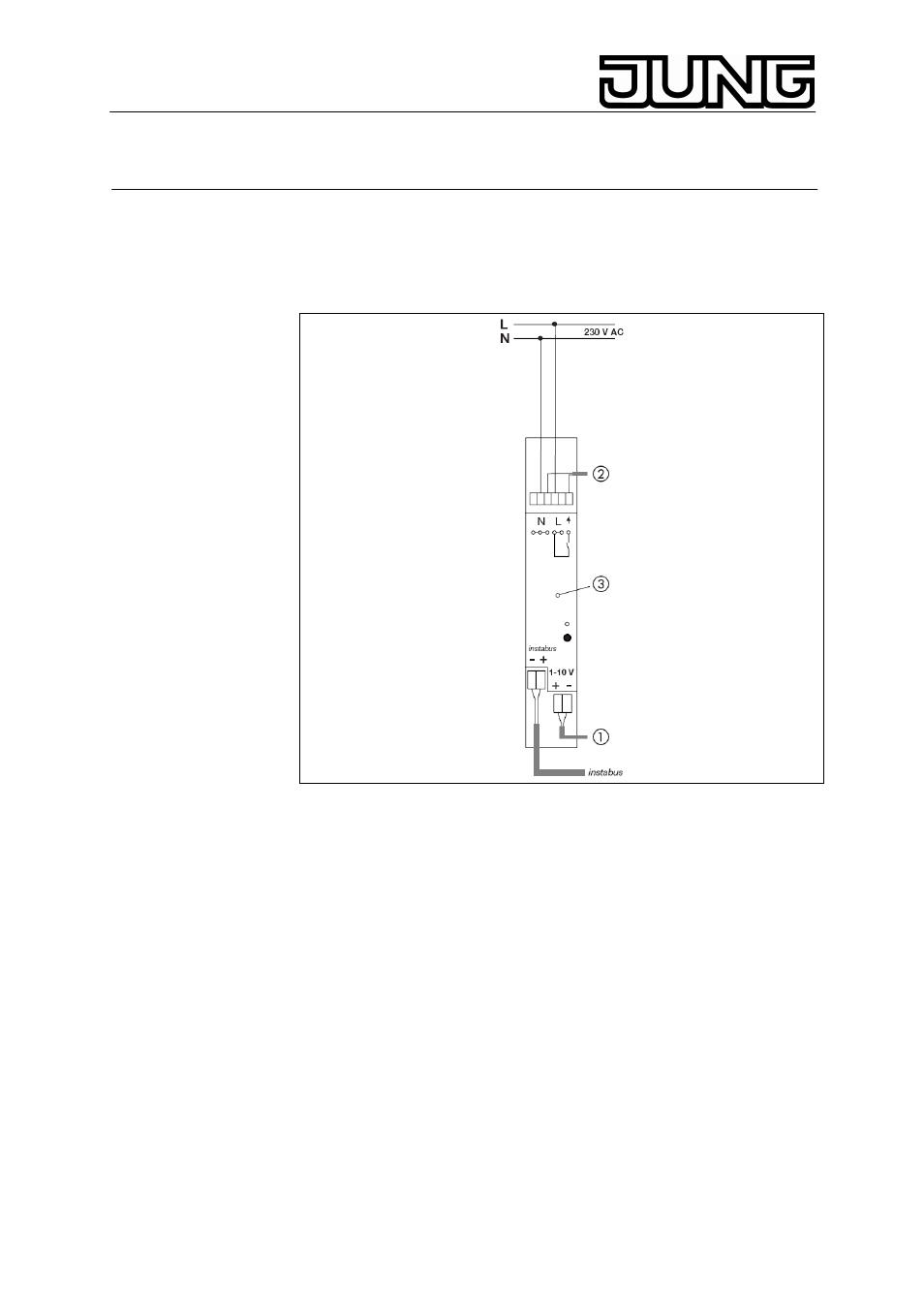

Der Anschluss erfolgt gemäß Abbildung.
Dabei bedeuten :
c Anschluss der 1 - 10 V Steuerspannung (von EVG)
d Versorgung der angeschlossenen EVG
5. Einstellung
Die Funktion des Gerätes ist softwareabhängig.
Die Dimmzeit ist einstellbar.
Die Grundhelligkeit, das ist der untere Grenzwert der Steuerspannung, ist
mit einem Trimmwiderstand
e einstellbar.
Die Dimmcharakteristik, d. h. Helligkeitsänderung und
Dimmgeschwindigkeit, kann an das Empfinden des Auges sowie an das
Verhalten des angeschlossenen EVGs angepasst werden.
Der Schaltstatus der Steuereinheit kann auf den instabus EIB gesendet
werden. Eine Abfrage des Helligkeitswertes über den instabus EIB
ermöglicht die Einbindung in Lichtszenen.
Technische Änderungen vorbehalten.
