KNX Helligkeitssensor
Art.-Nr.: 2095 EB
4. Anschluss
Der Decoder
2
des Helligkeitssensors ist als Einbaugerät ausgeführt
und wird in eine Zwischendecke oder in andere Hohlkörper eingesetzt.
Er kann mit zwei Schrauben 4 mm
Ø
montiert werden.
Zum Öffnen des Klemmanschlussraumes Verriegelung in Pfeilrichtung
3
bewegen (Bild A) und Abdeckkappe aufklappen
f
.
Zum Schließen des Klemmanschlussraumes die Abdeckkappe zuklappen
bis die Verriegelung hörbar einrastet.
Die Adern der Empfängerleitung wie folgt an den Decoder anschließen:
Klemme S :
weiße Ader
Klemme – :
blaue Ader
Klemme + :
rote Ader
Der Empfänger wird mit Hilfe einer Klemmfeder
g
und einer Blende
h
in
die Zwischendecke
i
eingebaut (Bild B). Dazu die Blende auf die
Vorderseite des Empfängers stecken und Klemmfeder von hinten auf
Empfänger schieben.
Zum Anschrauben des Empfängers das Befestigungselement
j
in eine
der dafür vorgesehenen Schienen
k
stecken.

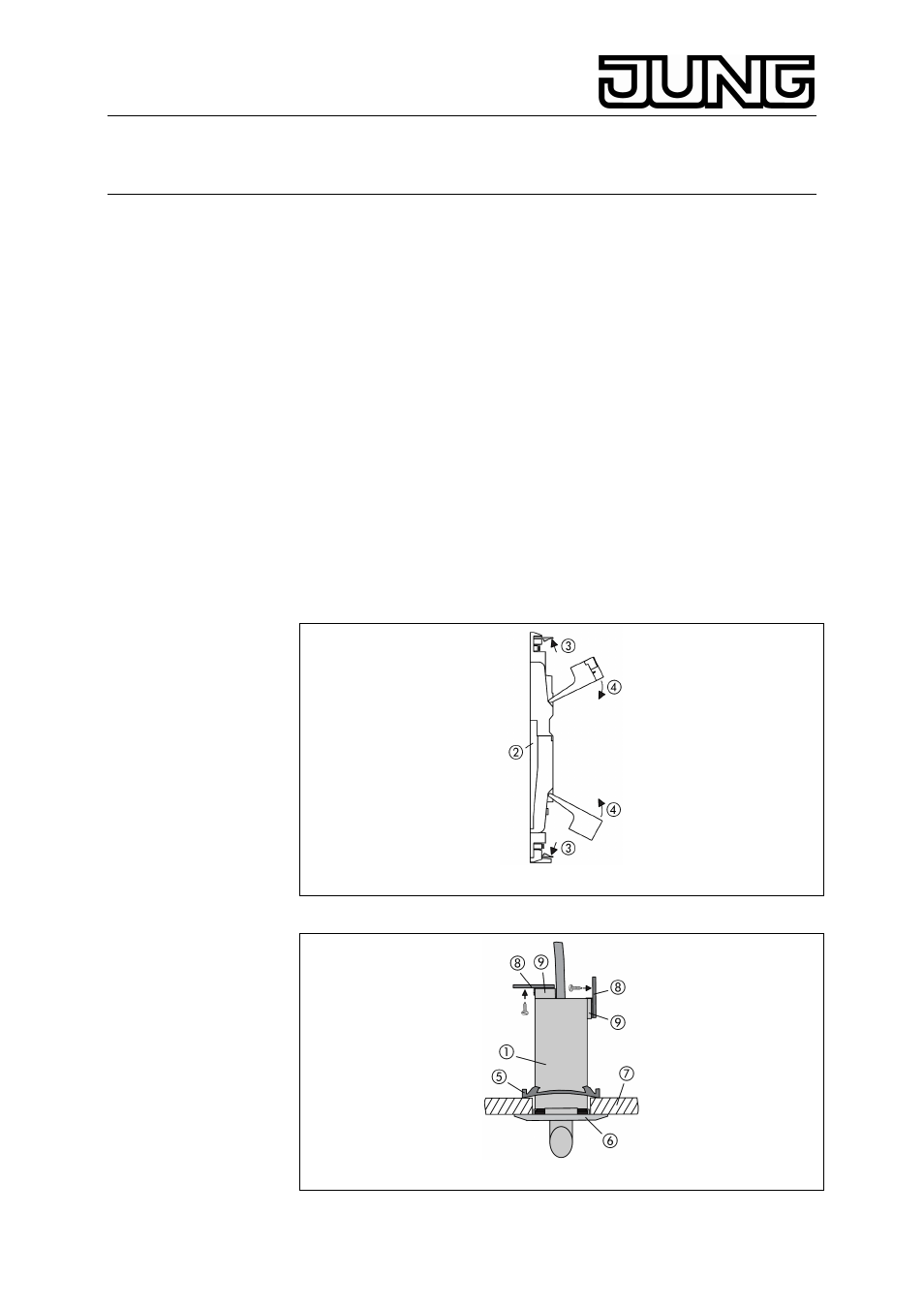

Bild A
Bild B
