JUNG 2095LUX Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau, 3 funktion
KNX Helligkeitsregler UP
KNX Helligkeitsregler UP
Art.-Nr. 2095 LUX
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Lichtleitstab nicht kürzen, anschleifen oder anderweitig verändern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

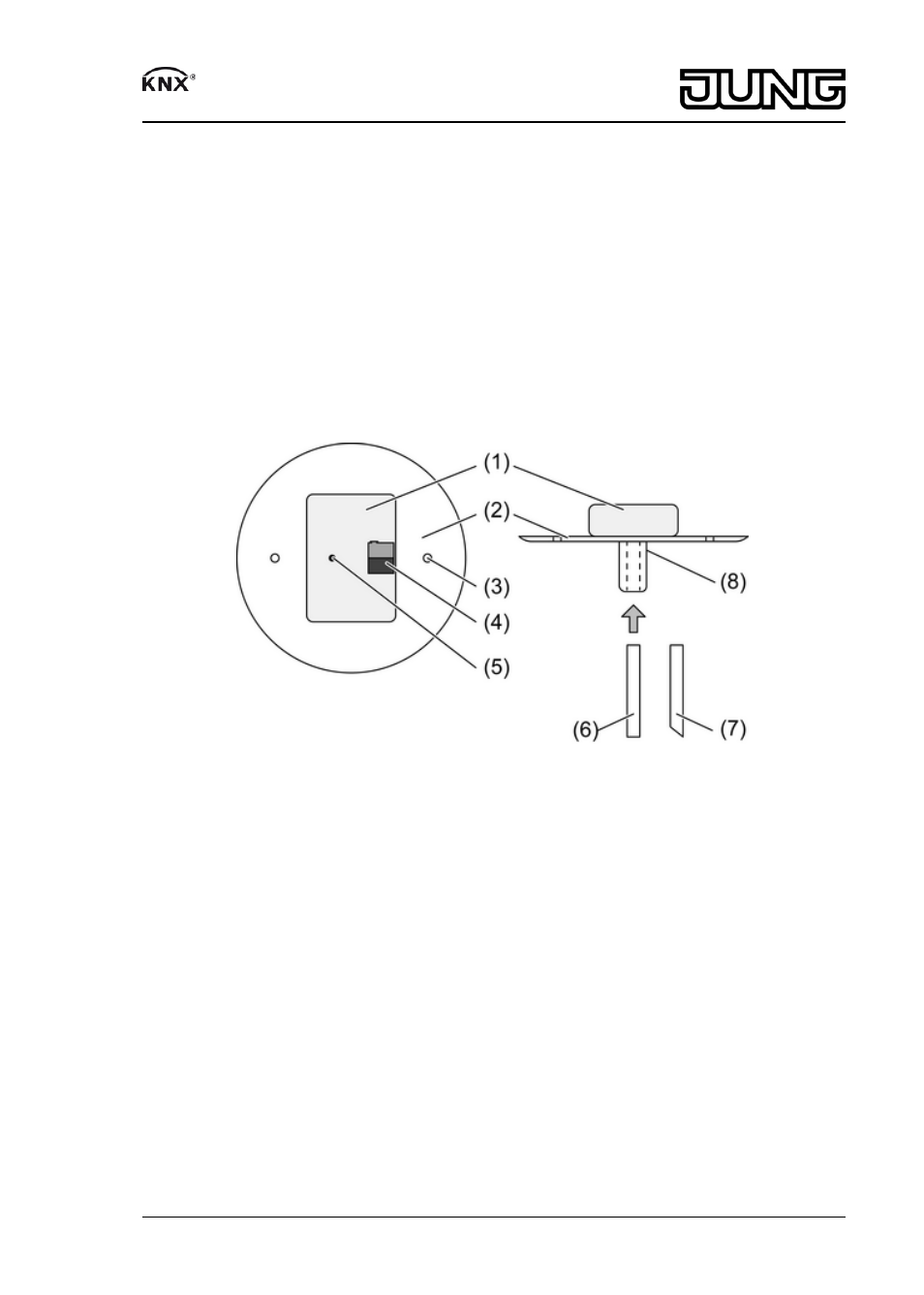

Bild 1: Helligkeitsregler Unterputz
(1) Helligkeitsregler
(2) Deckel
(3) Schraublöcher
(4) Busanschlussklemme
(5) Programmiertaste
(6) Lichtleitstab mit geradem Lichteinfall
(7) Lichtleitstab mit schrägem Lichteinfall
(8) Sensoröffnung
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Messen und Regeln von Beleuchtung im Innenbereich
-
Deckenmontage an festen Decken
-
Montage in Gerätedose nach DIN 49073
Produkteigenschaften
-
stetige Konstantlichtregelung für dimmbare Beleuchtung
-
schaltende Zweipunktregelung für geschaltete Beleuchtung
-
integrierte Busankopplung
-
Versorgung über Bus
1/4
82573023
J:0082573023
25.09.2012
