Instabus, Wechsler ohne handbetätigung, Schließer – JUNG 2102.10REGBS Benutzerhandbuch
Seite 2: Funktion diese geräte sind produkte des
Wechsler
ohne Handbetätigung
N
230 V AC
14 11 12
22
21 24
34
31
32
N
L
14
11
12
L
N
22
21
24
34
31
32
0
Bus
1
0
Bus
1
0
Bus
1
42
41
44
0
Bus
1
42
41 44
L
1/2/3
Schließer
230 V AC
N
L
1/2/3
21
24
N
L
14
11
L
N
21
24
34
31
41
44
34
31
41
44
14
11
Funktion
Diese Geräte sind Produkte des
instabus
-EIB-Systems und entsprechen den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch
instabus
-Schulungen werden zum Verständnis
vorausgesetzt.
Die Funktion der Geräte ist softwareabhängig. Detaillierte Informationen, welche Software
geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software
selbst, sind der Produktdatenbank des Herstellers zu entnehmen.
Mit den Schaltaktoren können zwei (drei, vier) Gruppen von Lasten unabhängig voneinander
geschaltet werden.
Die Befehle erfolgen durch Betätigung von Tastsensoren, Infrarot - Sensoren oder
Binäreingängen des
instabus
-EIB-Systems.
Der Schaltzustand der Relais wird durch LED
angezeigt.

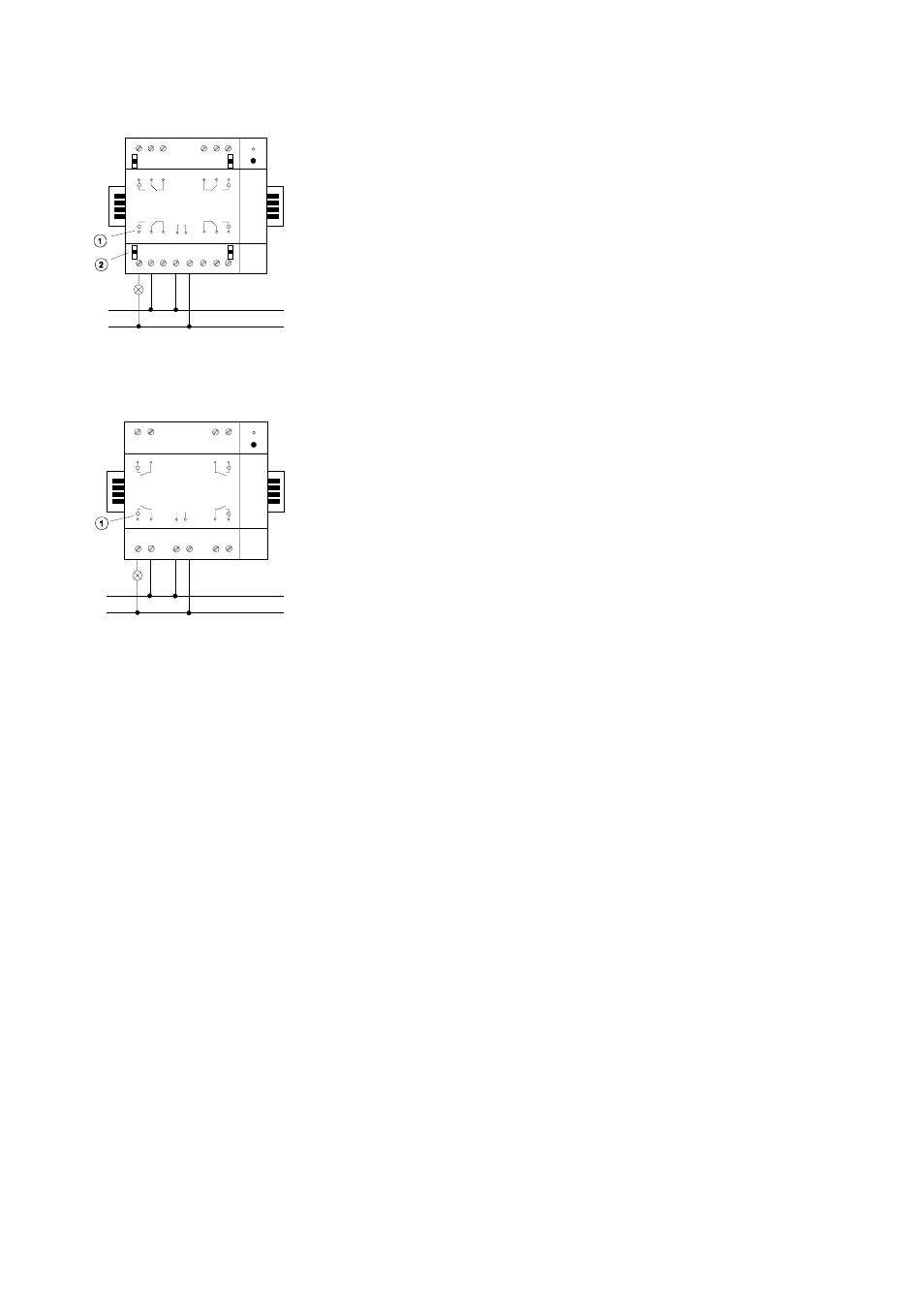

Entsprechend Anschlußbild ist jeder Aktor mit Netzspannung zu versorgen.
Der Anschluß von verschiedenen Außenleitern an den Kanälen ist zulässig.
Handbetätigung
ô
„1“ : Schließerkontakt geschlossen, Befehle des
instabus
-EIB-Systems werden nicht
ausgewertet.
„0“ : Öffnerkontakt geschlossen, Befehle des
instabus
-EIB-Systems werden nicht
ausgewertet.
„Bus“ : Befehle des
instabus
-EIB-Systems werden ausgewertet.
Montage
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Technische Änderungen vorbehalten.
