16 A AC 250 V~
10 A AC 400 V~
A
1 2
µ
B
3 4
µ
C
5 6
µ
D
7 8
µ
L2
L3
N
+
-
instabus EIB
1 2
Funktion
Dieses Gerät ist ein Produkt des instabus EIB-Systems und entspricht den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch instabus- Schulungen werden zum Verständnis voraus-
gesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen, welche Software
geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software
selbst, sind der Produktdatenbank des Herstellers zu entnehmen.
Mit dem Schaltaktor 4fach 16 A können mit potentialfreien Kontakten (A - D) unabhängig 4
elektrische Verbraucher über den
instabus EIB geschaltet werden. Das Gerät benötigt keine
zusätzliche Stromversorgung. Der Busanschluß erfolgt mit der Bus-Anschlußklemme  .
Schaltbefehle erfolgen durch Betätigung von Tastsensoren, Infrarot-Sensoren oder Binär-
eingängen des
instabus EIB-Systems.
Die Schaltzustände der Relais werden durch die Schaltstellungsanzeigen ô angegeben. Sie
dienen gleichzeitig der manuellen Betätigung der Relais unabhängig vom instabus EIB.

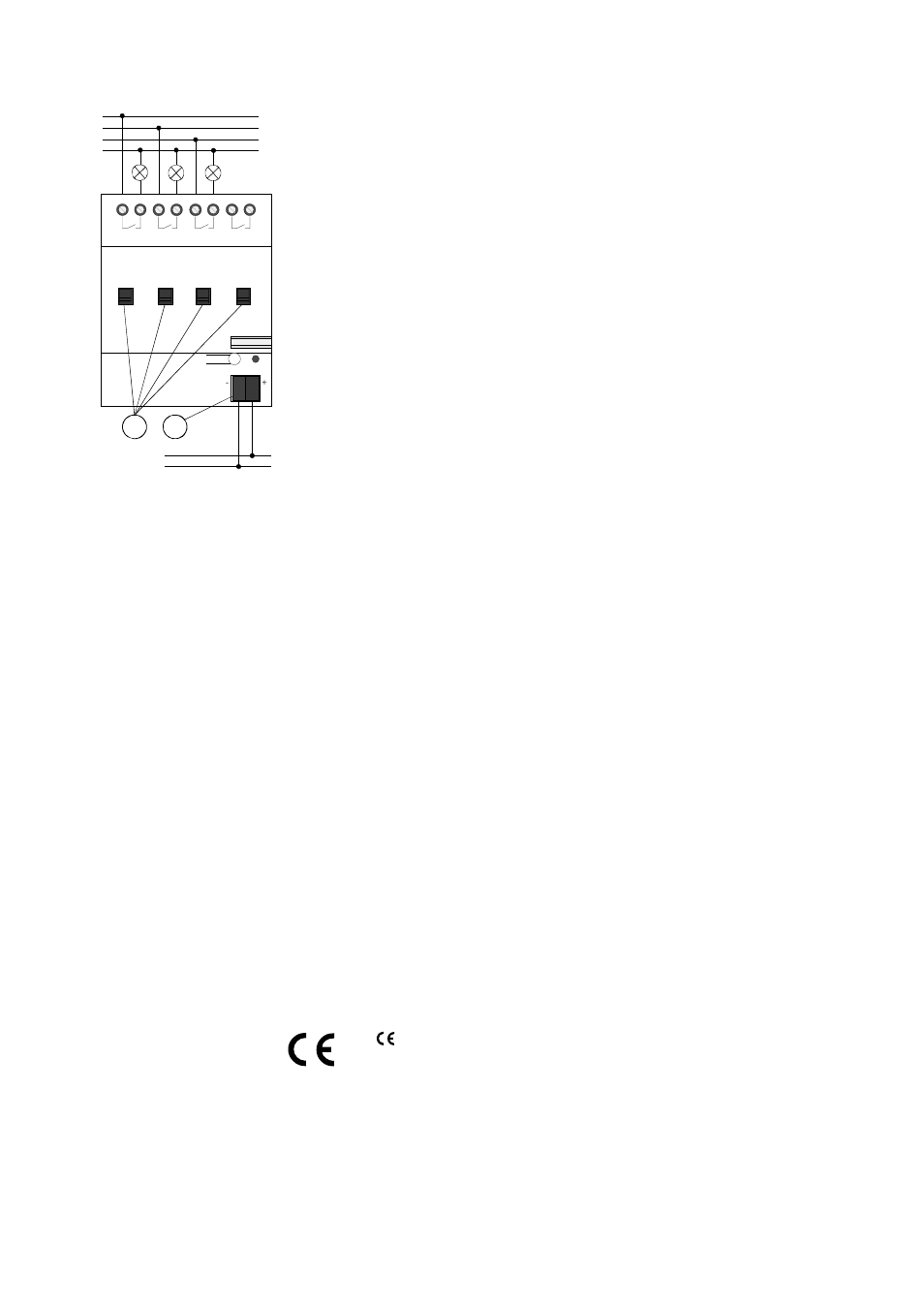

Der Anschluß erfolgt gemäß Schaltbild. Es können unterschiedliche Außenleiter am Gerät
angeschlossen werden.
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Technische Änderungen vorbehalten.
Herstellergarantie
Für unsere Geräte leisten wir Gewähr – unbeschadet der Ansprüche des Endabnehmers aus
Kaufvertrag gegenüber dem Händler - wie folgt:
1. Unsere Gewährleistung umfaßt nach unserer Wahl die Nachbesserung oder Neulieferung
eines Gerätes, wenn die Funktionsfähigkeit des Gerätes aufgrund nachweisbarer
Material- oder Fertigungsfehler beeinträchtigt oder nicht gegeben ist.
2. Die Anspruchsfrist richtet sich nach unseren allgemeinen Verkaufsbedingungen. Die Ein-
haltung der Anspruchsfrist ist durch Nachweis des Kaufdatums mittels beigefügter
Rechnung, Lieferschein oder ähnlicher Unterlagen zu belegen.
3. Der Käufer trägt in jedem Fall die Transportkosten.Bitte schicken Sie das Gerät portofrei
mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle:
ALBRECHT JUNG GMBH & CO.KG
Service-Center
Kupferstr.17-19
D-44532 Lünen
Telefon:02355/806-0
Telefax:02355/806189
