230 V AC
N
L 3
L 1
L 2
1.1 1.2 1.3 1.4
A1.1 A1.2 A1.3 A1.4
A2
fault
Störung
230 V AC
Funktion
Diese Geräte sind Produkte des instabus -EIB-Systems und entsprechen den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch instabus -Schulungen werden zum Verständnis
vorausgesetzt.
Die Funktion der Geräte ist softwareabhängig. Detaillierte Informationen, welche Software
geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software
selbst, sind der Produktdatenbank des Herstellers zu entnehmen.
Die Binäreingänge 230 V und 24 V erkennen an ihren Signaleingängen das Anliegen und den
Wechsel des Signalspannungspotentiales und senden in Abhängigkeit ihrer Parametrierung
Befehle auf den instabus-EIB.
Die Geräte besitzen vier voneinander unabhängige Eingänge, deren Eingangssignale getrennt
verarbeitet werden. Alle Eingänge können gleichzeitig mit Signalspannung beaufschlagt
werden (ED = 100%). Das gemeinsame Bezugspotential für die 4 Eingänge wird immer an
Klemme A2 angeschlossen. Je Kanal zeigt eine gelbe LED den Eingangsstatus an. Eine rote
LED auf der Gehäusefront signalisiert eine Störung.

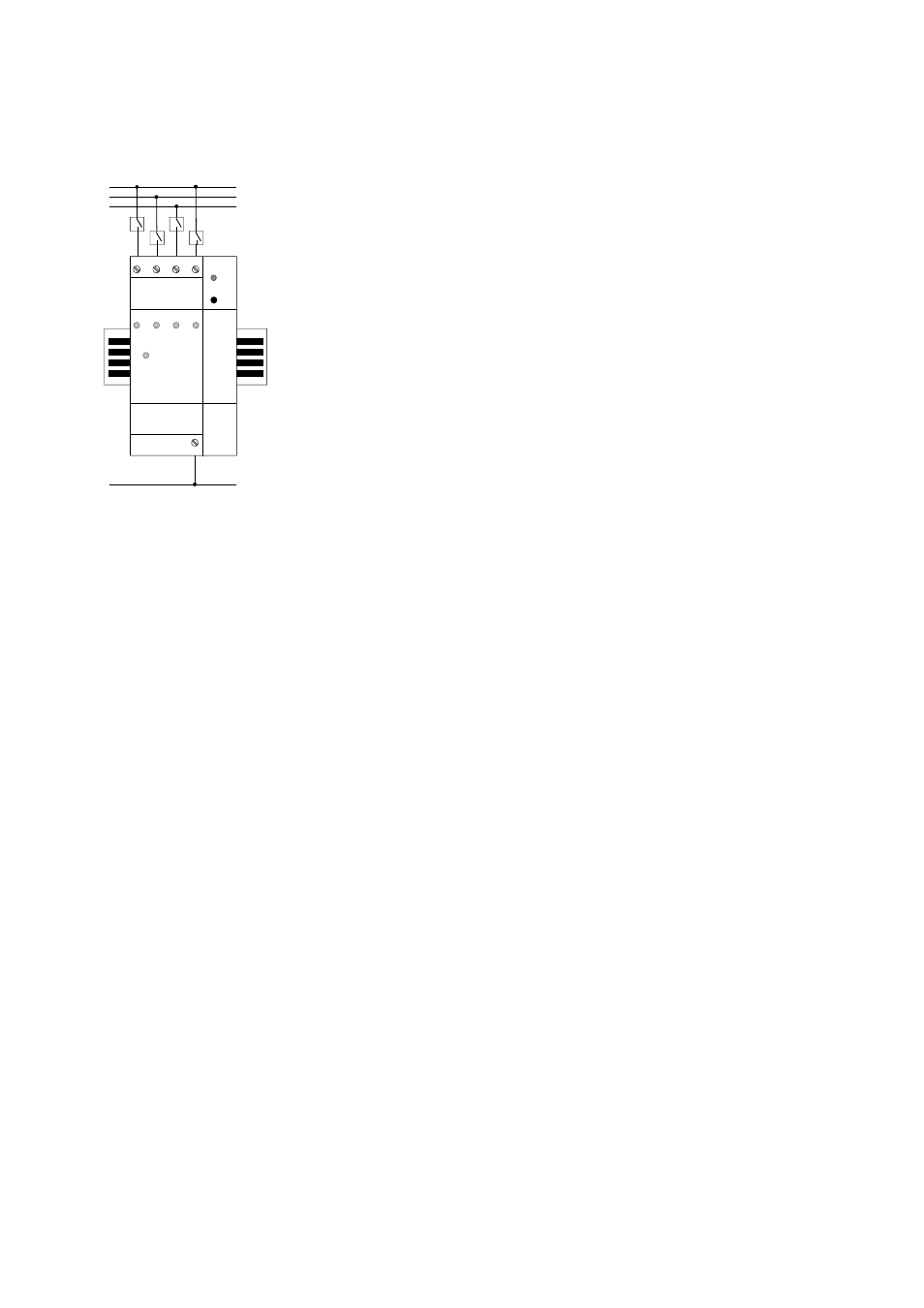

Binäreingang 230 V
Der Anschluß erfolgt gemäß Bild
. Bei gleichem Bezugspotential an Klemme A2
(Neutralleiter) können an den Signaleingängen A1.1 - A1.4 verschiedene Außenleiter
angeschlossen werden.
Nichtbeachtung kann zur Zerstörung des Gerätes führen. Bei Montagearbeiten muß allpolig
abgeschaltet werden.
Binäreingang 24 V
Der Anschluß erfolgt gemäß Bild
ô.
Der Binäreingang 24 V wertet AC- und DC-Signale aus. Bei Gleichspannungsbetrieb ist auf die
richtige Polung zu achten. (GND an Klemme A2)
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
Technische Änderungen vorbehalten.
