JUNG 2131.16UP Benutzerhandbuch
Seite 4

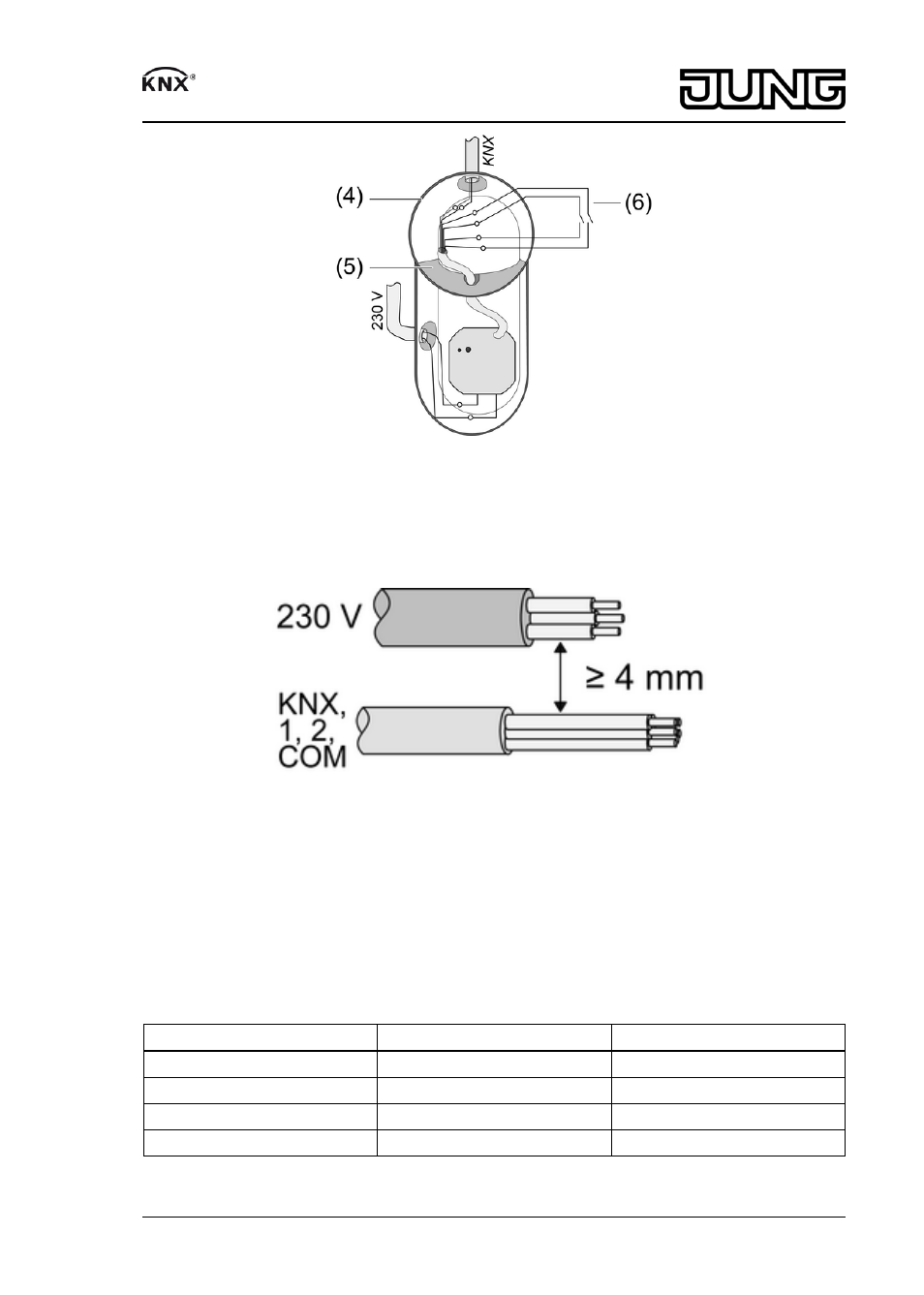

Bild 4: Montage in Gerätedose
(4) Gerätedose
(5) Trennwand
(6) potentialfreie Kontakte, z. B. für Fensterkontakt oder Installationstaster
Bild 5: Abstand zwischen Netz- und Steuerleitung
Mindestabstand zwischen Netzspannung und Bus-/Nebenstellenadern: 4 mm (Bild 5).
Zulässige Gesamtlast einschließlich Trafoverlustleistung nicht überschreiten.
o Last anschließen. Beiliegende Federsteckklemmen verwenden. Flexible Leiterenden
müssen verzinnt sein.
o Gerät an KNX anschließen.
o Ggf. potentialfreie Kontakte an Eingänge anschließen (Bild 3).
o Gerät in Gerätedose montieren.
Funktion der Eingänge 1 und 2 im Auslieferungszustand
Eingangskontakt
Schaltaktor 1fach
Schaltaktor 2fach
1 schließen
Umschalten
Ausgang 1 umschalten
1 öffnen
–
–
2 schließen
Umschalten
Ausgang 2 umschalten
2 öffnen
–
–
4/6
82553923
J:0082553923
18.09.2012
Schaltaktoren UP – 1fach 16A, 2fach 6A
