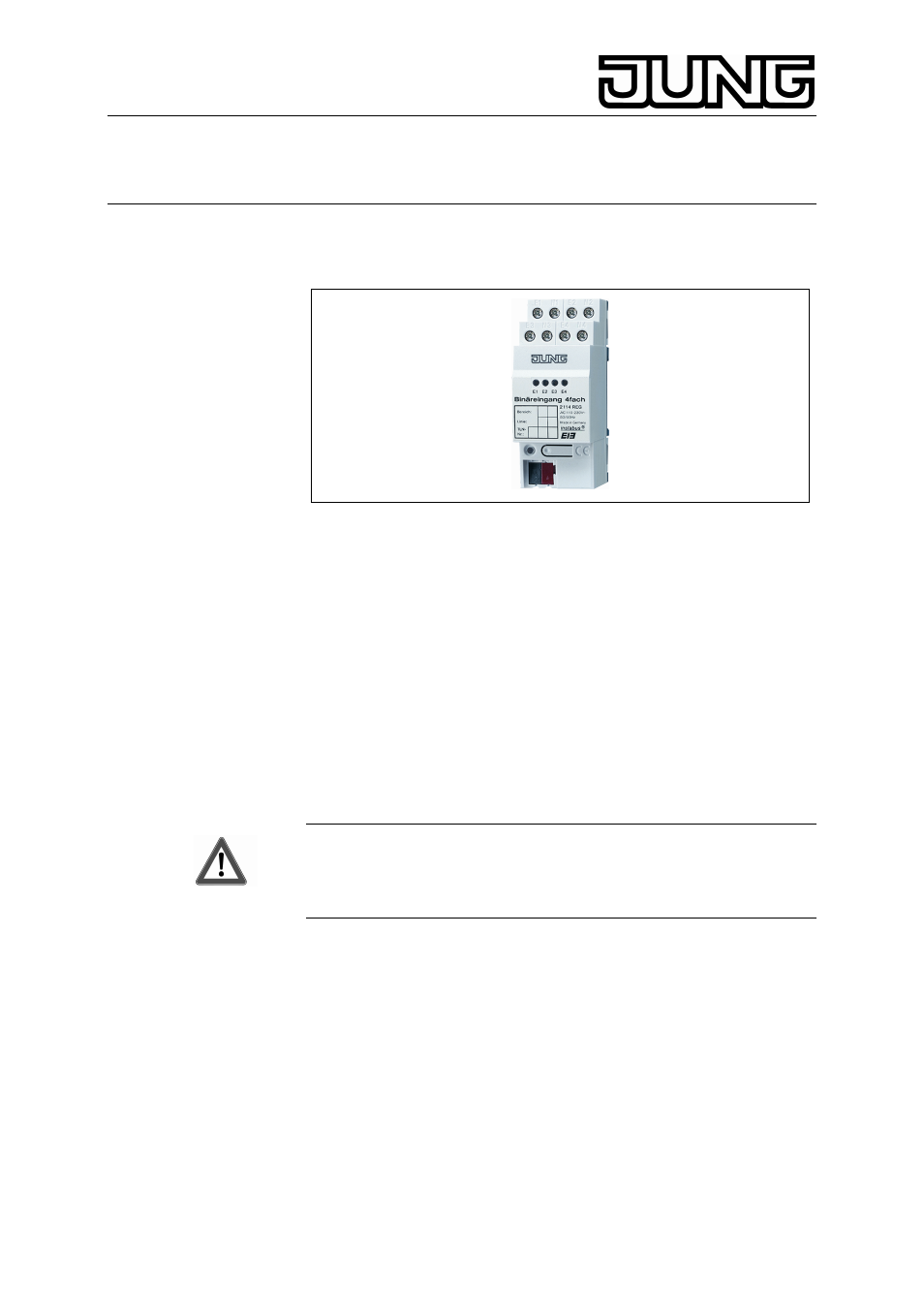

JUNG 2141REG - Handbuch

KNX Bereichs-/Linienkoppler
Art.-Nr.: 2141 REG
Bedienungsanleitung
Bereichs-/Linienkoppler
1. Allgemeine Systeminformationen
Dieses Gerät ist ein Produkt des instabus-EIB-Systems und entspricht
den EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus-
Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte
Informationen, welche Software geladen werden kann und welcher
Funktionsumfang sich damit ergibt sowie die Software selbst, sind der
Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer von der EIBA zertifizierten Software.
Die Produktdatenbank und die technischen Beschreibungen finden Sie
aktuell im Internet unter www.jung.de.
2. Gefahrenhinweise
Achtung ! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen. Dabei sind die geltenden
Unfallverhütungsvorschriften zu beachten.
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
3. Funktion
Der Koppler verbindet datentechnisch zwei instabus EIB Linien
miteinander und gewährleistet eine galvanische Trennung zwischen
diesen Linien.
Die genaue Funktion des Gerätes wird durch die Adressierung und die
gewählte Applikation festgelegt:
• Linienkoppler LK: Verbindung einer Linie mit einer Hauptlinie (HL)
wahlweise mit oder ohne Filterfunktion. Der Koppler ist logisch der
untergeordneten Linie (hier: Linie) zugeordnet.
• Bereichskoppler BK: Verbindung einer Hauptlinie (HL) mit einer
Bereichslinie (BL) wahlweise mit oder ohne Filterfunktion. Der
Koppler ist logisch der untergeordneten Linie (hier: Hauptlinie HL)
zugeordnet.
Stand: Apr-09 325 489 03
