Systeminformation:
Dieses Gerät ist ein Produkt des
instabus
EIB-Systems und entspricht den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch
instabus
Schulungen werden zum Verständnis voraus-
gesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen, welche Software
geladen werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software
selbst, sind der Produktdatenbank des Herstellers zu entnehmen.
Funktion
Der
instabus
Stellantrieb eignet sich z.B. zur Montage auf alle Heimeier Thermostat-
Ventilunterteile zur Raumtemperaturregelung an z.B. Heizkörpern, Radiatoren, Konvektoren,
Heizkreisverteilern für Fußbodenheizungen usw.. Er ist wartungsfrei und für den
Direktanschluß an den
instabus
EIB vorgesehen.
Bei Inbetriebnahme wird durch die Justierroutine des Stellantriebes die Hubstellung des
Ventiles bei geschlossener und ganz geöffneter Position erkannt. Anschließend wird die über
den
instabus
EIB empfangene 8-Bit-Stellgröße dem effektiven Ventilhub im linearen
Verhältnis zugeordnet. Nach einer vorgegebenen Anzahl von Positionsänderungen durchläuft
der Antrieb automatisch die Justierroutine. In Abhängigkeit der hydraulischen Verhältnisse
kann eine Totzone des Steuersignals im Bereich des Ventilschließpunktes auftreten.
Montage
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Nur die spezifizierten Lasten / Lastarten anschließen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA
zertifizierten Software.
•Stellantrieb mit leichtem Druck auf das Thermostat-Ventilunterteil aufsetzen, Rändelmutter
aufschrauben und mit geeigneter Zange fest anziehen.
•Empfohlene Montage: senkrecht stehend.
•Anschlußkabel bei Bedarf kürzen. Schirm-Beilaufdraht nicht beschädigen oder ganz
abschneiden, freiliegende Schirmfolie entfernen. Schirm-Beilaufdraht nicht durchverbinden,
nicht erden oder in Potentialausgleich einbeziehen. Auflegen der Abschirmung nur bei
Anwendung von Blitzschutzmaßnahmen entsprechend DIN VDE 0185/IEC 1024-1
•Anschlußkabel des montierten Stellantriebs am Abzweigpunkt mittels Zugentlastung sichern
(z.B. mit Schnurableitung) und mit Busklemme anschließen.
•Verpolschutz: keine Funktion bei vertauschtem Anschluß

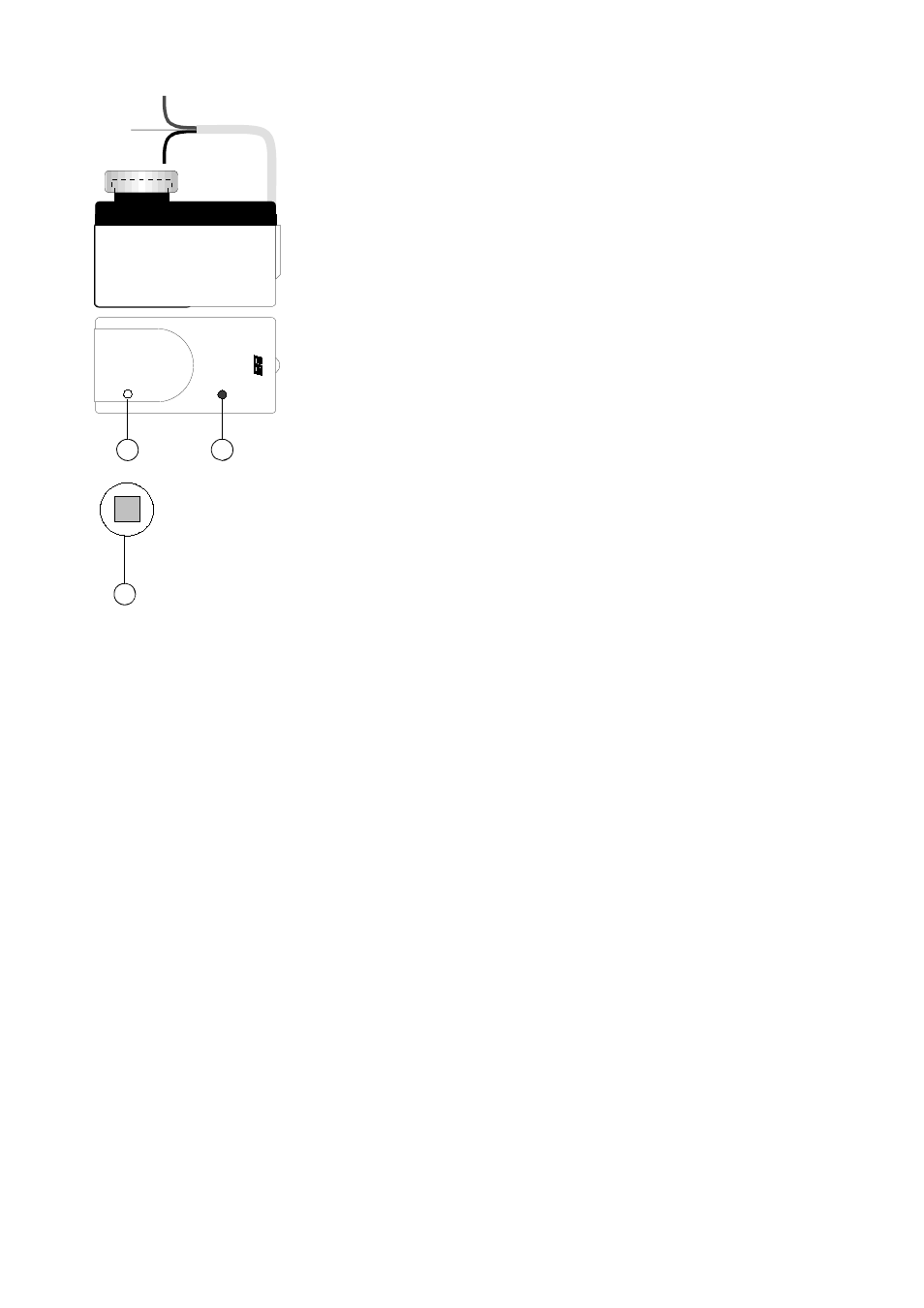

•Funktionstest: Programmier-LED (1) ist mittels Programmiermagnet (2) am
Aktivierungspunkt (3) berührungslos Ein- und Auszuschalten.
•Blinklicht der Programmier-LED kann Antriebsfehler anzeigen (Softwareabhängig).
Das Gerät ist nicht zerstörungsfrei zu öffnen!
Technische Änderungen vorbehalten.
