JUNG 2204.01REGA - Handbuch (Seite 2)

Analogausgang 4fach
Art.-Nr.: 2204.01 REGA

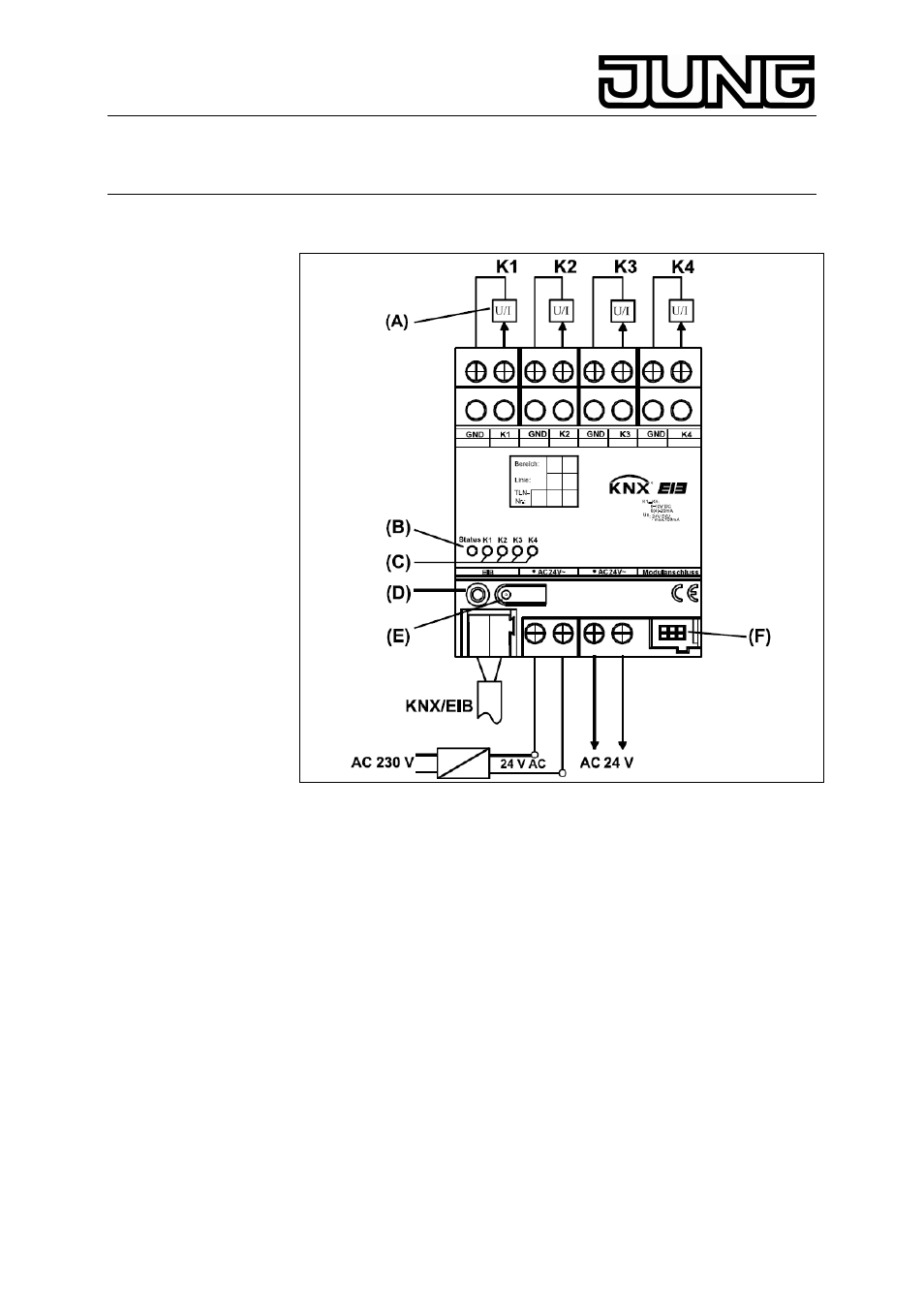

3. Geräteaufbau
GND : Bezugspotential für Ausgänge K1... K4
K1 ... K4 : Analogausgänge
KNX : KNX-Anschlussklemme
AC 24 V : externe Versorgungsspannung
(A) : analoge Stellglieder etc.
(B) : Status-LED, dreifarbig (rot, orange, grün)
(C) : Status-LED der vier Analogausgänge (gelb)
(D) : Programmier-LED
(E) : Programmier-Taste
(F) : Systemverbinder, 6-polig, zum Anschluss eines
Analogausgangsmoduls Anschluss D
2
