JUNG 2204.01REGAM - Handbuch (Seite 2)

Analogausgangsmodul 4fach
Art.-Nr.: 2204.01 REGAM

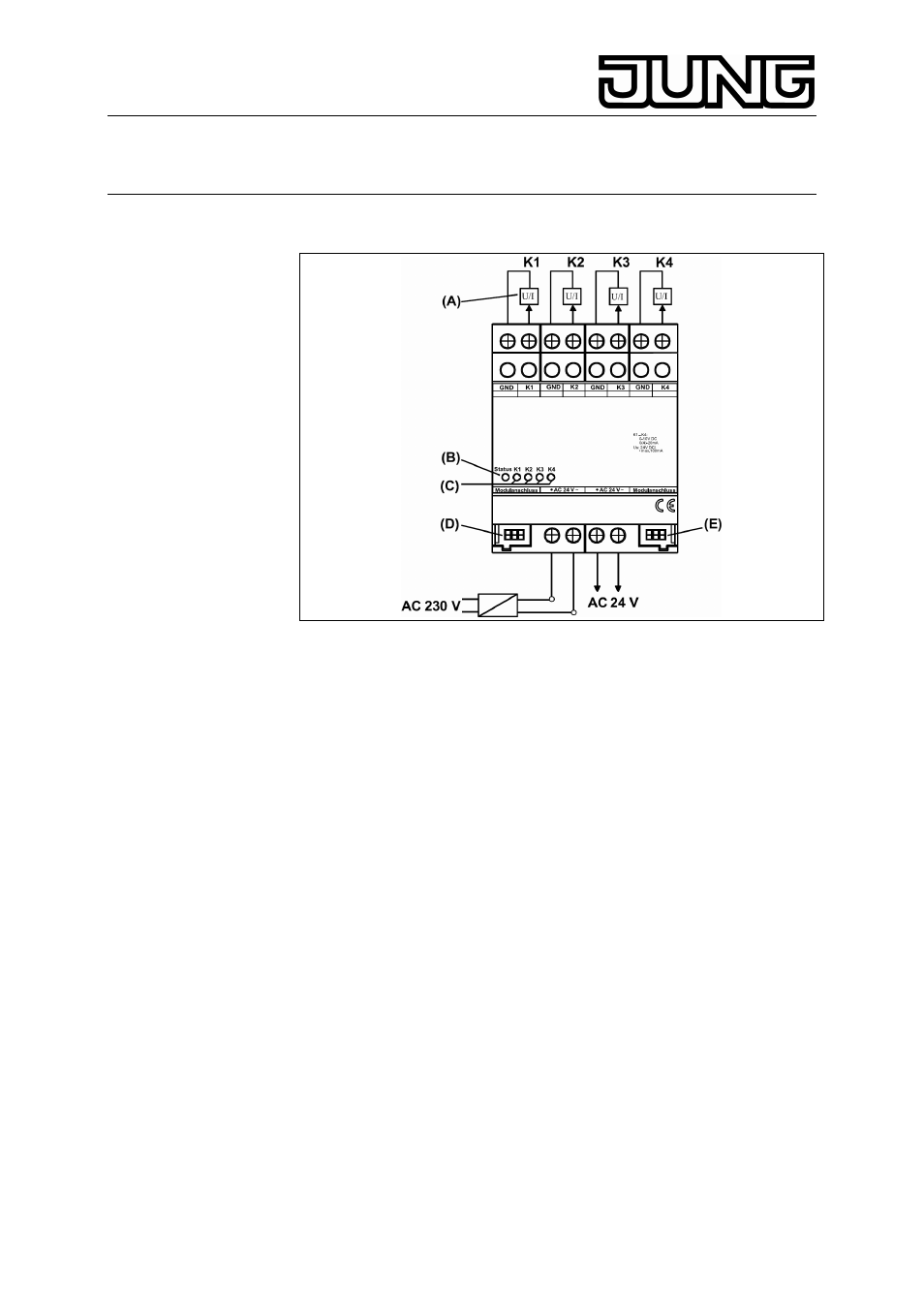

2. Geräteaufbau
GND : Bezugspotential für Ausgänge K1... K4
K1 ... K4 : Analogausgänge
AC 24 V : externe Versorgungsspannung
(A) :
z. B. analoge Stellglieder etc.
(B) : Status-LED des Analogausgangsmoduls, rot
(C) : Status-LED der vier Analogausgänge, gelb
(D) : Systemverbinder, 6-polig, für Modulanschluss
(E) : Systemverbinder, 6-polig, für zukünftige Erweiterungen
3. Funktion
Das Analogausgangsmodul erweitert einen KNX Analogausgang um vier
analoge Ausgänge, die sich per Software parametrieren lassen.
Empfangene Daten werden in die Ausgangssignale 0...1 V DC, 0...10 V
DC, 0...20 mA DC oder 4...20 mA DC umgesetzt.
Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-,
Klima- und Lüftungstechnik, ihre Ausgangsgrößen auf Grund von
Businformationen anzupassen und an Regelprozessen teilzunehmen.
Die Ausgangsgrößen können zwangsgeführt werden.
Die Auswertung der Moduldaten selbst sowie die Verarbeitung der
Zwangsführung erfolgt im KNX Analogausgang.
Der Anschluss des Analogausgangsmoduls an das KNX-Gerät erfolgt
über einen im Lieferumfang enthaltenen Systemstecker.
Nicht benötigte Ausgänge lassen sich abschalten.
Spannungsausgänge werden auf Kurzschluss überwacht.
Der Ausgangszustand wird durch Status-LED angezeigt.
