12.3 Vorschau Programmierung mit Software Obelisk
Es besteht die Möglichkeit, mit dem Softwareprogramm ein Programm am Com-
puter zu erstellen. Das erstellte Programm kann auf die Speicherkarte geschrieben
und auch ausgedruckt werden. Die Speicherkarte kann nun als Datensicherung
oder zum Einlesen in eine andere Zeitschaltuhr verwendet werden.
Voraussetzung: – PC ab Pentium freie Festplattenspeicherkapazität ca. 1 MB
– WIN 95 / WIN 98/ WIN 2000/ WIN XP/ WIN NT
Sie benötigen:
Programmsoftware Obelisk 2.1 + 2154 PL + Speicherkarte Obelisk 64 k.
Funktionsschema

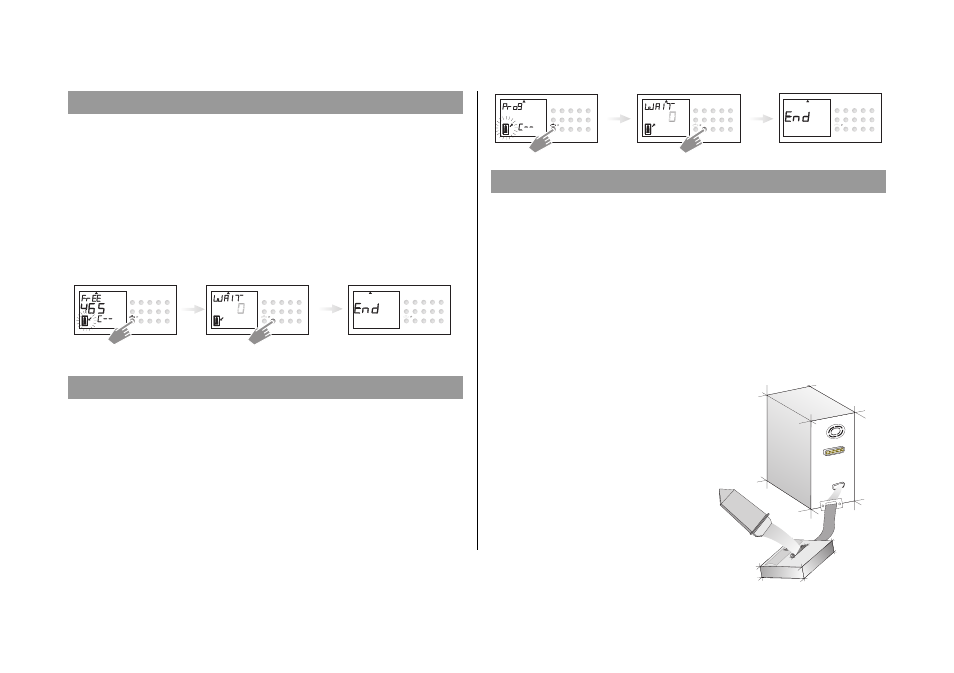

12.1 Daten von Zeitschaltuhr in Speicherkarte Obelisk schreiben
1. Stecken Sie die Speicherkarte in die Datenschnittstelle (Abb. 4)
2. Wählen Sie Menü ?
3. Daten auf Speicherkarte schreiben: Drücken Sie die Taste Enter.
info: Die Daten sind exportiert, wenn das Symbol End in der LCD-Anzeige
steht. Wird die Speicherkarte Obelisk zu früh abgezogen, werden alle
gespeicherten Schaltzeiten der Zeitschaltuhr gelöscht.
(siehe Tabelle in Kapitel 16)
4. Entfernen Sie die Speicherkarte.
5. Wechseln Sie durch Drücken der Taste Enter zurück ins Menü Auto.
12.2 Daten von Speicherkarte Obelisk in Zeitschaltuhr einlesen
1. Stecken Sie die Speicherkarte in die Datenschnittstelle (Abb. 4).
2. Wählen Sie Menü Prog.
3. Daten einlesen: Drücken Sie die Taste Enter.
info: Die Daten sind exportiert, wenn das Symbol End in der LCD-Anzeige
steht. Wird die Speicherkarte Obelisk zu früh abgezogen, werden alle
gespeicherten Schaltzeiten der Zeitschaltuhr gelöscht.
(siehe Tabelle in Kapitel 16)
4. Entfernen Sie die Speicherkarte.
5. Wechseln Sie durch Drücken der Taste Enter zurück ins Menü Auto.
? ? ?
2x
0 0 0
5 5 5
1 1 1
6 6 6
2 2 2
7 7 7
CL CL CL Res Res Res
3 3 3
8 8 8
P P P
4 4 4
9 9 9
Dat Dat Dat Enter Enter Enter
Obelis
k
Achtung!
Verwendung Sie nicht die Speicherkarte
von 2154 REG!
Falls Obelisk-Interface die Kennzeich-
nung V 2.0 nicht aufweist (s. Frontseite
unter der Artikelnummer) ist eine Pro-
grammierung nicht möglich.
Bitte wenden Sie sich an den Kunden-
dienst!
