KNX Wetterstation
Art.-Nr.: 2224 REG W
Gefahrenhinweis
Der Buchsenklemmblock für den Anschluss des Kombisensors
muss vor Einschalten der Netzspannung und während des Betriebs
aufgesteckt sein, damit der Digitaleingang nicht versehentlich mit
spannungführenden Leitungen in Berührung kommt! Hierdurch wird
die Sicherheit des gesamten Systems gefährdet!
Das Gerät sowie angeschlossene Sensoren oder
Analogeingangsmodule können zerstört werden!

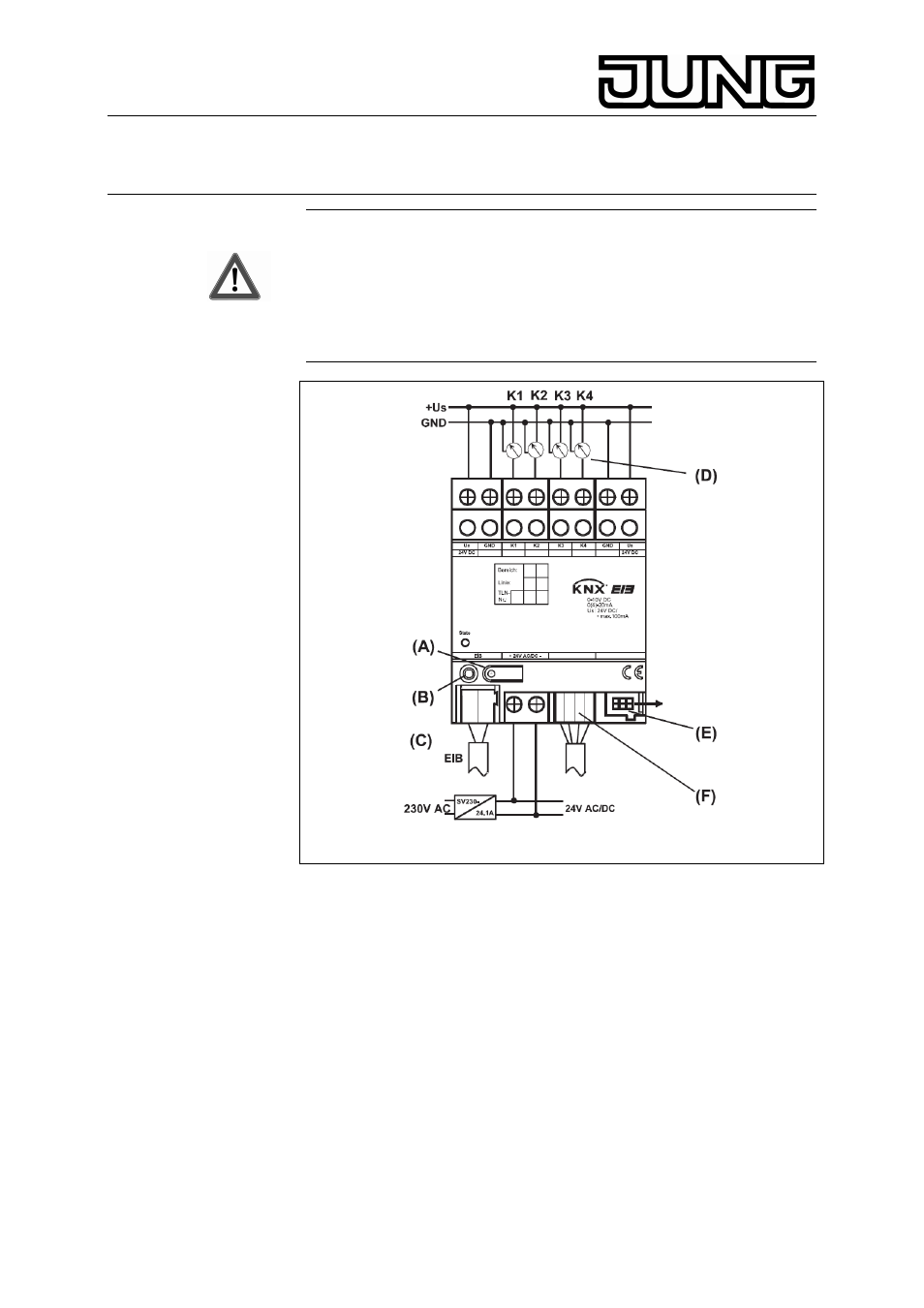

Anschlussbild
+U
s
:
Versorgung externer Messwertaufnehmer
GND :
Bezugspotential für +U
s
und Eingänge K1...K4
K1 ... K4 :
Messwerteingänge
EIB :
EIB-Anschlussklemme
24V AC/DC : externe Versorgungsspannung
(A) :
Programmier-Taste
(B) :
Programmier-LED
(C) :
Status-LED, dreifarbig (rot, orange, grün)
(D) :
Messwertaufnehmer
(E) :
Systemverbinder, 6-polig, für Modulanschluss
(F) :
Anschlussklemme, 4-polig für Kombisensor (Wind, Regen,
Helligkeit,
Dämmerung)
