Seite 4
KNX Aktoren
Art.-Nr.: 2131.16 UP, 2132.6 UP
2231 UP, 3210 UP
4

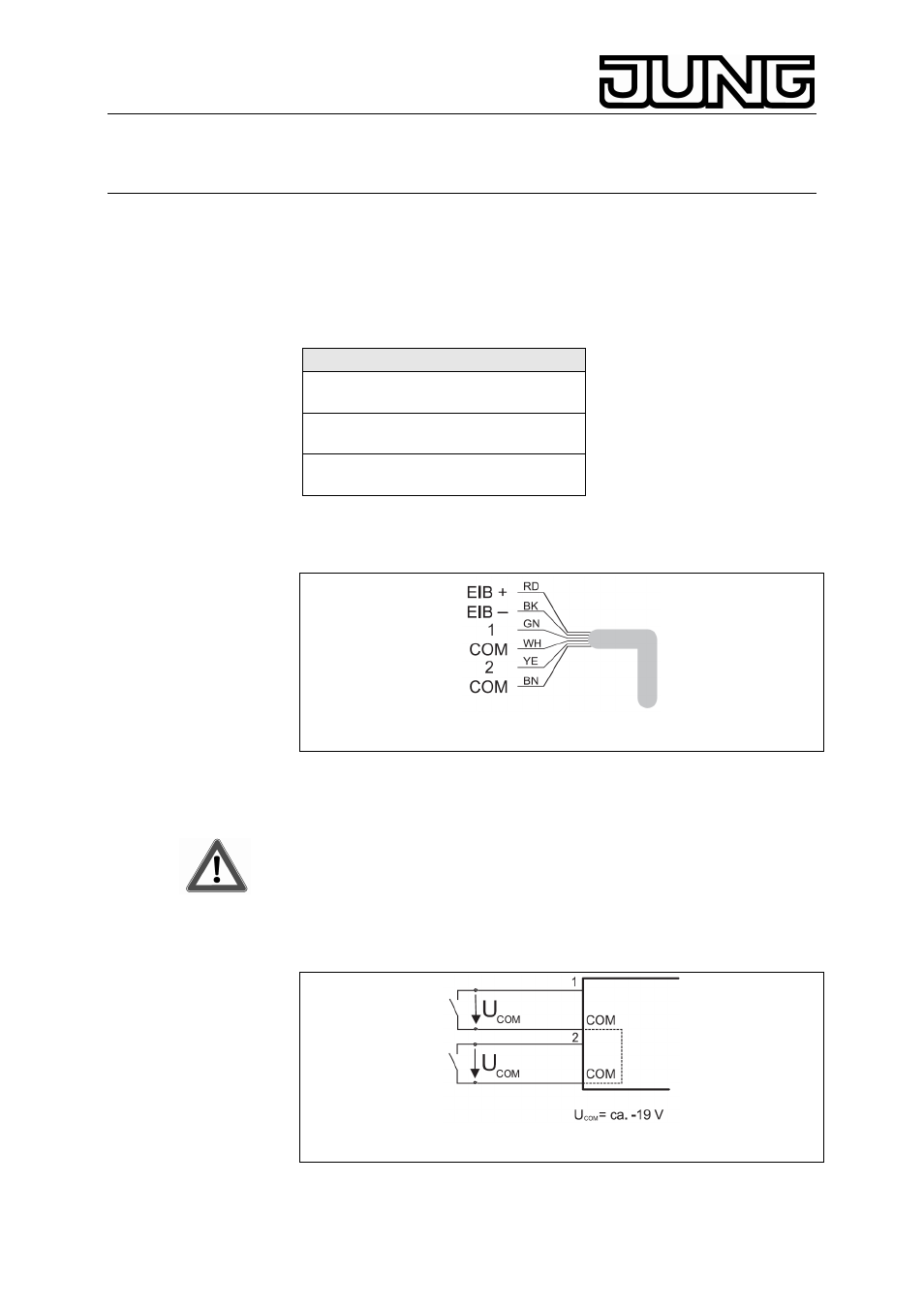

5. Anschlussbelegung
Steuerleitung
Die Steuerleitung dient zum Anschluss von Bus und
Nebenstelleneingängen. Nicht verwendete Adern der Steuerleitung sind
gegeneinander zu isolieren.
Anschluss Steuerleitung:
EIB+
rot
(RD)
EIB–
schwarz
(BK)
Binäreingang 1
grün
(GN)
COM
weiß
(WH)
Binäreingang 2
gelb
(YE)
COM
braun (BN)
Länge der Steuerleitung: ca. 33 cm.
Die Anschlussleitung für die Binäreingänge darf um max. 5 m
verlängert werden.
Bild D
6. Funktion
Nebenstellen-/Binär-Eingänge
Gefahrenhinweis:
An die Nebenstelleneingänge darf auf keinen Fall Netzspannung
230 V angeschlossen werden! Hierdurch wird die Sicherheit des
gesamten KNX-Systems gefährdet! Personen können gefährdet,
Geräte und Einrichtungen können zerstört werden!
Zwei Nebenstelleneingänge dienen zum Anschluss potenzialfreier
Kontakte zur Vorort-Bedienung oder als Binäreingänge.
Bild E
